如何实现拉隆晶振通过改变负载电容来拉频?
为了晶振设计和工程成功，设计工程师必须首先了解
-
晶体谐振器。晶振作为振荡电路中Q值最高的元件，对电路的影响最大。因此，正确指定晶体对于设计良好的振荡器至关重要。
| CO4305-50.000-EXT-T-TR |
| Raltron |
| CO4305 系列 50 MHz 50 ppm 3.3 V -40 至 85°C 工业 表面贴装 振荡器 |
| CO4305-50.000-EXT-TR |
| Raltron |
| CO4 Series 50 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4305-50.000-T-TR |
| Raltron |
| CO43 系列 7 x 5 mm 50 MHz ±50 ppm 3.3 V -10 至 70°C 表面贴装 时钟振荡器 |
| CO4305-7.680-T-TR |
| Raltron |
| CO43 系列 7.68 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器 |
| CO4305S-40.000-T-TR |
| Raltron |
| CO43 Series 40 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator |
| CO4310-10.016MHZ |
| Raltron |
| CO43 系列 10.016 MHz 7 x 5 mm 3.3 V ±100 ppm 表面贴装 时钟振荡器 |
| CO4310-20.000-EXT-T-TR |
| Raltron |
| CO4 Series 20 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator |
| CO4310-24.576-EXT-TR |
| Raltron |
| CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator |
| CO4310-25.000-EXT-TR |
| Raltron |
| CO43 系列 3.3 V ±100 ppm -40 至 +85°C 7 x 5 mm 表面贴装 时钟振荡器 |
| CO4310-25.000-TR |
| Raltron |
|
-

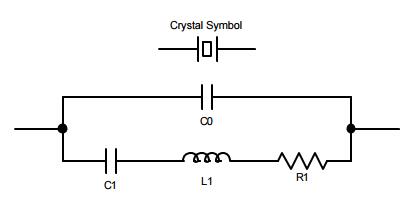

在图中，C1、L1和R1构成了晶体谐振器的动臂。C0是分流电容，它主要由晶体的电极加上支架的杂散形成。并联电容C0是等效电路中唯一的物理值。这个参数实际上可以用一个简单的电容表来测量。另一方面，运动臂组件（C1、L1和R1）是等价的，因此不是真实的。请注意，此等效项仅适用于基本响应，并且可以为每个泛音和杂散添加额外的运动臂。
