晶振从材质上我们都知道可以分为石英晶振和陶瓷晶振,业内人士都知道在电路中芯片是被当成大脑,而晶振则素有心脏之称.那为何选择陶瓷谐振器？在精度方面,陶瓷谐振器位于石英晶体振荡器和LC/RC振荡器之间.它们相当小,无需调整,启动时间更短,成本更低.如果你想了解陶瓷谐振器那么这篇文章不得了解下,亿金电子给大家介绍的是有关陶瓷谐振器的一般常规术语.
封装：陶瓷晶振,陶瓷谐振器配有标准的单列直插式封装（ZTA,ZTB和ZTT）,或带内置电容器的3引脚（ZTTS,ZTTCV）.
特性：陶瓷谐振器的振荡取决于与其压电晶体结构相关的机械共振.这些材料（通常是钛酸钡或锆钛酸铅）具有大的偶极子运动,这通过施加的电场引起晶体的变形或生长.
频率范围：可用频率范围从190kHz到50MHz不等.

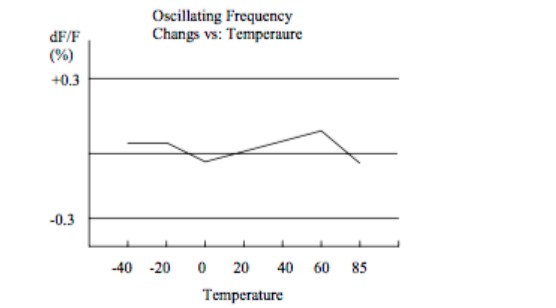

频率稳定性：与温度窗口温度为25°C时的测量频率（即-20oC至+80oC）相比,允许的最大频率偏差.典型的稳定性为±0.3％（±3000ppm）.
频率容差：室温下允许的标称频率偏差.陶瓷晶振频率容差以百分比表示,典型值±0.5％或百万分之几（ppm）,±5000ppm.

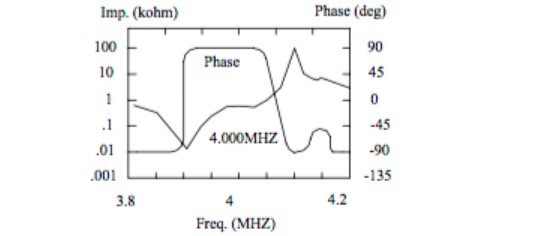

谐振阻抗：晶体在工作谐振电路中表现出的阻抗值.
老化：一段时间内的相对频率变化.这种频率变化率通常是指数性的.通常,10年内老化率为±0.5％.
负载电容：负载电容（CL）是振荡器通过两个谐振器端子观察电路时所表现出的电容量.负载电容用一对C1和C2表示,默认值在表中给出.
等效电路：其等效电路类似于贴片石英晶体等效电路,即由具有并联CO电容的分流L1,C1,R1电路组成.标准ZTAS-MG-4.00MHz的典型参数如下：L-330uH,Cl-5pF,C0-40pF和Q~900.

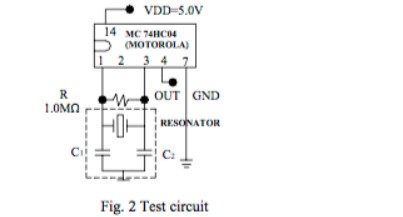

陶瓷谐振器的测试电路陶瓷谐振器：带内置电容器：它由带有反馈电阻Rf的CMOS反相器组成（图2）.反馈电阻允许在最初施加电源时启动振荡.其值通常为1MΩ.Cl和C2的值在表中给出或由客户指定.
应用:陶瓷谐振器主要用作许多微处理器的时钟信号源,其中严格的频率稳定性不是主要问题.陶瓷谐振器成本低廉,内置电容以节省空间.陶瓷谐振器主要用于消费电子应用（电视,录像机,游戏,收音机）和家用电器.
