彼得曼晶振提供优越的32.768KHZ产品解决方案
32.768K系列晶振一直以来都是一种性能独特且应用市场较为广泛的晶振产品,就拿疫情这段时间来说吧,询问KHZ系列产品的用户那叫一个多,特别尺寸为3215的尤其多.并且32.768K晶振还是定时模块必须的产品,它的频率信号能够给相关时钟模块一个精准始终信号,并帮助进行时钟定位;日本精工晶振就是因其而成名的,当然除此之外,德国彼得曼晶振也提供了优越的32.768KHZ产品解决方案.
PETERMANN-TECHNIK提供范围最广的32.768kHz解决方案组合-石英晶体,石英晶体和硅振荡器以及RTC-推荐用于所有需要低成本高性能产品且质量卓越的应用.32.768kHz石英晶体在-40/+85°C标准温度范围内在25°C时的频率容差为±10至±20ppm.可根据要求提供符合AECQ200或AECQ100的汽车解决方案.
建议将32.768kHzMICRO-SMD硅振荡器用于电池驱动的解决方案,例如低功耗蓝牙,IoT,可穿戴设备,RTC,移动通信,智能计量,智能房屋,商业,医疗和工业应用等.2.0x1.2mm的外壳允许使用相同的焊盘布局尺寸直接替换2012系列的石英晶体.SMD硅片32.768kHz石英晶体振荡器具有小于1.0µA的独特超低功耗,具有极高的频率容差,从整体±5ppm到初始±10ppm的频率容差,都优于石英晶体和32.768kHz的石英晶体振荡器的温度稳定性,具有很高的性能.精确的32.768kHz时钟,可实现超低功耗和低成本定价.
根据型号,标准外壳尺寸为1.5x0.8mm或2.0x1.2mm.与石英晶体不同,ULPO和ULPPO系列可通过LVCMOS兼容的输出信号同时为多个IC(MCU,RTC,BLE等)提供时钟,从而增加了更大的元件放置灵活性并消除了外部负载电容器,从而节省了额外的元件数量,电路板空间和成本(PCB,组装,处理,库存等).例如,与32.768kHz石英晶体相比,在BLE解决方案中使用ULPO或ULPPO可节省约60％的系统能量.

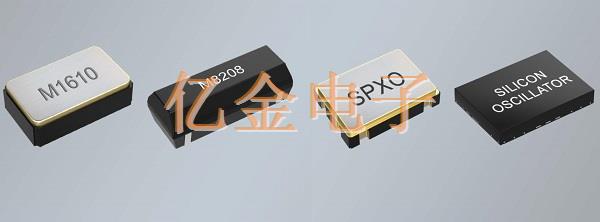

该晶振厂商32.768K系列石英晶振主要有一下三种产品整容:
1.无源32.768KHZ系列:
|
型号 |
包装 |
尺寸大小 |
频率范围 |
|
M1610 |
贴片陶瓷/2垫 |
1.6x1.0x0.45毫米 |
32.768KHZ |
|
M2012 |
贴片陶瓷/2垫 |
2.0x1.2x0.55毫米
|
32.768KHZ |
|
M3215标准(70kΩ) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215HT(高温-40/+125°C) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215RR(50kΩ-低功耗设计) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215A(AEC-Q200) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M4115 |
贴片陶瓷/2垫 |
4.1x1.5x0.85毫米 |
32.768KHZ |
|
M4819 |
贴片陶瓷/2垫 |
4.8x1.9x0.8毫米 |
32.768KHZ |
|
M6714 |
塑胶贴片 |
6.9x1.4x1.4毫米 |
32.768KHZ |
|
M8208 |
塑胶贴片 |
8.0x3.2x2.4毫米 |
32.768KHZ |
2.32.768K时钟振荡器系列
|
SPXO |
贴片陶瓷/4垫 |
2.5x2.0x1.0毫米 |
32.768kHz |
直流电压 |
HCMOS/CMOS |
|
SPXO |
贴片陶瓷/4垫 |
3.2x2.5x1.2毫米 |
32.768kHz |
直流电压 |
HCMOS/CMOS |
3.硅振荡器超低功耗32.768KHZ
|
ULPO-RB1 |
贴片QFN/4pad |
1.5x0.8 |
32.768KHZ |
|
ULPO-RB2 |
贴片QFN/4pad |
2.0x1.2 |
32.768KHZ |
|
超低聚 |
贴片QFN/4pad |
1.5x0.8 |
32.768KHZ |
