NDK开发业界最优低相位噪声小型温补晶振
随着智能科技发展用到的温补晶振越来越多,如今市场上使用最多的温补晶振为3225,2520,2016小尺寸.NDK日本电波株式会社开发业界最优低相位噪声小型温补晶振,并且将在下半年开始供样发货.

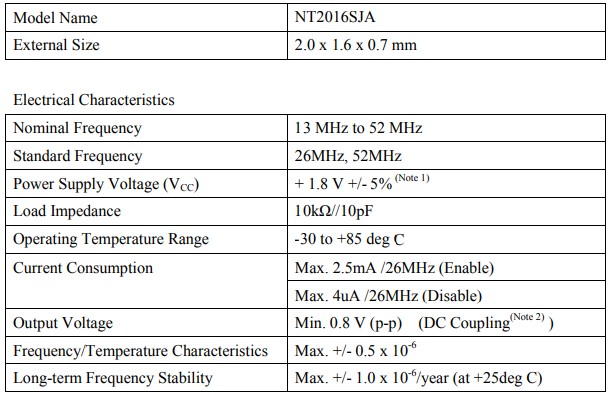

NDK晶振集团开发了一种TCXO温度补偿晶体振荡器,型号命名为NT2016SJA晶振,尺寸2.0x1.6x0.7mm,可实现业界最高水平[A1] 的低相位噪声为-170dBc/Hz@100kHz偏移[A2] .内置直流切断电容器,将电容器(1,000pF)与电容器串联振荡器输出线.此款2016温补晶振将在2019年7月份开始提供样品发货,2020年1月份批量生产.
为了提高通信质量,采用多级调制和更大容量等5G和其他高速移动通信Wi-Fi6（IEEE802.11ax）和SONET/SDH(同步光网络/同步数字系列),NDK晶振集针对市场对于具有低相位噪声的NT2016SJA温补晶振需求预计将来会不断增加.
选择和设计石英晶体振荡器非常重要,因为调制精度(信号相位和频率)通信设备中的幅度偏差很大程度上受到相位噪声的影响设备中使用的参考信号源.此外,相位噪声与RMS相位抖动[A3] 密切相关,所以选择一个晶体振荡器出色的相位噪声有助于改善相位抖动.
为了满足这些需求,我们使用合成技术优化了石英晶体谐振器的设计采用我们的高科技生长的高Q值[A4] 的石英,并开发出温度通过减少具有业界最高低相位噪声特性的TCXO补偿石英振荡器振荡电路的噪声.
地板噪声-100dBc/Hz@100kHz偏移(与之前温补晶振型号相比降低了-17dBc/Hz)
相位抖动：110fs@12kHz至5MHz(与传统抖动相比减少71％)
[A2]振荡频率：26MHz,温度：+25℃
[A3]发送数字时波形中出现的时间轴的偏差或波动信号
[A4]在石英振荡器中,它表示共振锐度,并且它表示更大(更高)值意味着振荡更稳定
