NDK关于业界首款小型高频率温补Oscillator的开发

8月3日,日本知名晶振品牌NDK晶振发布了一篇关于业界首款小型高频率温补Oscillator的开发报告,并对相应产品进行了描述;具体内容如下.

NihonDempaKogyoCo.,Ltd.开发了一种低相位噪声TCXO(温度补偿晶体振荡器),该振荡器尺寸为1.6x1.2x0.45mm,并且与业界首个高频兼容,并减少了相位噪声的降低,从而达到业界最高水平-160dBc/Hz@100kHz偏移(*2).样品发货将从2020年9月开始.

5G和超越5G以及6G和其他移动高速通信,未来将发展的下一代Wi-Fi和其他无线站的快速增长,预计未来的频谱将更加紧张,因此迫切需要促进无线电波的有效利用.解决该问题的一种方法是建立有效使用高频段无线电波的技术.

为了支持高频带无线通信,需要增加由通信设备内部的参考振荡源生成的频率的倍数.但是,随着乘法数的增加,噪声成分增加,由于调制精度(信号的相位和幅度之间的偏差)的劣化,导致接收灵敏度劣化或通信效率劣化.

作为对策之一,通过提高装置内部的基准振荡器的频率来降低倍增因数,从而可以维持和提高无线特性.因此,预计未来5G智能手机应用和其他应用的客户对高频低相位噪声TCXO的需求将会增加.

去年,该公司发布了一款紧凑型温度补偿晶体振荡器,其输出高达52MHz,具有业内最高的相位噪声特性.在保持其特性的同时,我们努力将频率提高到104MHz,是频率的两倍.

据悉,NDK石英晶振最近通过使用高质量开发的高Q合成石英晶体(*3),通过光刻工艺优化了晶体谐振器设计,并降低了与之兼容的振荡器电路中的噪声,开发出了业界首个高频,低相位噪声TCXO晶振.

这款晶振具备如下两大特性:

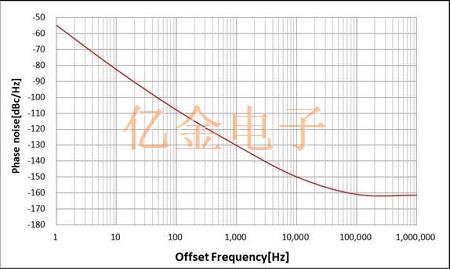

① :低噪声-160dBc/Hz@100kHz偏移.

② :低相位抖动(*4)110fs@12kHz至20MHz

并且NDK相关方面表示:计划使用这项技术逐步将NDK旗下的其他产品系列扩展到其他尺寸.

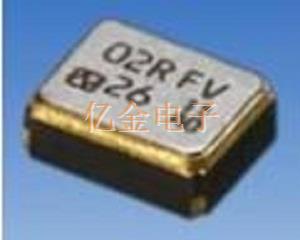

这款超小体积的温补晶振的性能如下:

Modelname	NT1612AJA
Dimensions	1.6x1.2x0.45mm
NominalFrequency	24MHzto104MHz
StandardFrequency	76.8MHz
SupplyVoltage(Vcc)	+1.8V+/-5%(Note1)
LoadImpedance	10kΩ//10pF
OperatingTemperatureRange	-30deg.Cto+85deg.C
CurrentConsumption	Max.5.0mA/76.8MHz(Enable)
CurrentConsumption	Max.5.0uA/76.8MHz(Disable)
OutputVoltage	Min.0.8V(p-p)(DCCoupling(Note2))
FrequencyTemperatureCharacteristics	Max.+/-0.5×10-6
Long-termFrequencyStability	Max.+/-2.0×10-6/year(at+25℃)
