晶振的振荡余量计算以及测量方法操作步骤
所谓振荡余量它是振荡停止的余量,也是振荡电路中最重要的项目.该余量由基于晶振电阻的比率表示,并且示出了放大能力振荡电路如何具有.
如果振荡裕度为1或更大,理论上振荡电路可以工作.然而,如果振荡裕度接近1,则可能由于过长的振荡启动时间等而在模块上发生操作故障.这些问题将能够通过更大的振荡余量来解决.

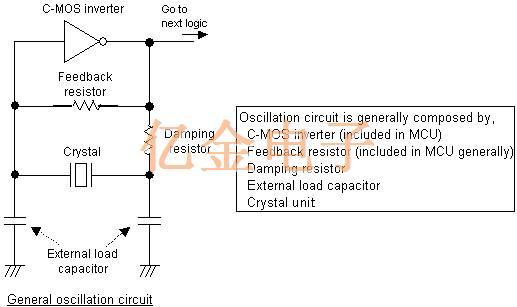

一般的兆电路
振荡余量计算
振荡余量能够如下计算：振荡余量[次数] =|-R|/ R1spec,|-R |：负电阻,R1spec：规格中规定的晶体单元的等效串联电阻的最大值.
可以测量实际振荡电路上的负电阻.最好保持5倍或更多的振荡余量.

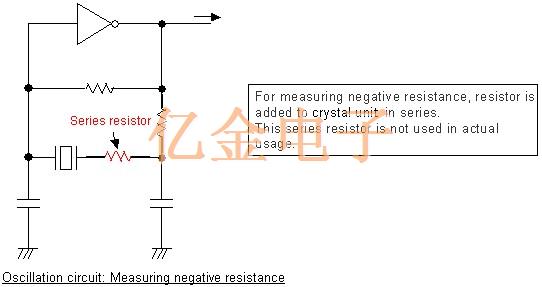

振荡电路测量负电阻
晶振测量方法
1.测量要求：PCB、石英贴片晶振单元（具有等效电路常数数据）、电阻器（SMD）、测量设备（示波器,频率计或其他能够观察振荡的计数器）
2.串联地向谐振器添加电阻器并检查振荡电路是否工作.
3.如果通过上述2中确认振荡,则改变电阻大.如果没有振荡,则改变电阻小.
4.找出振荡停止前的最大阻力（= Rs_max）.
5.用Rs_max测量振荡频率.
6.计算有效阻力; RL由下面的公式.
7.计算负阻力;|-R| 的公式：|-R|=Rs-max+RL
简单的方法
我们展示了检查晶振振荡余量是否超过5倍的简单方法.
1.准备电阻器,它是石英贴片晶振等效串联电阻规格的5倍电阻.
2.将准备好的电阻串联到晶体单元.
3.检查振荡电路是否正常工作.
判断,如果振荡电路正常工作,则表示振荡停止的余量为5倍以上.
如果振荡电路不起作用,振荡停止的余量可能小于5倍.
如果振荡停止的余量小于5,则最好将阻尼电阻或外部负载电容改变得更小.

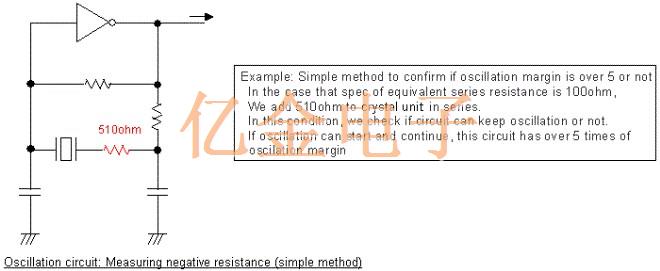

振荡电路测量负电阻（简单方法）
判断
请使用振荡裕度超过5倍的振荡电路.在实际使用中,理论上,如果振荡裕度为1或更大,振荡电路可以工作,则应考虑振荡裕度的变化.有源晶体振荡器,石英晶体振荡问题的可能性可能很高,振荡裕度较低.因此,最好检查振荡裕度并考虑电路条件以保持足够的振荡裕度.
笔记
振荡裕度不仅受到石英晶体特性的影响,还受到构成振荡电路（MCU,电容器和电阻器）的部分的影响.因此,在使用模块上的MCU进行修复时,最好检查振荡余量.
串联电阻仅用于评估.请勿在实际使用中使用此电阻器.
最好还要检查模块的功能.通过晶振晶体振荡电路上的频移等模块可能无法正常工作.
夹具和插座可用于测量,但它们的偏差会影响振动裕度.
