今日干货:FOX晶振制造商旗下各类晶振原厂代码剖析
每一个晶振厂商的每一款晶振产品的原厂代码都是具备唯一性的,这也是准确查询某一款晶振产品相关参数(振荡频率,频率公差,负载电容,工作电压,工作温度等)最为直接且有效的途径;当然对于不同类型的贴片晶振产品所需要的的参数且表现形式也不尽相同,像陶瓷晶振,它的频率公差使用百分比形式显示的.下面我们就对FOX晶振制造商旗下各类晶振原厂代码举例进行剖析,更深层次的去了解该公司的产品.
首先要说的就是无源晶振:

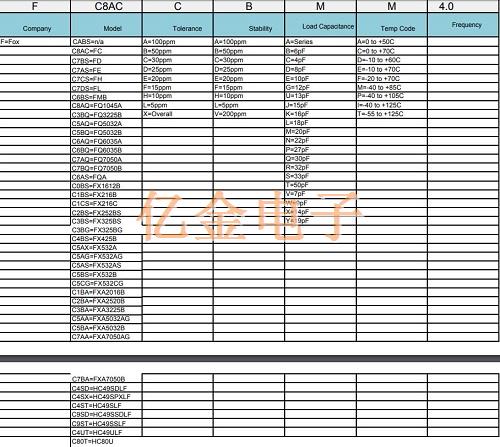

这里我们以FC8ACCBMM4.0为例来进行说明,这里的F则是代表FOX晶振厂商的意思;而C8AC则是代表产品类型为FC,出去C8AC之外还有很多,比如C7BS代表FD,C7AS代表FE,C8AQ代表FQ1045A系列产品,C5BQ则是代表FQ5032B系列产品等等,具体可查阅福克斯零件标号文档.C则是代表石英晶振产品的频率公差为30ppm,如若为A则是代表公差给100ppm,为B则是代表公差为50ppm,B则是频率温度特性,其值几乎与前一位所代表的值一样,M位置的参数则是代表负载电容值,M代表的是负载值为20pf,后一个M则是代表工作温度范围,最后的数字则是表示石英晶振的频点.具体见下图所示:
下面再看看时钟振荡器:

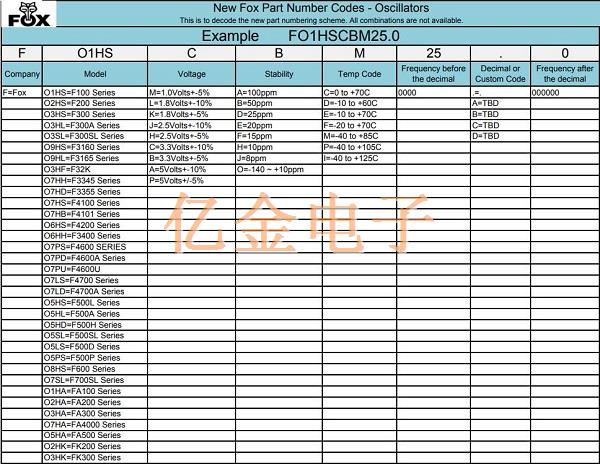

这里以FO1HSCBM25.0为例;其首字母F依旧是代表FOX的意思,O1HS依旧是代表产品model,当然,这与石英晶体系列产品一样的,同样是拥有很多种系列产品;其后的C则是代表工作电压,对于有源石英晶振来说,工作电压相当重要;B代表的精度,即频率公差,M依旧代表的是工作温度,后面的数字代表的是频点,具体的参数及代表意义请看下图:

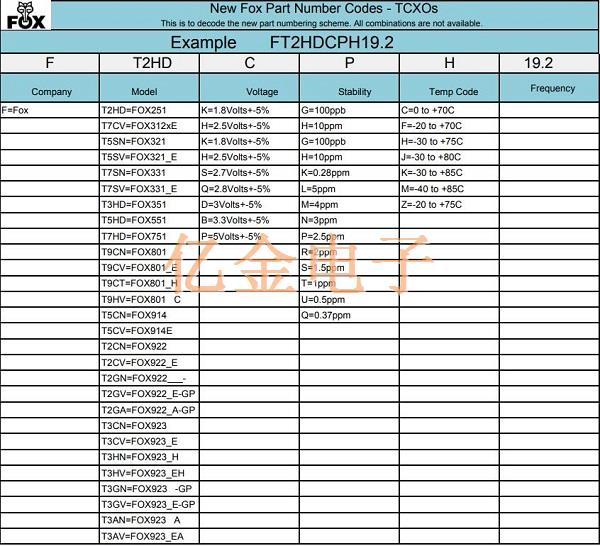

其实时钟振荡器的编码就能够代表整个产品系列,只是在某一参数上会有所差别而已像这一款FT2HDCPH19.2,将F,T2HD,C,P,H,19.2分开来看,你会发现几乎上在有源系列中C往往代表的都是工作电压而从第二位到第五位往往是代表的产品model,这里是温补晶振,所以采用的T开头.

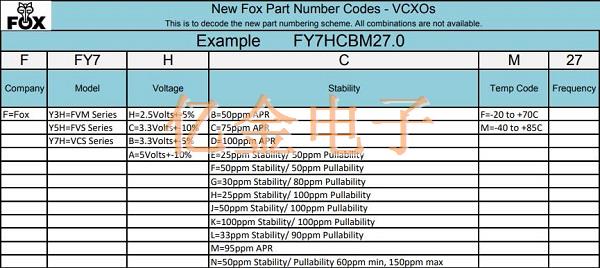

但是对于压控晶振来说这一规律就行不通了,以FY7HCBM27.0为例,这是压控晶振系列一款晶振的编码.FOX压控系列采用3位作为晶振产品model;分别是第二位到第四位,其余为和以上时钟振荡器的基本一致,分别代表品牌,工作电压,频率公差,工作温度,以及频点.详见下图:
这里我们可以得出一个结论,每个品牌不同种类的晶振的原厂编码虽然不尽完全相同,但是出去个别不相同之外,其他的基本一致,就比如FOX晶振产品编码中不管是有源还是无源中,首位始终代表的是品牌,除数字之外的后两位始终代表的频率特性和工作温度.这在有源系列产品中体现得尤为明显.
