Jacuh分析JSO LC MEMS振荡器的ESD控制方法
电子元器件都是属于比较脆弱的东西,包括石英贴片晶振,应该受到保护,在运输,储存,制造过程中的静电放电和组装模块处理.以下所介绍到的是Jacuh分析JSO LC MEMS振荡器的ESD控制方法.

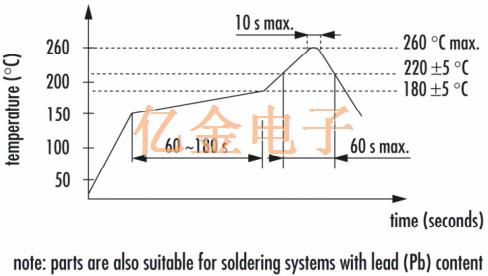

回流焊接
无铅回流焊接型材,回流焊峰值温度最高可达260℃.根据JEDEC J-STD-020可以应用.最多可接受3个回流循环.请使用热电偶元件来控制最高温度和温度建议采用回流焊接型材,以确保最高的焊接温度没有超过.
很难评估Jauch晶振元件对替代焊接方法的稳健性气相焊接,因为温度曲线可能会有很大的变化,具体取决于每个客户的焊接设备和条件.请接受我们无法做到的确认任何类型的替代焊接工艺的组件坚固性.
手动焊接
手动焊接可以很容易地损坏非常小的SMD晶振封装中的元件很容易升温.如有疑问,最好使用新振荡器,而不是重新使用部件已经过手工焊接的.
MSL级别
JSO LC有源晶体振荡器对湿气非常不敏感.打开的卷轴可以存放在JEDEC推荐的储存条件J-STD-020 MSL 1级.重新密封打开的卷轴不是必需的.
关于晶振产品的存储
在晶振晶体存储期间,存储条件不应超过目录或数据表中规定的温度限制.请注意存储温度范围仅适用于石英贴片晶振组件.
请保持储存温度在+10℃~+45℃（50°F~115°F）之间只要组件被包装和卷绕,并且低于60％RH.
PCB清洁建议
Jauch JSO LC振荡器封装的塑料模具材料可耐受水性或水性其他常见溶剂,如酒精或丙酮.Jauch晶振公司建议使用异丙基,类似用于PCB清洁的醇基溶剂或软化水.
超声波清洗
应避免超声波清洁,因为存在产生机械的风险共振,可能导致JSO LC振荡器的间歇性或永久性损坏.请注意,超声波以不低于的方式在电路板上传播控制石英振荡器供应商.

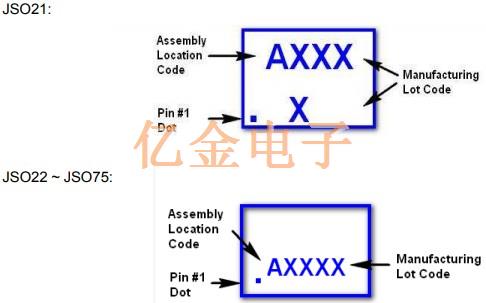

标记信息
字母“A”代表三个装配位置代码中的一个：
A=马来西亚,B=泰国,C=台湾
“XXXX”代表代表制造批次代码的4个字母数字字符
结温：最高+150℃.
工作温度：最高+125℃.
储存温度：-55℃~+150℃最大值
VDC：-0.5V min.最大~4.0V
静电放电（HBM）：最大2000V.
注意：（*）环境温度不会对Jauch晶振器件造成损坏,稳定性规格可能不会有保证,请参阅JSO LC数据表,了解有关可用温度的详细信息.范围和稳定性.
环境可靠性规范
湿度敏感度等级：JEDEC J-STD020：MSL1,最高260℃.
可焊性：MIL-STD-883F,方法2003
机械冲击：MIL-STD-883F,方法2002
机械振动：MIL-STD-883F,方法2007
