CITIZEN CRYSTAL工程师的技术笔记收藏
西铁城晶振主要生产石英晶体,贴片晶振,有源晶振等水晶振荡子,拥有一流的生产技术以及超前的仪器设备.亿金电子作为国内有名的晶振供货商,早已获得CITIZEN晶振代理权限,为广大用户提供各种封装尺寸的晶振产品.以下是CITIZEN晶振的技术笔记收藏,欢迎大家参阅.
水晶切割和它的种类
切削方向,振动模式和频率范围之间的关系
石英晶体振荡器的等效电路
晶体单元可以由电感,电容和电阻的串联电路表示,以及电气等效电路,其中电容与其并联连接,如下图所示,靠近其主谐振频率.
这里,C0是在端子之间添加杂散电容的电极之间的电容,并且通常被称为并联电容.
L1和C1是作为机电振动系统的石英晶体振荡器的等效常数,并且由切割类型,切割角度,石英片的外部尺寸,电极结构等确定,它可以制造.
R1表示振动损失,这取决于诸如换能器处理方法,存储方法和几何形状的条件.
L1称为等效串联电感,C1称为等效串联电容,R1称为等效串联电阻.
电等效电路由L1,C1,R1和C0组成,它们彼此相关,它们的关系由下式表示.
谐振频率由下式表示
石英振荡器切割方向与频率温度特性的关系
水晶切割和它的种类
切削方向,振动模式和频率范围之间的关系
| 切割方向 | 振动形式 | 频率范围（kHz） | 容量比（C0 / C1） | |
|---|---|---|---|---|
| AT | 厚度滑动振动基波 |
|
800至5,000 2,000至80,000 |
450~300 220 |
| 第三个泛音 |
|
20,000至90,000 |
n 2 x 250 n：泛音顺序 |
|
| 第五次泛音 | 40,000~150,000 | |||
| 第7次泛音 | 70,000~210,000 | |||
| BT | 厚度滑动振动基波 | 厚度滑动振动基波 | 3,000到30,000 | 650 |
| XY | 弯曲振动（音叉） |
|
16至150 | 425至800 |
| 纵向振动 |
|
600至3,000 | 400 | |
| DT | 轮廓滑动振动 |
|
100至500 | 400 |
| CT | 150至850 | 350 | ||
| SL | 180~700 | 400 | ||
晶体单元可以由电感,电容和电阻的串联电路表示,以及电气等效电路,其中电容与其并联连接,如下图所示,靠近其主谐振频率.
这里,C0是在端子之间添加杂散电容的电极之间的电容,并且通常被称为并联电容.
L1和C1是作为机电振动系统的石英晶体振荡器的等效常数,并且由切割类型,切割角度,石英片的外部尺寸,电极结构等确定,它可以制造.
R1表示振动损失,这取决于诸如换能器处理方法,存储方法和几何形状的条件.
L1称为等效串联电感,C1称为等效串联电容,R1称为等效串联电阻.
| L 1 | 等效串联电感 |
|---|---|
| C 1 | 等效系列容量 |
| R 1 | 等效串联电阻 |
| C 0 |
并行容量 |
谐振频率由下式表示

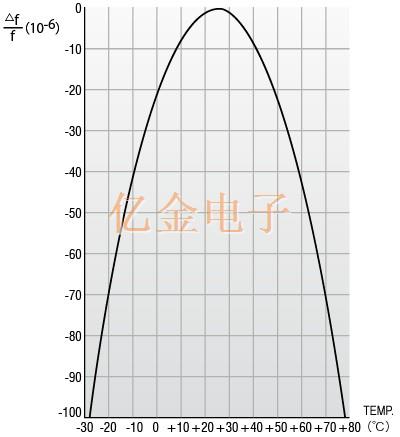

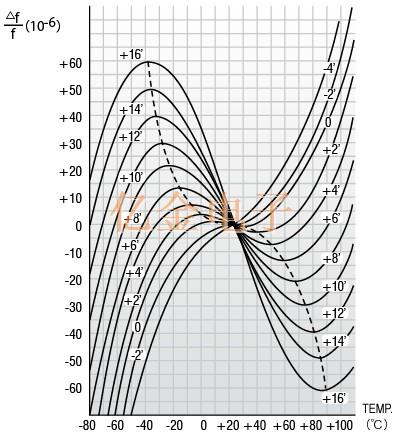

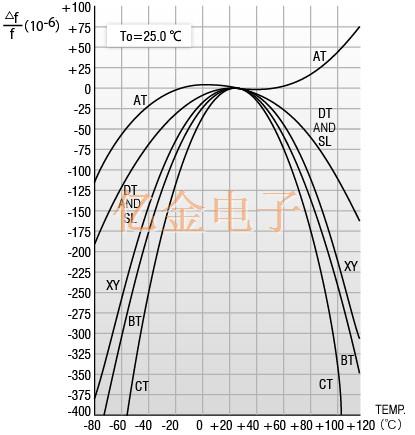

石英振荡器切割方向与频率温度特性的关系
