爱普生内建32.768K晶体单元的实时时钟模块的特征

来源：亿金电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2018-06-26 14:00:25【大中小】

分享到：

社会中存在着为数众多的需要更精确时间的应用程序，例如金融处理系统、安全系统、电表、产业用测试仪器、办公自动化工具、医疗或娱乐产品等。为了获得精确的时间，必须拥有①高精度振荡频率的元器件②控制元器件的芯片。顾客在进行上述应用程序设计时可选用两种方法：其一是采用分立元器件的方法，分别获得①和②；其二是采用①、②合为一体的模块。分立元器件还是模块的选择在顾客的设计工作负担与产品性能方面相差甚远。爱普生晶振集团生产和销售的模块将能够振荡高精度、高稳定频率的石英晶体单元和起到控制功能的实时时钟芯片合为一体。在此，我们将比较和说明本公司的实时时钟模块的特征（功能）。

爱普生实时时钟模块的特征

实时时钟模块是将32.768K晶体单元和实时时钟芯片封装在一起的产品，具备振荡电路、时钟功能、日历功能和报警功能等。实时时钟模块中使用的石英晶体单元和实时时钟芯片由爱普生晶振自行开发和生产。因此，可以稳定供给最适于高精度实时时钟模块的石英晶体单元，以及在最佳条件下驱动该振荡单元的实时时钟芯片。而且，爱普生半导体技术的应用从世界首块实用型石英电子手表起步，还被用于奥运会公式计时系统和以“Grand Seiko”为代表的精工牌高级手表的心脏部控制。这些用于控制芯片的半导体技术与杰出的低耗能、高稳定石英振荡技术相结合，形成了高质量实时时钟模块的基础。

如上所述，我们通过独自开发的石英晶体单元和实时时钟芯片，实现最佳匹配，最大发挥双方的实力，从而为顾客提供能发挥高性能的产品。

下文说明爱普生晶振集团实时时钟模块所具有的特征。

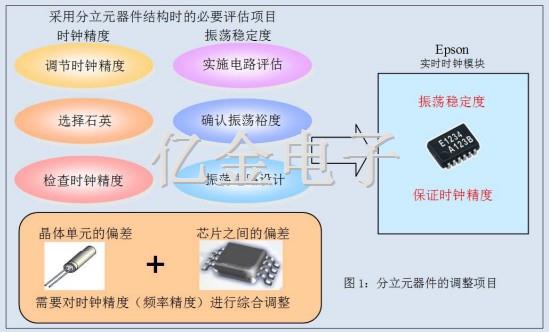

爱普生的实时时钟模块内建32.768K晶体单元与实时时钟芯片，采用一体型结构，并在出厂前调节了频率精度之后提供给顾客。为此，顾客不再需要另配部件，能够削减顾客基板上使用的部件数量。若采用分立元器件，振荡频率将受基板导电图案的杂散电容、芯片内部电容以及石英晶体单元等的偏差的影响而变化。因此，顾客必须花费精力进行精度设计以弥补频率偏差。而且，顾客还需要考虑到采用分立元器件结构时如图 1 所示的必要评估项目，例如时钟精度调节和振荡电路的振荡稳定性。

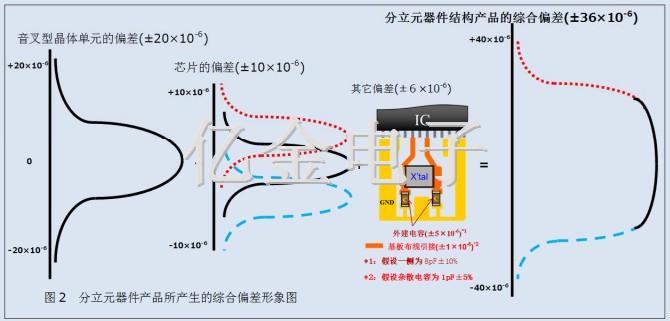

图2表示采用分立元器件产品时所产生的偏差现象。

市场中陶瓷销售的音叉型石英晶体单元的频率公差精度为±20x10^-6。由于晶体单元的生产过程中将对每件产品的频率进行调节，所以偏差集中在数据中心，而芯片间的偏差为±10x10^-6左右，因生产批号不同而呈现不同中心的数据分布。

使用以上两种部件构成的分立元器件产品需要外设电容器并在基板上引接布线用于调节频率，考虑这些因素后的偏差如图2所示。

32.768K晶体,实时时钟模块晶振

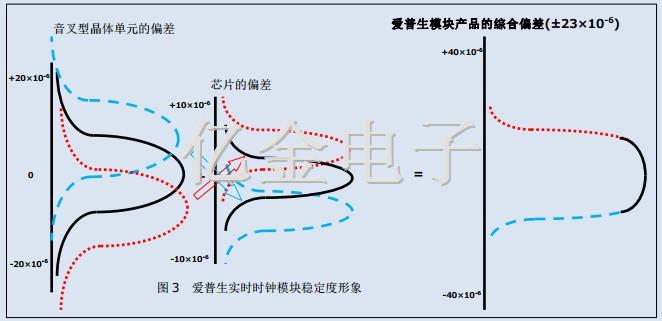

与此相对，爱普生的实时时钟模块中采用了本公司自行设计、生产的32.768K晶体单元和实时时钟芯片，可对晶体单元进行调节，以便吸收芯片的偏差（如图3所示），也不需要采用分立元器件时用于调节频率的外建电容器和引接布线。因此，与分立元器件方式相比，可将综合偏差降低至2/3。而且，采用模块方式可减少顾客用于电路评估（匹配评估）和部件评估的工作量，为缩短开发周期做出贡献。
