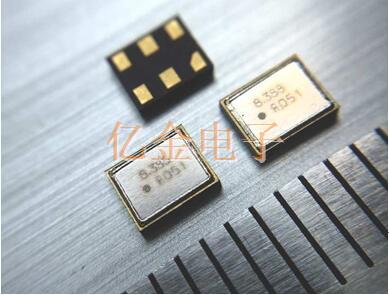

大河晶振开发了GT切割Oscillator“GTXO-04“,可在200°C下使用
大河晶振开发了GT切割Oscillator”GTXO-04”,可在200°C下使用.
GTXO-04是日本晶振厂家大河晶振(RIVERCRYSTAL)公司于当地时间6月5日推出的一款新产品;大河是日本较为知名的一个晶振品牌,在无源晶振,32.768K晶振,有源晶振等方面都有卓越建树;既然GTXO-04是其最新推出的晶体振荡器,势必有其发光点所在,下面来一探究竟.
RIVERELETEC是一家日本公开交易的技术公司,通过为每一代可听,可穿戴和定位的新一代产品提供世界上最小的石英谐振器,从而为第一级智能手机和消费电子公司提供竞争优势.RIVER在光刻制造方法,新颖的晶体包装和创新的密封技术,EBS,MDS方面的专业知识在过去的50年中一直将其置于行业的最前沿.
2020年6月5日,日本:RIVER的新型振荡器在高达200摄氏度的温度下提供的频率基准精确到50ppm以内.它具有7.9MHz至1.124GHz的频率范围,并带有电压控制选件和三种不同的输出类型.该振荡器基于一种称为GT-Cut的新型谐振器,与AT-Cut石英谐振器相比,该振荡器在温度范围内具有更好的稳定性,具有更高的能源效率,并且不易受到冲击和振动的影响.
这一石英晶体振荡器具备以下特点:
1)在宽工作温度范围(-40°c?200°c)下获得了很高的频率精度
2)广泛的宽频率输出范围(高达1124MHz)
3)提供多种输出格式(CMOS/LVDS/LVPECL)
4)VCXO(SMD压控振荡器)模式可选
目标应用包括汽车和电动汽车中的高温感应,油井钻探仪器和遥测,5G,航空航天以及工业过程控制.GT-cut振荡器的更好稳定性将提高这些行业中测量的准确性和可靠性.
规格参数表如下:
|
Item |
Specifications |
Unit |
Remarks |
|||
|
Min |
Nom |
Max |
||||
|
Nominalfrequency |
7.9 |
|
1124 |
MHz |
|
|
|
FrequencyDeviation |
-20 |
- |
+20 |
ppm |
-40~+125°c |
|
|
-50 |
- |
+50 |
-40~+200°c |
|||
|
Supplyvoltage(VDD) |
TypeL |
3.135 |
3.3 |
3.465 |
V |
|
|
TypeN |
2.375 |
2.5 |
2.625 |
|||
|
Currentconsumption |
CMOS |
|
20 |
25 |
mA |
Noloaded |
|
LVDS |
|
23 |
|
|||
|
LVPECL |
|
54 |
|
|||
|
Randomjitter(RJ) |
|
|
6 |
ps |
VDD=3.3V |
|
|
Frequencypullingrange |
|
±50 |
|
ppm |
Positiveslope ,whenVCXOselected |
|

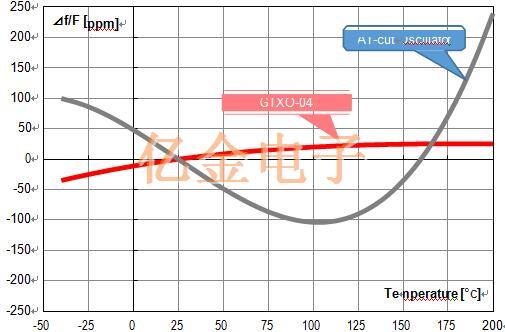

GT与AT切温频特性对比图:
大河晶振首席执行官Wakao Fujio先生说:”这些基于新的GT切割谐振器的新型振荡器将使客户能够在最具挑战性的高温环境中提高其石油钻探和汽车仪器的精度.”
大河晶振开发了GT切割Oscillator”GTXO-04”,可在200°C下使用.
