村田世界最小具有极低ESR特性的WMRAG32K76CS4C00R0谐振器用于智能卡系统
智能卡是指内嵌有微芯片的塑料卡的通称.一些智能卡包含一个微电子芯片,智能卡需要通过读写器进行数据交互.适应于端口数目较多且通信速度需求较快的场合.

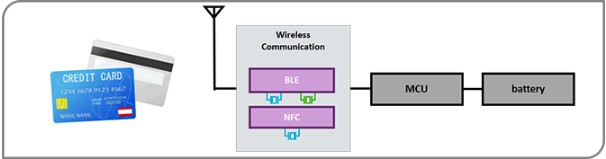

智能卡是以IC卡技术为核心,以计算机和通信技术为手段,将智能建筑内部的各项设施连接成为一个有机的整体,用户通过一张卡便可完成通常的钥匙、资金结算、考勤和某些控制操作,如用开启房门、就餐、购物、娱乐、会议、停车、巡更、办公、收费服务等各项活动.而这些实现这些除了芯片关键还得有晶振在智能卡系统中配合使用.
一个内置IC芯片的卡片让我们从衣食住行都极其方便,但是如果没有让我们可以刷卡读取数据的系统设备又如何实现操作呢,因此智能卡系统设备同样相当重要.以下为用于智能卡系统的村田晶振型号频率.
|
类型 |
尺寸(mm) |
高度(mm) |
村田计时装置/频率 |
功能 |
|
|
|
1.6x1.2 |
0.35 |
XRCFD系列 |
27.120MHZ |
NFC |
|
XRCMD系列 |
32.000MHZ |
蓝牙 |
|||
|
1.2x1.0 |
0.30 |
XRCTD系列 |
|||
|
|
0.9x0.6 |
0.35 |
WMRAG系列 |
32.768kHz |
蓝牙 |
村田世界最小具有极低ESR特性的WMRAG32K76CS4C00R0谐振器用于智能卡系统.我们看到表格中所列举的智能卡晶振包括频率27.12M,32M,32.768K.采用的都是超小尺寸的SMD晶振封装,以便于智能卡应用,实现小型,高精密工作.
日本村田株式会社,拥有自身独特的生产技术,为世界各地用户提供了无数优异的产品,包括办公自动化设备,贴片电容,贴片晶振,陶瓷谐振器以及电感,前端模组,声音组件等.所生产的产品均具有高稳定特性,获得广大用户一致认可.下面表格中所列举到的是村田晶振编码.
|
XRCMD32M000F1P00R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP50R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP52R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP53R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP54R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FZQ52R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD37M400F1Q01R0 |
MuRata Crystal |
37.4000MHz |
1.6x1.2mm |
|
XRCMD38M400FXQ56R0 |
MuRata Crystal |
38.4000MHz |
1.6x1.2mm |
|
XRCMD40M000FXQ57R0 |
MuRata Crystal |
40.0000MHz |
1.6x1.2mm |
|
XRCMD40M000FXQ58R0 |
MuRata Crystal |
40.0000MHz |
1.6x1.2mm |
|
XRCMD48M000FXQ58R0 |
MuRata Crystal |
48.0000MHz |
1.6x1.2mm |
|
XRCFD27M120F2N51R0 |
MuRata Crystal |
27.1200MHz |
1.6x1.2mm |
|
XRCED37M400FXQ52R0 |
MuRata Crystal |
37.4000MHz |
1.6x1.2mm |
|
XRCED38M400FXQ50R0 |
MuRata Crystal |
38.4000MHz |
1.6x1.2mm |
|
XRCTD32M000N1P1AR0 |
MuRata Crystal |
32.0000MHz |
1.2x1.0mm |
|
XRCTD37M400FXQ50R0 |
MuRata Crystal |
37.4000MHz |
1.2x1.0mm |
|
WMRAG32K76CS1C00R0 |
MuRata Crystal |
32.7680KHz |
0.9x0.6mm |
|
WMRAG32K76CS2C00R0 |
MuRata Crystal |
32.7681KHz |
0.9x0.6mm |
|
WMRAG32K76CS3C00R0 |
MuRata Crystal |
32.7682KHz |
0.9x0.6mm |
|
WMRAG32K76CS4C00R0 |
MuRata Crystal |
32.7683KHz |
0.9x0.6mm |
我们看到表格中列举的村田超小型贴片晶振编码,均选用标准频点.村田WMRAG系列的32.768K晶振,尺寸仅有0.9x0.6x0.3mm,比京瓷的CX1008SB晶振1008尺寸还要小.是村田采用的MEMS技术用于实现世界上最小的具有极低ESR特性的谐振器,这是石英晶体谐振器目前无法实现的.WMRAG32K76CS4C00R0谐振器具有以下特点：
1. MEMS谐振器尺寸非常小（0906）,有助于减小安装面积.
2.通过优化IC增益,实现了具有低ESR的MEMS谐振器,从而降低了功耗.
3.可用于回流焊,引线键合和传递模塑.
