SiTime用于EV充电的MEMS定时
V3链接
V3Link 是一种用于工业应用的 SerDes 接口。此链路需要一个具有良好抖动的可靠 clock。SiTime晶振提供坚固耐用的低抖动时钟，占用空间小，满足 V3Link 要求，具有显著的裕量，以支持在恶劣环境中长距离可靠传输高清数据。SiTime MEMS 定时优势
一、功耗更低，尺寸更小
外形小巧
低功耗
二、准确而坚固
在温度范围内具有出色的稳定性
抗振动
三、经久耐用
无 quartz 可靠性问题
更高的质量
V3Link 需要一个单端 LVCMOS 时钟，由 SiT8208 等有源晶体振荡器提供。时钟频率取决于各种因素，例如图像分辨率、帧速率或 V3Link 时钟模式。必须很好地控制 clock jitter。时钟上的过度抖动会“关闭眼图”，导致链路上的误码率 （BER） 增加。

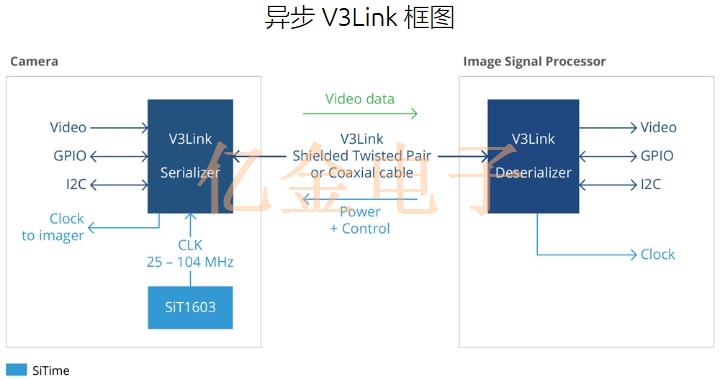

异步 V3Link 时钟
Asynchronous 模式代表了驱动 serial data interfaces 的传统方式： clock + data 都在 serializer 的 input 处提供。传输后， clock 和 data 都在 deserializer 上恢复。因为多个独立的 link 每个都使用自己的独立 clock 运行，所以这种模式称为 asynchronous。

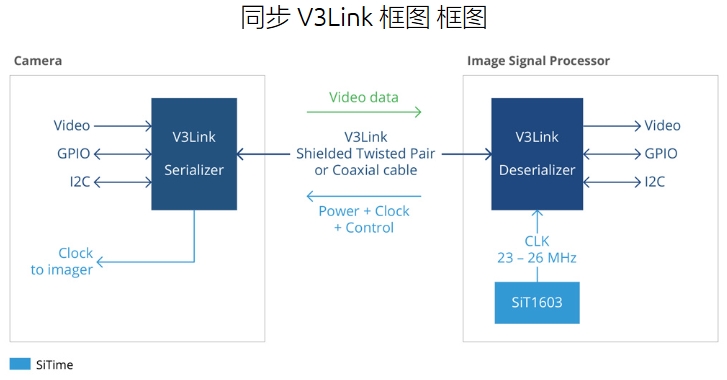

同步 V3Link 时钟
在 synchronous 模式下，clock 从 oscillator 提供给 V3Link 的 deserializer 侧。然后，时钟通过 V3Link 反向通道“上行链路”传输到串行器。这种模式称为 synchronous，因为 link 与 deserializer 同步运行，因此多个 link 是同步的。
将多个 V3Link 与 SiTime 时钟发生器同步
当多个摄像机同步时，它们的帧会对齐。这减少了图像信号处理器端对 RAM 缓冲区的需求，否则需要重新对齐不匹配的视频帧。所有 clocks 都处于相同的 frequency 和 phase 是同步多个 link的先决条件。
V3Link 解串器最多可连接四个摄像头。当系统中需要更多摄像头时，可以使用 SiTime clock generator 将所有 clocks 同步至多个 deserializers。Clock generators 还可以在 system 中提供其他 clocks（例如 PCI-Express、Ethernet 等），提供所有集成优势。
用于 EV 充电的 MEMS 定时
| 设备 | 主要特点 | 关键价值 |
|
MHz 振荡器 SiT8208A-G3-001 27 MHz SiT8208 1 至 80 MHz SiT1602 52 标准频率，从 3.57 到 77.76 MHz |
-40°C 至 85°C ±20 ppm 稳定性 标准包装尺寸 低抖动 |
高可靠性 灵活的频率选项 在温度范围内具有出色的稳定性 在 V3Link 参考设计中展示：TSER4905、TSER953、TSER954 TSER960 |
|
MHz 振荡器 SiT8021 1 至 26 MHz |
-40°C 至 85°C ±50 ppm 稳定性 1.5 x 0.8 CSP 封装 |
高可靠性 占地面积小 |
|
MHz 振荡器 SiT1603 系列 8 至 76.8 MHz（各种特定频率） |
-40°C 至 85°C ±25 ppm 稳定性 2 mA 电流消耗 0.75 fs RMS 相位抖动 1612、2016、2520、3225 封装 |
高可靠性 低功耗 各种标准封装选项 |
|
Clock Generator SiT9121x 系列 1 至 750 MHz |
4 和 8 个输出选项 ±20 ppm 稳定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ < 200 fs RMS 抖动 扩频 -40°C 至 +105°C 4x4、5x5 和 6x6 mm 封装 |
高可靠性 通过多个低抖动时钟简化时钟树设计 可编程时钟为复杂的时钟架构增加了灵活性 集成解决方案为多个 V3Link 生成所有时钟以及系统中的更多时钟：PCIExpress、以太网、SoC 时钟等。 无需外部谐振器 小 PCB 占用空间，紧凑布局 |
SiTime Timing Solutions 的优势
与石英晶体相比，SiTime 器件具有以下优势：
1、可靠性提高多达 50 倍。
2、与晶体相比，MEMS 谐振器的尺寸更小 （0.4 x 0.4 mm） 且质量更轻，因此抗冲击、振动和电磁干扰能力提高了 100 倍。
3、EMI 降低功能包括驱动强度选择和扩频时钟（选择器件）。
4、MEMS 谐振器尺寸小，尺寸小。
5、由标准部件组成的工厂编程设备可实现较短的交货时间和供应安全性。
6、可靠的半导体供应链。
