地震传感器的 SiTime MEMS 计时解决方案
地震传感器通常放置在偏远地区，在那里它们受到恶劣条件的影响，以及与卫星参考连接可能不可靠的区域。然而，传感器必须继续提供准确的时间戳数据。SiTime MEMS 计时解决方案提供了地震传感器所需的基本可靠性和精度。
SiTime晶振超稳定的 Super-TCXO 和 OCXO 经过优化，可在较长时间内提供准确的时间戳。对于功率敏感型应用，SiTime μPower TCXO 提供精确的低功耗基准。这些基于 MEMS 的 TCXO 在恶劣条件下提供极高的环境稳健性。
SiTime MEMS 定时优势
一、工业计时领域的领导者
基础设施故障检测
地震检测
地质勘探
二、在实际条件下最坚固
4 倍的 dF/dT 实现最佳时间戳
70 g 振动和 30,000 g 冲击
6 μA 电流，用于扩展部署
三、易于使用，经久耐用
自定义配置的解决方案
无 quartz 可靠性问题
10 亿小时 MTBF
从广义上讲，地震传感器只是使用速度传感器或加速度计测量地壳或表面的振动和冲击波。根据应用的不同，这些传感器需要精确测量 0.001 至 100 Hz 范围内的频率。
地震传感器应用范围广泛：
1、地震监测
2、自然资源勘探（例如石油勘探）
3、海底观察
4、核武器试验监测
5、政府和军队的个人和车辆监控（例如，无人值守地面传感器 （UGS））
1、随时间和温度范围变化的频率稳定性
2、宽温度工作范围
3、低功耗，电池寿命更长
4、环境稳健性（例如冲击和振动）
精确计时在地震勘探中的作用
地震传感器的一个基本功能是数据的时间戳。这种时间戳是必不可少的，因为数据是从一系列传感器收集的，并且需要及时进行正确的关联，以便可用于以后的分析。随着非有线传感器阵列的增长，精确的本地计时至关重要。需要本地计时，因为如果 GNSS 源受到干扰或阻碍，依赖 GNSS 进行计时的传感器可能无法更新计时数据。由于环境条件（埋藏、水下等），其他传感器类型可能无法接收任何外部定时信号。
一系列解决方案
SiTime 提供一系列满足应用要求的计时解决方案，从针对商业应用的 TXCO 到针对高可靠性应用的更强大的 Endura™ 加固产品线。
SiTime Super-TCXO 是精密定时解决方案，具有卓越的动态性能和丰富的功能。
Epoch 平台 MEMS 恒温控制振荡器 （OCXO 系列旨在解决石英 OCXO晶振 长期存在的问题，这些问题本身不可靠，并且在存在环境压力源的情况下容易性能下降。Epoch 平台 OCXO 对热冲击、气流和振动具有弹性，使其成为地震应用恶劣环境的理想选择。
SiTime晶振超稳定的 Super-TCXO 和 OCXO 经过优化，可在较长时间内提供准确的时间戳。对于功率敏感型应用，SiTime μPower TCXO 提供精确的低功耗基准。这些基于 MEMS 的 TCXO 在恶劣条件下提供极高的环境稳健性。
SiTime MEMS 定时优势
一、工业计时领域的领导者
基础设施故障检测
地震检测
地质勘探
二、在实际条件下最坚固
4 倍的 dF/dT 实现最佳时间戳
70 g 振动和 30,000 g 冲击
6 μA 电流，用于扩展部署
三、易于使用，经久耐用
自定义配置的解决方案
无 quartz 可靠性问题
10 亿小时 MTBF
从广义上讲，地震传感器只是使用速度传感器或加速度计测量地壳或表面的振动和冲击波。根据应用的不同，这些传感器需要精确测量 0.001 至 100 Hz 范围内的频率。
地震传感器应用范围广泛：
1、地震监测
2、自然资源勘探（例如石油勘探）
3、海底观察
4、核武器试验监测
5、政府和军队的个人和车辆监控（例如，无人值守地面传感器 （UGS））
在所有应用中，传感器都需要在恶劣环境中远程工作，并且通常由电池供电。因此，这些 sensors 中使用的 timing devices 需要提供以下内容：
1、随时间和温度范围变化的频率稳定性
2、宽温度工作范围
3、低功耗，电池寿命更长
4、环境稳健性（例如冲击和振动）

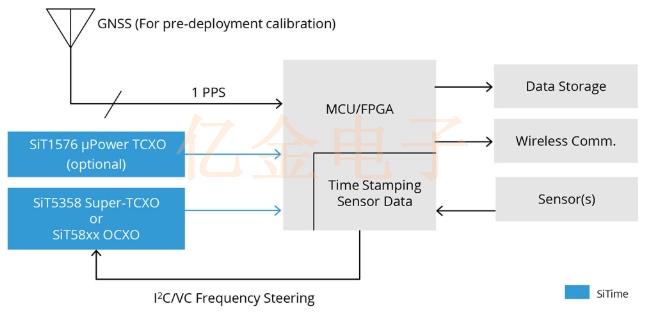

地震传感器框图
精确计时在地震勘探中的作用
地震传感器的一个基本功能是数据的时间戳。这种时间戳是必不可少的，因为数据是从一系列传感器收集的，并且需要及时进行正确的关联，以便可用于以后的分析。随着非有线传感器阵列的增长，精确的本地计时至关重要。需要本地计时，因为如果 GNSS 源受到干扰或阻碍，依赖 GNSS 进行计时的传感器可能无法更新计时数据。由于环境条件（埋藏、水下等），其他传感器类型可能无法接收任何外部定时信号。
一系列解决方案
SiTime 提供一系列满足应用要求的计时解决方案，从针对商业应用的 TXCO 到针对高可靠性应用的更强大的 Endura™ 加固产品线。
SiTime Super-TCXO 是精密定时解决方案，具有卓越的动态性能和丰富的功能。
Epoch 平台 MEMS 恒温控制振荡器 （OCXO 系列旨在解决石英 OCXO晶振 长期存在的问题，这些问题本身不可靠，并且在存在环境压力源的情况下容易性能下降。Epoch 平台 OCXO 对热冲击、气流和振动具有弹性，使其成为地震应用恶劣环境的理想选择。
地震传感器的 MEMS 定时
| 设备 | 功能 | 主要特点 |
| SiT58xx OCXO | 时间戳和引用 |
10 至 220 MHz
±1 至 ±5 ppb
±10 至 ±20 ppt/°C 频率斜率
420 至 460 mW 功耗
|
| SiT535x 超级 TCXO | 时间戳和引用 |
10 至 220 MHz
±50 至 ±250 ppb
±1 ppb/°C
±80 ppb 20 年老化
70G 抗振能力
110 mW 功耗
|
| SiT1576 μPower TCXO | 低功耗基准 |
1 Hz 至 2.5 MHz
±5 ppm 总稳定性
6 μA 电流消耗 |
| SiT5541 加固型 Super-TCXO晶振 | 时间戳和引用 |
1 至 60 MHz
±10 至 ±20 ppb
±0.5 ppb/°C
0.01 ppb/g 振动灵敏度
110 mW 功耗
|
| SiT7910 系列超级 TCXO | 每秒脉冲数 （pps） 计时 |
32.768 赫兹
同类最佳的 ±0.1 至 0.4 ppm 稳定性
6 μA 电流消耗 |
