频率为32.768K的晶振的优势,Q 0.032768-JTX210-12.5-20-T3-LF晶振

来源：亿金电子查看手机网址

扫一扫!

频率为32.768K的晶振的优势,Q 0.032768-JTX210-12.5-20-T3-LF晶振

扫一扫!

浏览：- 发布日期：2023-06-19 10:24:24【大中小】

分享到：

频率为32.768K的晶振的优势,Q0.032768-JTX210-12.5-20-T3-LF晶振，70年代石英表的热潮已经表明：说到精确的时间记录，没有什么比石英晶体更好的了！今天也不例外。特征频率为32.768kHz的频率控制产品几乎可用于所有集成时间测量的应用，例如笔记本电脑、手机或微波炉。晶振资料下载

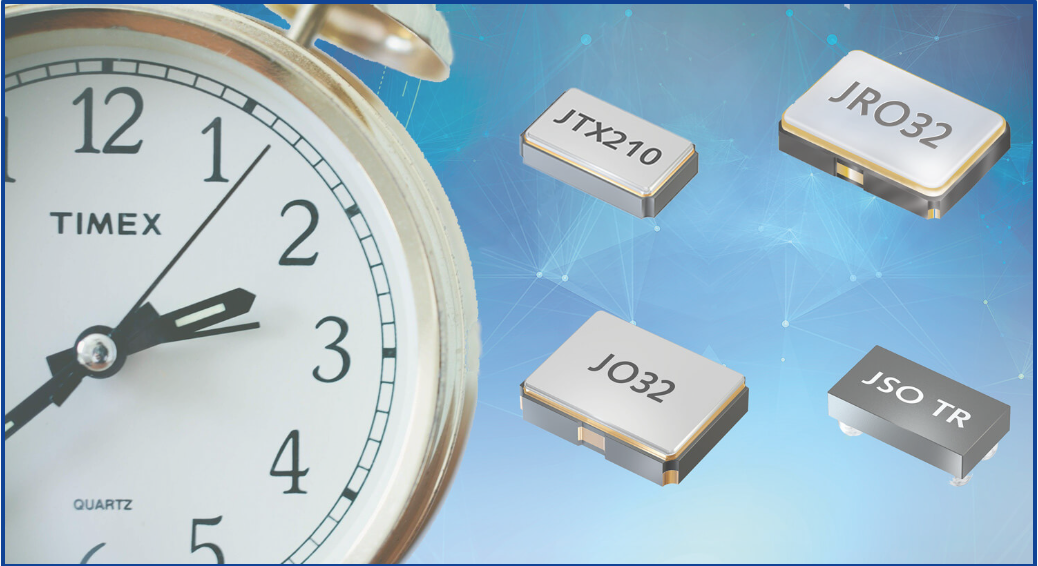

在其JTX系列中，Jauch提供各种尺寸的SMD音叉晶体，用于与微控制器或RTC组件连接。然而，设计电路需要精度，以确保组件的可靠性能。例如，必须特别注意确保负载电容器正确匹配。

32.768kHz振荡器的优势

频率为32.768K的晶振的优势,Q0.032768-JTX210-12.5-20-T3-LF晶振，如果你不想为调谐设计正确的电路叉形晶体，您可以依靠Jauch晶体 的32.768kHz振荡器，配备齐全具有CMOS兼容的输出信号。这种轨到轨输出可实现非常轻松连接到所有常见的微控制器和RTC设备。

通过音叉晶体实现低电流消耗

例如，JRO3232.768kHz振荡器非常易于使用。它内部使用音叉晶体，因此具有特别低的电流消耗。此外，它可以在1.5V至5.0V的可变工作电压下工作，这使其特别适合电池供电应用。由于使用了音叉晶体，其输出频率在很大程度上取决于工作温度。

AT-切割石英坯料确保较少的温度依赖性

然而，与音叉晶体相比，振荡器的易用性并不是该组件的唯一优势。上述输出频率和工作温度之间的相关性说明了Jauch振荡器JO22和JO3232.768kHz的使用。这些振荡器使用所谓的AT切割石英坯料而不是音叉晶体，因此它们的输出频率对工作温度的依赖性要小得多。

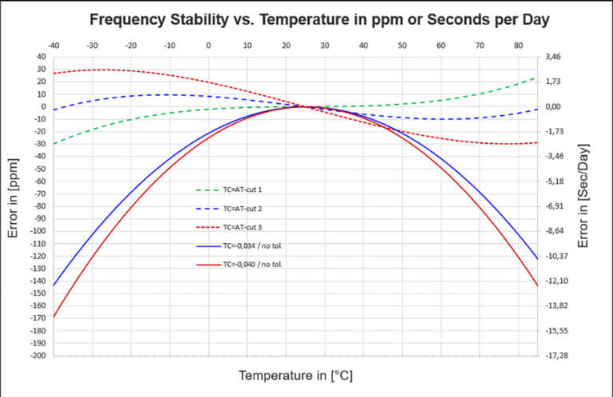

下图显示了这种差异，使用-40°C至+85°C的温度范围。

很容易看出，高温和低温会导致音叉晶体（实线）的频率偏差相对较大。然而，使用AT切割石英空白（虚线）的振荡器曲线显示出小得多的误差。

再精确不过了：32.768kHzTCXO

频率为32.768K的晶振的优势,Q0.032768-JTX210-12.5-20-T3-LF晶振，Jauch的JSO15-TR提供了更好的频率稳定性。它是一款32.768kHzTCXO，在-5°C至+40°C的温度范围内提供高达+/-85ppm的无与伦比的频率稳定性。JSO15-TR采用微型CSP封装。

其通过精确的温度补偿实现出色的频率稳定性，在生产过程中在多个温度下进行。这工厂“修整”也使这款32.768kHz振荡器非常对工作电压波动不敏感。在1.5V至3.63V，工作电压的变化对频率没有影响稳定性。极低的电流消耗仅为几μA，也是出色。

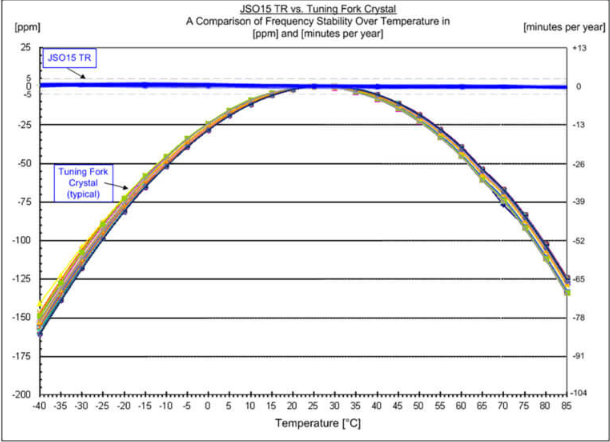

下图显示：JSO15-TR的频率稳定性远远优于普通的32.768K进口音叉晶体的典型稳定性。这使得JSO15-TR成为需要长时间稳定定时功能的应用的理想选择。此外，JSO15-TR的微型尺寸和特别低的功耗使其成为电池供电的便携式设备（如医疗测量仪器，传感器或可穿戴设备）的正确选择。

频率为32.768K的晶振的优势,Q0.032768-JTX210-12.5-20-T3-LF晶振，与传统音叉晶体相比，32.768kHz振荡器具有一些主要优势：由于温度补偿和使用AT切割石英坯料，它们更易于使用，并且（取决于型号）比经典音叉晶体更精确。然而，音叉晶体仍然需要：在正确设计的电路中，它们还可以确保稳定的频率。

JAUCH原厂编码	生产厂商	型号	频率	频率偏差	负载电荷	OperatingTemperature
Q0.032768-JTX310-12.5-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-12.5-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~105°C
Q0.032768-JTX310-9-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	9pF	-40°C~85°C
Q0.032768-JTX310-12.5-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-12.5-20-T1-HMR-50K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-12.5-20-T1-HMR-60K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-7-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	7pF	-40°C~85°C
Q0.032768-JTX310-9-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	9pF	-40°C~105°C
Q0.032768-JTX310-7-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	7pF	-40°C~105°C
Q0.032768-JTX310-9-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	9pF	-40°C~125°C
Q0.032768-JTX310-12.5-20-T2-HMR-70K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~105°C
Q0.032768-JTX310-7-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	7pF	-40°C~125°C
Q0.032768-JTX310-12.5-20-T3-HMR-70K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-6-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	6pF	-40°C~85°C
Q0.032768-JTX310-6-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	6pF	-40°C~105°C
Q0.032768-JTX210-12.5-20-T1-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX210-9-20-T1-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	9pF	-40°C~85°C
Q0.032768-JTX310-6-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	6pF	-40°C~125°C
Q0.032768-JTX310-12.5-10-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~85°C
Q0.032768-JTX210-12.5-20-T2-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	12.5pF	-40°C~105°C
Q0.032768-JTX310-12.5-10-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~105°C
Q0.032768-JTX210-9-20-T2-LF	Jauch晶振	JTX210	32.768kHz	±20ppm	9pF	-40°C~105°C
Q0.032768-JTX310-12.5-10-T3-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-9-10-T1-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	9pF	-40°C~85°C
Q0.032768-JTX310-12.5-10-T1-HMR-50K-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-12.5-10-T1-HMR-60K-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-7-10-T1-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	7pF	-40°C~85°C
Q0.032768-JTX310-9-10-T2-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	9pF	-40°C~105°C
Q0.032768-JTX210-12.5-20-T3-LF	Jauch晶振	JTX210	32.768kHz	±20ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-12.5-10-T2-HMR-70K-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~105°C
Q0.032768-JTX210-9-20-T3-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	9pF	-40°C~125°C
Q0.032768-JTX310-7-10-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	7pF	-40°C~105°C
Q0.032768-JTX310-9-10-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	9pF	-40°C~125°C
Q0.032768-JTX310-12.5-10-T3-HMR-70K-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-7-10-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	7pF	-40°C~125°C
Q0.032768-JTX310-6-10-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	6pF	-40°C~85°C
Q0.032768-JTX310-6-10-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	6pF	-40°C~105°C
Q0.032768-JTX310-6-10-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	6pF	-40°C~125°C
