用于高速链路的PAM4
用于高速链路的 PAM4
数据中心正在部署更高的整个链路，以适应不断增长的带宽需求。这使得收发器中的时序裕量变得更加重要，而与此同时，外形尺寸正在缩小，工作环境变得越来越密集和炎热。
SiTime晶振精密定时解决方案非常适合 400Gbps 及更高速率的高速链路。这些基于 MEMS 的器件在小尺寸封装中满足苛刻的抖动要求，并且对温度瞬变、电源噪声和其他环境危害具有出色的抗扰度。
SiTime MEMS 定时优势
一、完整的 MEMS 时钟树
低抖动差分 MEMS XO
低抖动时钟发生器
二、在实际条件下更坚固
105°C，耐气流和高温
抗电源噪声
更好的频率稳定性和可靠性
三、体积小，易于使用
占地面积小
≤1 毫米薄，适合卡片背面
无 quartz 可靠性问题
数据中心需要极其可靠的 200Gbps、400Gbps 或更高吞吐量链路，以维持在密集的机架式服务器中增加用户应用程序负载所产生的数据流量。PAM4 代表脉冲幅度调制，4 级。这是实现高速、400Gbps 和 800Gbps 链路的关键技术。
对以太网带宽的需求不断增长，推动网络基础设施供应商和数据中心供应商通过以太网实现更高的速度。大多数网络基础设施，如数据中心的路由器、交换机和以太网链路，已经部署了 400Gbps 链路，并且已经在规划 800Gbps 链路。
高速以太网链路（10Gbps 及更高）开启了采用 PAM4 的步伐，但如果没有 PAM4，就无法实现 400Gbps 和 800Gbps 的速率。PCB 制造技术的进步以及信号走线的更严格公差，允许将 PAM4 部署用于高速 SERDES 链路（56G 和 112G），而更好的激光技术允许 PAM4 部署在光纤链路上。
电信基础设施供应商依靠基于 SiTime MEMS 的振荡器和时钟产品来满足并超越流媒体内容提供商对增加数据带宽的需求。
数据中心正在部署更高的整个链路，以适应不断增长的带宽需求。这使得收发器中的时序裕量变得更加重要，而与此同时，外形尺寸正在缩小，工作环境变得越来越密集和炎热。
SiTime晶振精密定时解决方案非常适合 400Gbps 及更高速率的高速链路。这些基于 MEMS 的器件在小尺寸封装中满足苛刻的抖动要求，并且对温度瞬变、电源噪声和其他环境危害具有出色的抗扰度。
SiTime MEMS 定时优势
一、完整的 MEMS 时钟树
低抖动差分 MEMS XO
低抖动时钟发生器
二、在实际条件下更坚固
105°C，耐气流和高温
抗电源噪声
更好的频率稳定性和可靠性
三、体积小，易于使用
占地面积小
≤1 毫米薄，适合卡片背面
无 quartz 可靠性问题

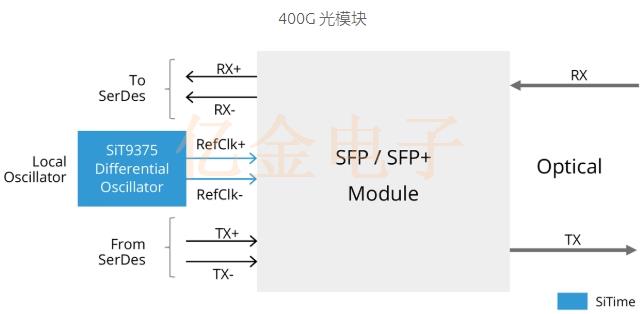

基于 PAM4 的高速链路框图
用于 PAM4 高速链路的 MEMS 定时
| 设备 | 主要特点 | 关键价值 |
|
差分晶振 SiT9375 25 至 644.5 MHz，70fs 集成相位抖动 SiT9501 25 至 644.5 MHz，150fs 集成相位抖动 |
±20 ppm 至 ±50 ppm 的频率稳定性 LVPECL、LVDS、HCSL 信号选项 1.8 V 至 3.3 V 0.01 ps/mV PSNR -40°C 至 105°C 2.0 x 1.6、2.5 x 2.0、3.2 x 2.5 mm 封装 |
满足苛刻的抖动要求 PCB 占用空间小，布局更轻松 由于灵活性，设计简单 MEMS 可靠性 |
|
Clock Generator SiT91211 1 至 750 MHz，200fs集成相位抖动 SiT91213 1 至 750 MHz，90fs集成相位抖动 |
4 个差分输出时钟 ±20 ppm 频率稳定性 LVDS、LVPECL、LPHCSL 信号选项 0.01 ps/mV PSRR -40°C 至 105°C 4 mm x 4 mm 封装 |
通过多个低抖动时钟简化时钟树设计 可编程时钟为复杂的时钟架构增加了灵活性 在恶劣环境中具有更好的频率稳定性和抗噪性 小 PCB 占用空间，紧凑布局 |
数据中心需要极其可靠的 200Gbps、400Gbps 或更高吞吐量链路，以维持在密集的机架式服务器中增加用户应用程序负载所产生的数据流量。PAM4 代表脉冲幅度调制，4 级。这是实现高速、400Gbps 和 800Gbps 链路的关键技术。
对以太网带宽的需求不断增长，推动网络基础设施供应商和数据中心供应商通过以太网实现更高的速度。大多数网络基础设施，如数据中心的路由器、交换机和以太网链路，已经部署了 400Gbps 链路，并且已经在规划 800Gbps 链路。
高速以太网链路（10Gbps 及更高）开启了采用 PAM4 的步伐，但如果没有 PAM4，就无法实现 400Gbps 和 800Gbps 的速率。PCB 制造技术的进步以及信号走线的更严格公差，允许将 PAM4 部署用于高速 SERDES 链路（56G 和 112G），而更好的激光技术允许 PAM4 部署在光纤链路上。
电信基础设施供应商依靠基于 SiTime MEMS 的振荡器和时钟产品来满足并超越流媒体内容提供商对增加数据带宽的需求。
