先进的 SAW 振荡器:利用声波实现稳健的应用
表面声波 SAW 滤波器对于高频信号生成至关重要,它利用压电材料产生精确的振荡,这对于需要精度和小型化的应用至关重要。这些设备利用叉指传感器 (IDT) 来产生和检测机械波,由于其出色的稳定性和低相位噪声,使其成为电信、航空航天、国防和消费电子产品的绝佳选择。材料科学和制造技术的进步不断增强 SAW 振荡器的性能和功能,确保它们在物联网和 5G 网络等下一代电子系统中发挥关键作用。
声表面滤波器是一类复杂的电子元件,在高频信号生成领域已成为不可或缺的元件。这些器件利用压电材料的独特特性来产生精确的振荡,这在精度和小型化至关重要的无数应用中至关重要。
SAW 振荡器的基本原理
SAW 振荡器的工作原理植根于压电效应,其中某些材料在机械应力下产生电荷。相反,当施加电场时,这些材料也会变形,SAW 设备利用这种现象来产生和检测机械波。(SAW 设备利用沿材料表面传播的声波。叉指传感器 (IDT) 是 SAW 设备的关键组件,用于各种应用,例如滤波器、传感器和振荡器。

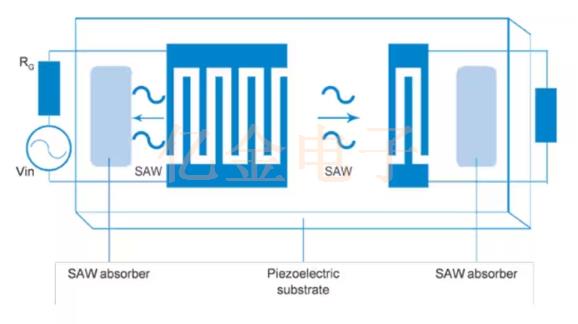

SAW 振荡器的核心是数字间传感器 (IDT),该元件由压电基板上的精细图案电极组成。IDT 由两组金属手指状电极组成,这些电极是交叉的,这意味着它们像两只紧握的手的手指一样互锁,但不接触。这些电极沉积在压电基板上,压电基板是一种在机械应力下产生电荷的材料。
1、输入信号:当交流 (AC) 电信号施加到 IDT 中的一组电极时,压电效应会导致衬底在信号频率下略微变形。与等效频率的电磁波相比,这些表面声波的波长要短得多,这是高频元件小型化的关键因素。
2、SAW 的产生:这种变形会产生一个表面声波,该声波从 IDT 传播到基板表面。
3、传播:波穿过基板表面,携带原始电信号的频率和相位信息。
4、通过输出 IDT 进行拦截: 如果 SAW 器件设计为滤波器或谐振器,则通常会有第二个 IDT 位于与第一个 IDT 相距较远的地方。当声波到达第二个 IDT 时,它会在压电材料中感应出应力,进而由于压电效应而产生电信号。
5、输出信号:该电信号然后从设备输出,并受到 SAW 特性的修改(例如其速度,它受基材特性以及波与基材上任何结构的相互作用的影响)。
IDT 的设计,包括手指对的数量、宽度、间距和基板的材料,决定了 SAW 器件的频率特性。通过调整这些参数,工程师可以根据特定应用定制器件,例如在 SAW 滤波器中选择特定频段或在 SAW 传感器中实现所需的灵敏度。
设计和小型化
SAW 振荡器的设计是物理尺寸和性能之间的微妙平衡。工程师必须仔细考虑 IDT 电极的间距和模式,因为这些参数直接影响声波的频率和效率。能够生产如此小波长的组件,可以创建高度紧凑的设备,这些设备可以在不牺牲性能的情况下适应狭小空间。
性能和稳定性
SAW 振荡器以其卓越的稳定性和低相位噪声而闻名,使其成为需要一致和可靠信号生成的应用的理想选择。它们对环境扰动(如温度变化、机械冲击和振动)表现出非凡的弹性。这种稳健性在电信等高风险行业中尤为重要,在这些行业中,信号完整性可能是清晰的通信线路和掉线之间的区别。
SAW 振荡器的应用多种多样,跨越各个领域。在电信中,它们用于移动电话、基站和卫星通信中的频率选择和信号处理。航空航天和国防工业将 SAW 振荡器用于导航系统、雷达和安全通信。在消费电子产品中,这些组件存在于电视、收音机和无线设备中,为运行提供必要的频率。
声表面滤波器是一类复杂的电子元件,在高频信号生成领域已成为不可或缺的元件。这些器件利用压电材料的独特特性来产生精确的振荡,这在精度和小型化至关重要的无数应用中至关重要。
SAW 振荡器的基本原理
SAW 振荡器的工作原理植根于压电效应,其中某些材料在机械应力下产生电荷。相反,当施加电场时,这些材料也会变形,SAW 设备利用这种现象来产生和检测机械波。(SAW 设备利用沿材料表面传播的声波。叉指传感器 (IDT) 是 SAW 设备的关键组件,用于各种应用,例如滤波器、传感器和振荡器。
SAW 振荡器的核心是数字间传感器 (IDT),该元件由压电基板上的精细图案电极组成。IDT 由两组金属手指状电极组成,这些电极是交叉的,这意味着它们像两只紧握的手的手指一样互锁,但不接触。这些电极沉积在压电基板上,压电基板是一种在机械应力下产生电荷的材料。
以下是 IDT 在 SAW 设备中的工作原理:
1、输入信号:当交流 (AC) 电信号施加到 IDT 中的一组电极时,压电效应会导致衬底在信号频率下略微变形。与等效频率的电磁波相比,这些表面声波的波长要短得多,这是高频元件小型化的关键因素。
2、SAW 的产生:这种变形会产生一个表面声波,该声波从 IDT 传播到基板表面。
3、传播:波穿过基板表面,携带原始电信号的频率和相位信息。
4、通过输出 IDT 进行拦截: 如果 SAW 器件设计为滤波器或谐振器,则通常会有第二个 IDT 位于与第一个 IDT 相距较远的地方。当声波到达第二个 IDT 时,它会在压电材料中感应出应力,进而由于压电效应而产生电信号。
5、输出信号:该电信号然后从设备输出,并受到 SAW 特性的修改(例如其速度,它受基材特性以及波与基材上任何结构的相互作用的影响)。
IDT 的设计,包括手指对的数量、宽度、间距和基板的材料,决定了 SAW 器件的频率特性。通过调整这些参数,工程师可以根据特定应用定制器件,例如在 SAW 滤波器中选择特定频段或在 SAW 传感器中实现所需的灵敏度。
设计和小型化
SAW 振荡器的设计是物理尺寸和性能之间的微妙平衡。工程师必须仔细考虑 IDT 电极的间距和模式,因为这些参数直接影响声波的频率和效率。能够生产如此小波长的组件,可以创建高度紧凑的设备,这些设备可以在不牺牲性能的情况下适应狭小空间。
性能和稳定性
SAW 振荡器以其卓越的稳定性和低相位噪声而闻名,使其成为需要一致和可靠信号生成的应用的理想选择。它们对环境扰动(如温度变化、机械冲击和振动)表现出非凡的弹性。这种稳健性在电信等高风险行业中尤为重要,在这些行业中,信号完整性可能是清晰的通信线路和掉线之间的区别。
SAW 振荡器的应用
SAW 振荡器的应用多种多样,跨越各个领域。在电信中,它们用于移动电话、基站和卫星通信中的频率选择和信号处理。航空航天和国防工业将 SAW 振荡器用于导航系统、雷达和安全通信。在消费电子产品中,这些组件存在于电视、收音机和无线设备中,为运行提供必要的频率。
