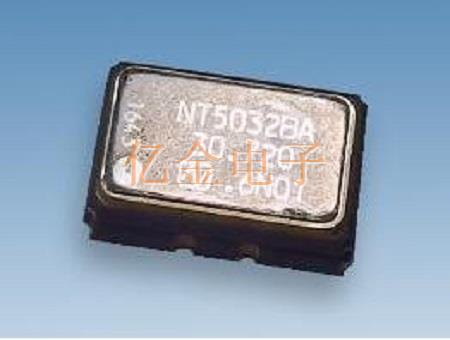

电波株式会社推出新型低相噪且带使能端的温补晶振NT5032BA
电波株式会社推出新型低相噪且带使能端的温补晶振NT5032BA
NT5032BA,从其本身型号上可看出这是一款由日本电波株式会社(NDK)推出的产品,为什么呢?主要是因为是型号是以N开头的;其次还可看出该石英晶振产品是属于温补晶振系列产品,这主要是由于其型号第二位T所得出的判断,而恰恰温补晶振的英文简写就是TCXO;那么5032自然就是其尺寸了;它是一款由NDK最新推出的一款具备特殊性能的晶振产品.
日本电波工业株式会社作为晶体元器件的专业生产厂家,以”通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.主要是开发小型/高精度的OCXO(恒温晶体振荡器),高频振荡器,超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售;还会开发TCXO(温补石英晶体振荡器),ICXO(钟用晶体振荡器),SAW器件等的车载用高信赖性产品并扩大其销售;并且在SAW器件在移动体通信市场的正式量产展开的同时,还会活用以往在车载市场和客户间建立起来的信赖关系和经验,让这个产品也进入车载市场等等.而由该公司推出的这款新型温补晶振的性能相当优越.
该晶振产品的特性如下:
① 优越的温度特性:±0.1×10-6/-40～+105℃
② 低相位噪声特性:Typ. -97dBc/Hz@10Hz
③ 输出规格:CMOS或Clipped Sine
④ 带有Enable/Disable功能.
⑤ 4个PIN脚也可对应.
该贴片晶振的规格参数表如下:
|
型名 |
NT5032BA |
|
|
额定频率范围 (MHz) |
10～40 |
|
|
尺寸大 (L×W×H : mm) |
5.0×3.2×1.8 |
|
|
电源电压[VCC] (V) |
+3.3±5% |
|
|
消耗电流 (mA) |
Max. 10 |
|
|
输出规格 |
CMOS |
Clipped sine |
|
波形对称 Min to Max (%) |
40～60 |
|
|
输出负载条件 |
15pF |
10kΩ//10pF |
|
工作温度范围 (°C) |
-40 ～ +105 |
|
|
储存温度范围 (°C) |
-40 ～ +105 |
|
|
频率温度特性 |
Max. ±0.1×10-6 |
|
|
综合频率允许偏 (*1) |
Max. ±4.6×10-6 |
|
|
Enable/Disable功能 |
Enable : Min. 70%VCC or OPEN Disable : Max. 30%VCC |
|
|
规格料号 |
NSC5239A |
NSC5240A |

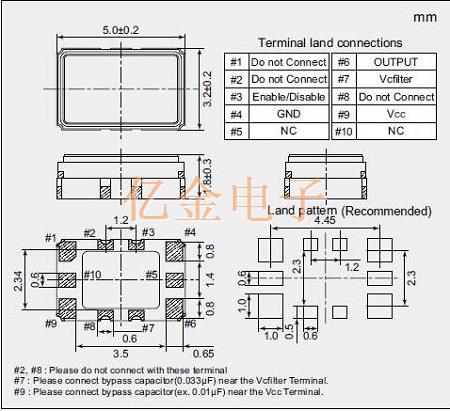

该有源晶振的外观尺寸图如下:

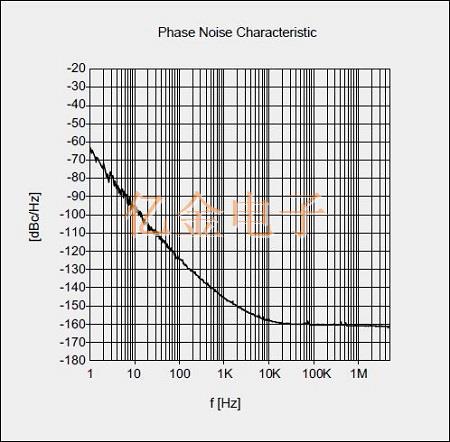

该石英晶体振荡器的相位噪声图如下:
从上述解析来看,该款晶振产品较普通温补晶振的不同之处在于多了一个低相噪的性能,以及这款晶振还带有使能端,这是普通石英晶振产品所不具备的性能.可广泛应用于5G设备,网络以及基站上.
