NSK推出3225特殊尺寸32.768K振荡器NAOK系列产品

来源：亿金电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2020-09-09 17:10:47【大中小】

分享到：

NSK推出3225特殊尺寸32.768K振荡器NAOK系列产品

这里诸位或许会有疑惑,那就是为什么32.768K系列晶振会有3225封装的,不是一般都是7015,3215,2012,1210等尺寸吗?是的,常用的是这些尺寸,但是也是有例外的;一些晶振厂家为了满足一些特定的需求也在生产一些特殊尺寸的音叉振荡器,在这样的背景下,NSK旗下3225尺寸的32.768K振荡器就问世了.

为什么在市场上很少见到这样的晶振呢?为什么有很少听到客户有这方面的需求呢?其中原因有两个,一是32.768K系列晶振虽然依旧是现在市场上应用最多最普遍的晶振产品,但那仅限于7915,3215,3012这样的封装,像3225这样的封装用的是少之又少,这是其中原因之一;还有一个原因那就是这种特殊的晶振价格非常贵,贵得离谱.但是只要这种晶振出产,那么久必然是为了满足一类或是某一要求.

NSK台湾津绽晶振集团所生产的石英晶振,贴片晶振,石英晶体振荡器工作温度范围较广在-55+125℃之间,NSK津绽OCXO晶体振荡器的频率稳定度在±0.005ppm较高精度,TCXO温补晶振的频率稳定度控制在±0.04ppm范围的高精度,具有低相位,低抖动,低噪音等性.

NSK集团为几个主要市场提供石英晶振,贴片晶振,压电石英晶体元器件、压电石英晶体、有源晶体等频率控制解决方案.在军事市场上,我们为智能弹药、导弹制导、移动接收器和雷达系统提供产品;当然,在消费类,民用,商用电子产品上也会应用.

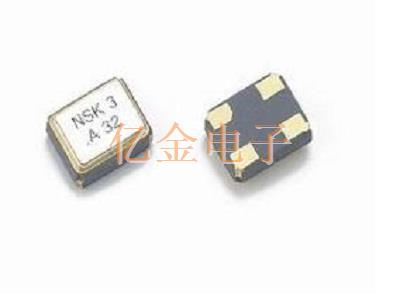

这款3225封装的音叉晶振是NSK于今年7月份推出的,主要应用产品包含有PCMCIA卡,CCD,便携式电脑,无线网络;虽然这种封装比较特殊且怪异,但是它和一般的音叉晶振的作用大同小异,绝大部分都是为设备提供时钟定位信号,以便进行精准时钟定位.

该3225晶振的具体规格参数如下:

Model		NAOK
FrequencyRange	KHz	32.768
OscillationMode		Fundamental
OutputType		CMOS
OutputLoad	pF	15
FrequencyStability	ppm	A:±100B:±50C:±30D:±25
OperatingTempRange	°C	-20~70,orspecify
StorageTempRange	°C	-55~125
PowerSupplyVoltage	VDC	3.3V±10%	2.5V±5%	1.8V±5%
VoltageVol/Voh		10%VDD(Max)/90%VDD(Min)
OutputSymmetry		40%~60%or45%~55%(at55%VDC)
Tri-stateVoltageVol/Voh		0.3VDD/0.7VDD
StartTime	mS	10
INPUTCURRENT	mA	3(Max)
RiseandFallTime	nSmax	200

是的,这是一款有源晶振,最高精度可达25ppm,相较于一般普通有源晶振20ppm的精度来说要逊色一些,其次是它的输出方式是采用CMOS的方式;说实话,从这些性能来看,这款晶振还是具备很多可取之处的,只是这样的晶振批量之后价格会很高,而且还是有源一类的,可能出了特殊需求的客户才会购买,并且目前也只有津绽在这方面有所涉猎.
