SD3077是日本爱普生晶振公司旗下产品,相较于SD3068来说,它是是内置了晶振,而SD3068则是内置了谐振电容,同时它的体积也小一些,可以说是升级版,不过其他性能方面都大同小异,具体选用哪一种还是看用户的具体需求.下面看看SD3077这款实时时钟的性能如何?
SD3077是一种具有标准IIC接口的实时时钟芯片,CPU可使用该接口通过7位地址寻址来读写片内122字节寄存器的数据(包括时间寄存器,报警寄存器,控制寄存器,电池电量寄存器,70字节的用户SRAM寄存器及8字节的ID码寄存器).
内置晶振及数字温度补偿,用户可以不用顾虑因外接晶振,谐振电容等所带来的元件匹配误差问题,晶振温度特性问题及可靠性问题,实现在常温及宽温范围内不需用户干预,全自动,高可靠计时功能.内置定时/报警中断输出脚,报警中断时间最长可设至100年.具有一个后备电池输入脚VBAT,内部的充电电路可对外接的充电电池进行智能充电,也可对电池电量进行检测和欠压报警指示.内置8字节的ID,每一颗芯片具备唯一的身份识别码.软件向下兼容SD2068,SD2400.
在性能特性方面.SD3077和SD3068都大同小异,都具备低功耗(据爱普生晶振介绍称实时时钟晶振本身就是为低功耗而生的),频率周期终端输出,等等一系列特性.在这里我们就不一一枚举了,下面来看看它的使用.

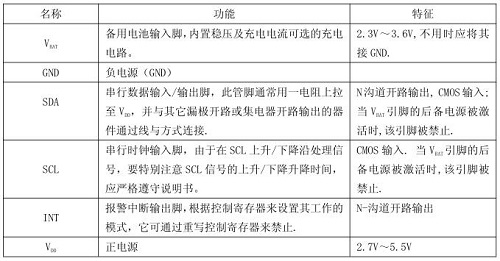

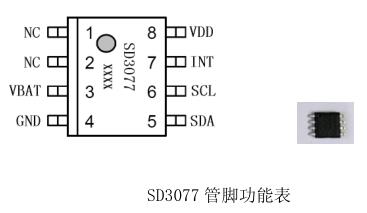

首先需要了解SD3077的管脚及其相应的作用,如下图所示:
在使用过程中充电时需要注意以下两点:
1. 充电功能开启后,芯片电流会增加大约80uA左右的VDD工作电流,请酌情使用;在使用非充电电池时不建议打开此功能,否则会损坏电池.
2. 使用充电功能的用户,要在用户MCU每次上电时重置18H寄存器为82h,用以确保充电功能在电池没电后下一次主电源上电时也能正常打开.
在进行PCB排版的时候也要留意在SD3077的背面不要排布大电流,强干扰线路;SCL,SDA线分别与MCU用于IIC通讯的I/O口之间不要串联超过100欧的电阻.并且由于SD3077内置晶振,在运输,生产环节请注意不要撞击SD3077,也不要用超声波清洗SD3077,以免造成SD3077永久损坏.
好啦,关于SD3077的大致内容我们就介绍到这里了,当然,以上只是其所有性能和说明的冰山一角,如果各位想要了解更多详细内容的话可以致电我们,可为您提供详细的资料.
