AT 切割石英晶体的简短指南
只要水晶发挥作用，我们大多数人并不真正关心它是如何制造的或它是如何工作的。但有时，了解基础知识很方便，哪怕只是为了揭穿您可能在数据表中看到的一些夸张的性能声明。
用于电子应用的晶体的晶片是从石英石上切割下来的。切割方向决定了石英晶体的振动模式、频率-温度特性、老化方式以及各种其他参数。

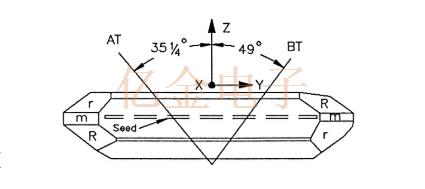

用于定时和频率应用的所有晶体中，大约 90% 称为 AT 切割。这意味着石头以距 Z 轴 35° 15' 的角度切割。AT 切割很受欢迎，因为所得晶体的温度特性。它们可在 -40 °C 至 + 125 °C 的温度下使用，拐点（频率随温度升高或降低的对称点）为 25 °C。
当一批晶体必须表现出相同的特性时，切割角度尤为关键。在这里，行业标准做法是将切割角度指定为 ±15 秒以内（或 0.0042 度）。有时也可能故意略微改变切割角度，以实现所需的温度特性变化。
与所有电子元件一样，公差非常小的零件比公差较小的零件成本更高，这主要是因为在更严格的公差下可以实现的产量更加有限。公差对于无源晶振和有源晶振来说都是十分重要的参数。
有趣的是，AT 切割晶体的温度-频率特性是对称的。这就是为什么您会看到晶体的规格引用为 0 °C 至 50 °C、-10 °C 至 + 60 °C、-20 °C 至 +70 °C 等。这些指定的温度范围在 25 °C 附近都是对称的。 因此，-40 °C 至 +85 °C 的“工业”温度范围通常用于表征其他电子元件，如石英晶振、陶瓷晶振、贴片晶振、温补晶振、音叉晶振等（包括半导体），并不是指定晶体的最合适方法。最接近的合适等效温度范围是 -40 °C 至 +90 °C。
因此，如果您看到一个参考设计要求晶体在 -40 °C 至 +85 °C 范围内具有 ±10 ppm 的稳定性，请谨慎处理。
IQD晶振的起源可以追溯到1973年底，当时企业家Hugh Robinson带领他的年轻公司Interface International进入石英晶体业务，为FDM设备滤波器中的低频晶体合同提供服务，与Cable & Wireless合作。
在萨默塞特郡克鲁克恩 Market Street 的办公室运营，租金每周只需 1 英镑，早期的大部分贸易都与 Ham Radio 业务和 PMR（私人移动无线电）有关。
通过偶然的会面和精明的约会网络，石英晶体的销量增长，产品组合扩大到包括封装石英晶体振荡器，为 70 年代初出现的 VHF 和 UHF 中继站提供服务。
业务的发展经历了许多转折，包括显着增长以及办公室和仓储场所的必要搬迁。事实上，在 1997 年，IQD 出现在英国增长最快的企业中。又过了 20 年，通过几次业务收购，IQD 于 2017 年被德国电子巨头 Wurth Elektronik eiSos 收购，后者 是更大的 Wurth Group 的子公司。
不断发展壮大，今天 IQD晶振 继续保持显着增长，成为全球重要的频率控制产品供应商，涉及广泛的行业和应用，包括国防项目、消费电子、医疗可穿戴设备、运输导航、5G 网络技术和物联网应用

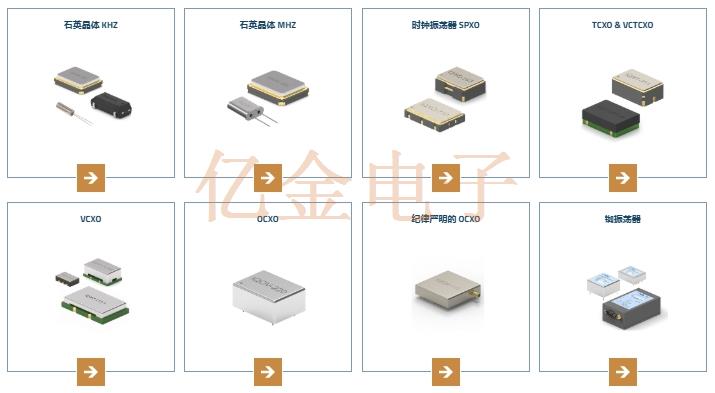

自 1973 年以来，IQD 一直是频率控制市场公认的市场领导者，是欧洲领先的无源元件供应商之一 Würth Elektronik eiSos 集团的一部分。IQD 在 80 多个国家/地区拥有活跃的客户，提供最全面的频率产品系列之一，从低成本商业级产品到用于高可靠性工业和汽车应用的产品，包括：
石英晶体 kHz
石英晶体 MHz
Clock Oscillators
VCXO晶振
TCXOs & VCTCXOs
OCXO晶振
纪律严明的 OCXO
铷振荡器
用于电子应用的晶体的晶片是从石英石上切割下来的。切割方向决定了石英晶体的振动模式、频率-温度特性、老化方式以及各种其他参数。
用于定时和频率应用的所有晶体中，大约 90% 称为 AT 切割。这意味着石头以距 Z 轴 35° 15' 的角度切割。AT 切割很受欢迎，因为所得晶体的温度特性。它们可在 -40 °C 至 + 125 °C 的温度下使用，拐点（频率随温度升高或降低的对称点）为 25 °C。
与所有电子元件一样，公差非常小的零件比公差较小的零件成本更高，这主要是因为在更严格的公差下可以实现的产量更加有限。公差对于无源晶振和有源晶振来说都是十分重要的参数。
有趣的是，AT 切割晶体的温度-频率特性是对称的。这就是为什么您会看到晶体的规格引用为 0 °C 至 50 °C、-10 °C 至 + 60 °C、-20 °C 至 +70 °C 等。这些指定的温度范围在 25 °C 附近都是对称的。 因此，-40 °C 至 +85 °C 的“工业”温度范围通常用于表征其他电子元件，如石英晶振、陶瓷晶振、贴片晶振、温补晶振、音叉晶振等（包括半导体），并不是指定晶体的最合适方法。最接近的合适等效温度范围是 -40 °C 至 +90 °C。
因此，如果您看到一个参考设计要求晶体在 -40 °C 至 +85 °C 范围内具有 ±10 ppm 的稳定性，请谨慎处理。
IQD晶振的起源可以追溯到1973年底，当时企业家Hugh Robinson带领他的年轻公司Interface International进入石英晶体业务，为FDM设备滤波器中的低频晶体合同提供服务，与Cable & Wireless合作。
在萨默塞特郡克鲁克恩 Market Street 的办公室运营，租金每周只需 1 英镑，早期的大部分贸易都与 Ham Radio 业务和 PMR（私人移动无线电）有关。
通过偶然的会面和精明的约会网络，石英晶体的销量增长，产品组合扩大到包括封装石英晶体振荡器，为 70 年代初出现的 VHF 和 UHF 中继站提供服务。
业务的发展经历了许多转折，包括显着增长以及办公室和仓储场所的必要搬迁。事实上，在 1997 年，IQD 出现在英国增长最快的企业中。又过了 20 年，通过几次业务收购，IQD 于 2017 年被德国电子巨头 Wurth Elektronik eiSos 收购，后者 是更大的 Wurth Group 的子公司。
不断发展壮大，今天 IQD晶振 继续保持显着增长，成为全球重要的频率控制产品供应商，涉及广泛的行业和应用，包括国防项目、消费电子、医疗可穿戴设备、运输导航、5G 网络技术和物联网应用
自 1973 年以来，IQD 一直是频率控制市场公认的市场领导者，是欧洲领先的无源元件供应商之一 Würth Elektronik eiSos 集团的一部分。IQD 在 80 多个国家/地区拥有活跃的客户，提供最全面的频率产品系列之一，从低成本商业级产品到用于高可靠性工业和汽车应用的产品，包括：
石英晶体 kHz
石英晶体 MHz
Clock Oscillators
VCXO晶振
TCXOs & VCTCXOs
OCXO晶振
纪律严明的 OCXO
铷振荡器
