Abracon分层3/3E的OCXO,AOC1409XAUC-20.0000C晶振

来源：亿金电子查看手机网址

扫一扫!

Abracon分层3/3E的OCXO,AOC1409XAUC-20.0000C晶振

扫一扫!

浏览：- 发布日期：2023-06-20 15:18:37【大中小】

分享到：

Abracon分层3/3E的OCXO,AOC1409XAUC-20.0000C晶振，高精度时钟+超低相位噪声，Abracon晶振公司的OCXO解决方案采用精密SC切割高“Q”石英晶体谐振器设计，并结合精密的温度监测和控制电路。这种组合使Abracon能够满足该OCXO系列的3层和3E层要求。

该OCXO系列非常适合需要高频稳定性、低相位噪声和精确保持性能的5G或GPS应用，例如基站、小型蜂窝平台、互联网数据中心以及卫星和航空航天通信。

温度范围内的精确稳定性与超低±1ppb的每日老化相结合，可实现±15ppb、24小时保持精度，具体取决于系统条件。如果系统丢失参考时钟，保留会延长系统的有用运行时间，这是设计射频、网络、电信、GPS和参考计时应用时的一个重要考虑因素。此外，严格的短期稳定性改善了低带宽锁相环的采集时间和GPS应用的整体精度。

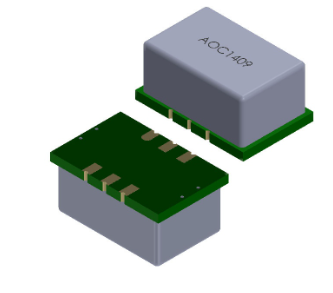

AOC1409支持20MHz频率，采用小型14.9x9.7x7.0（6引脚）封装。AOC2012采用20.32x12.70x11.00mmSMD（4引脚）封装，工作温度范围为-20°C至+70°C。AOC2522系列具有±750ppb的长期老化特性，采用25.4x22x12.7mm（5焊盘）封装尺寸。AOC1409和AOC2522的工作温度范围为-40°C至+85°C。

Abracon分层3/3E的OCXO,AOC1409XAUC-20.0000C晶振

特征

AOC1409特性

六引脚SMD回流焊接封装

卓越的长期老化：700年内±20ppb

AOC2012特性

四引脚SMD回流焊接封装

卓越的长期老化：1年内±20ppm

AOC2522A/B特性

五焊盘SMD回流焊接封装

卓越的长期老化：750年内±20ppb

温度稳定性：-10°C至+40°C范围内±85ppb

应用:基站,精密全球定位系统,蜂窝基础设施,测试与测量设备,交换机和路由器,时间和频率参考。晶振资料下载

ABRACON晶振	生产品牌	型号	类型	频率	输出	电压	频率稳定度	工作温度
AOCJYR-10.000MHZ-M5625LF	Abracon晶振	AOCJYR	OCXO	10MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-20.000MHZ-M5627LF	Abracon晶振	AOCJYR	OCXO	20MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCJY7TQ-X-100.000MHZ-1	Abracon晶振	AOCJY7TQ	OCXO	100MHz	Sine Wave	12V	±100ppb	-40°C ~ 70°C
AOCTQ5-V-10.000MHZ-I5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-M10	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±10ppb	-55°C ~ 85°C
AOCTQ5-X-10.000MHZ-I3	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-I3-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-I3-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-M5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-55°C ~ 85°C
AOCJY5-10.000MHZ	Abracon晶振	AOCJY5	OCXO	10MHz	Sine Wave	12V	±50ppb	-55°C ~ 85°C
AOCJY6-10.000MHZ-5	Abracon晶振	AOCJY6	OCXO	10MHz	Sine Wave	12V	±0.5ppb	-20°C ~ 70°C
AOCJY7TQ-V-100.000MHZ-1	Abracon晶振	AOCJY7TQ	VCOCXO	100MHz	Sine Wave	12V	±100ppb	-40°C ~ 70°C
AOCJY7TQ-X-100.000MHZ-5	Abracon晶振	AOCJY7TQ	OCXO	100MHz	Sine Wave	12V	±50ppb	-40°C ~ 70°C
AOCJY6-10.000MHZ-1	Abracon晶振	AOCJY6	OCXO	10MHz	Sine Wave	11.4 V ~ 12.6 V	±0.1ppb	-20°C ~ 70°C
AOCTQ5-X-10.000MHZ-I5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-I5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-I5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-M10-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±10ppb	-40°C ~ 85°C
AOCTQ5-X-10.000MHZ-M5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-55°C ~ 85°C
AOCJY7TQ-X-100.000MHZ-2	Abracon晶振	AOCJY7TQ	OCXO	100MHz	Sine Wave	12V	±200ppb	-40°C ~ 85°C
AOCJYR-24.576MHZ-M6069LF	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±50ppb	-40°C ~ 85°C
AOCJYR-24.576MHZ-M5834LF	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-12.800MHZ-M5649LF	Abracon晶振	AOCJYR	OCXO	12.8MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCTQ5-X-10.000MHZ-M10	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±10ppb	-40°C ~ 85°C
AOCTQ5-V-10.000MHZ-M10-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±10ppb	-55°C ~ 85°C
AOCTQ5-V-10.000MHZ-I3	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-M5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-55°C ~ 85°C
AOCTQ5-V-10.000MHZ-M5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-55°C ~ 85°C
AOCJY6-10.000MHZ-2	Abracon晶振	AOCJY6	OCXO	10MHz	Sine Wave	11.4 V ~ 12.6 V	±0.2ppb	-20°C ~ 70°C
AOCJY7TQ-V-100.000MHZ-2	Abracon晶振	AOCJY7TQ	VCOCXO	100MHz	Sine Wave	12V	±200ppb	-40°C ~ 85°C
AOCJY7TQ-V-100.000MHZ-5	Abracon晶振	AOCJY7TQ	VCOCXO	100MHz	Sine Wave	12V	±50ppb	-40°C ~ 70°C
AOCJYR-24.576MHZ-M6069LF-T	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±50ppb	-40°C ~ 85°C
AOCJYR-10.000MHZ-M5625LF-T	Abracon晶振	AOCJYR	OCXO	10MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-24.576MHZ-M5834LF-T	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-12.800MHZ-M5649LF-T	Abracon晶振	AOCJYR	OCXO	12.8MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCJYR-20.000MHZ-M5627LF-T	Abracon晶振	AOCJYR	OCXO	20MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCJY7-100.000MHZ	Abracon晶振	AOCJY7	OCXO	100MHz	Sine Wave	11.4 V ~ 12.6 V	±50ppb	-20°C ~ 70°C
