如何正确理解VCXO晶振及高精度振荡器的差别,请看这里!

虽然VCXO晶振也是Oscillator系列晶振产品中的一种,但是在整个晶体振荡器系列产品之中,各种产品之间也是存在着分别的,比如普通有源的性能就比压控晶振,温补晶振,差分晶振等特殊有源晶振的性能要差一些;而特殊有源晶振之间的性能也会存在差异(性能指的是:频率稳定度,耐高温性能,相噪等等);那么VCXO晶振与高精度振荡器之间的差别又在哪里呢?下面以希华旗下SCV-3225和OSC73系列晶振为证进行对比说明.

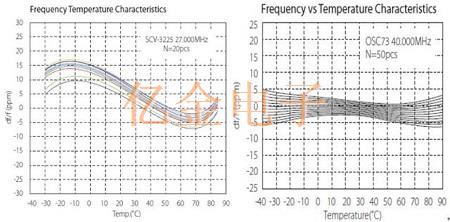

首先是在温频特性上面;下图就是这两款晶振的温频特性,其中图的左边的VCXO晶振的温频特性,图右边是高精度晶振的温频特性;所谓的温频特性也就是频率稳定性随温度的变化而变化的特性,通常我们所说的频率稳定性就是指温频特性在25℃时的特殊值.从图中可看出左边图像的曲线波动明显较大,而右边的曲线就相对稳定些;也就是说高精度晶振的频率稳定性比之VCXO晶振较好.

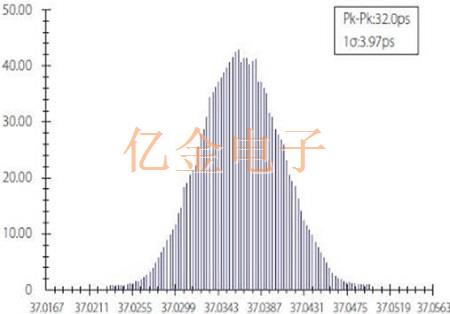

VCXO的周期抖动(指的是信号的周期时间的随机采样与理想周期之间的差异)如下图所示,可见实际时钟型号相对于理想时钟信号来说呈现一个类似二次函数的变化趋势.在某一时间点之后,差异会达到最大值,也会是VCXO晶振性能最不稳定的时候,这是由于频偏过大的缘故.

VCXO晶振与高精度Oscillator之间的差别从这几方面看可一览无余

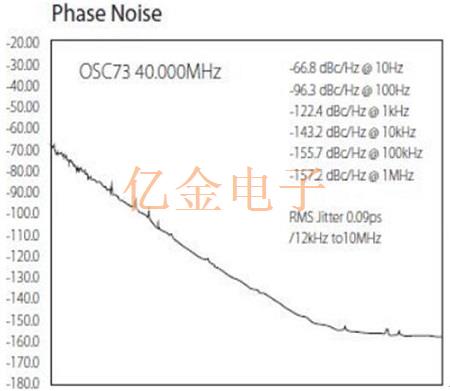

高精度晶振的相位噪声变化曲线图如下,通常情况下,自然是相位噪声越小,晶振频率信号的性能就越好,相位噪声是晶振频率信号稳定性优劣的直接因素之一;相位噪声是由于频率偏移量造成的,当频率偏移量大了就会造成相位噪声变大,输出频率就会上下剧烈跳动,从而影响所在系统的稳定性.由下图可见,高精度晶振的相位噪声比较低,这是所有有源晶振厂商所竭力追求的.

VCXO晶振与高精度Oscillator之间的差别从这几方面看可一览无余

事实上,所有晶振的性能都离不开这些参数性能;所有的用户在选型石英晶振产品的时候都会特别强调一件事,那就是一定要稳定,也就是说,石英晶振的输出频率信号必须要稳定;对于压控晶振以及高精度晶振来说也是同样的道理;石英晶体振荡器往往应用于对晶振要求比较高的产品设备之上;如此说来,两者之间的主要差别就是在频率稳定性方面的差别.
