32.768K时钟信号通过低电流消耗延长电池寿命

来源：亿金电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2019-06-26 09:09:10【大中小】

分享到：

低频,低功耗32.768KHz计时器件广泛应用于移动设备中设备持续开启以保持或控制睡眠模式.这些低频振荡器还用于计时电子管理IC(PMIC)中的监视和控制功能等事件用于电池供电设备或执行短时间系统唤醒以进行定时参考同步.

传统上,系统通过连接音叉型或AT切割石英来产生32.768K时钟信号晶体到片上穿孔振荡器电路.这些石英计时振荡器始终处于ON状态连续画几个微安.SiTime的SiT15xx 32kHz MEMS振荡器消耗不到a微安培电流可以从一系列调节或未调节的电源电压,从1.2到3.63V.图3描绘了SiT153x振荡器在电源和温度下的电流小于1μA.

32.768K时钟信号通过低电流消耗延长电池寿命

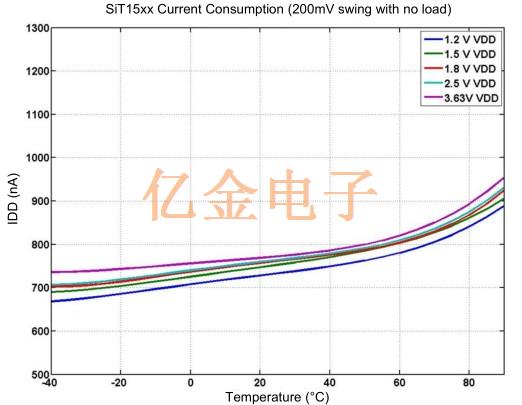

图3：SiT153x在电源和温度范围内消耗的电流小于1μA

测量频率稳定性

32kHz MEMS定时器件的温度系数在整个温度范围内非常平坦与石英晶体相比,如图4所示.SiT15xx振荡器经过校准（修整）到保证室温下的频率稳定性低于10PPM,低于100PPM全-40至+85℃的温度范围.相比之下,石英晶体有一个经典的音叉抛物线温度曲线具有25℃的转换点,如图4中的红线所示.

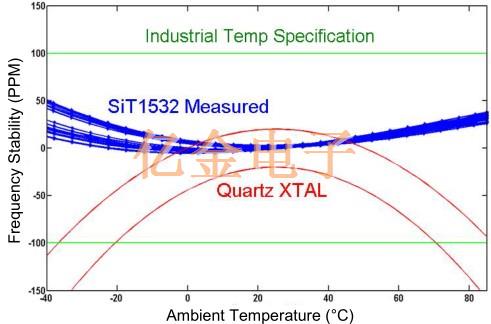

图4：SiT1532 MEMS XO频率稳定性与25℃相比,在25℃时修剪至<10ppm石英XTAL在25℃时温度-160至-200ppm

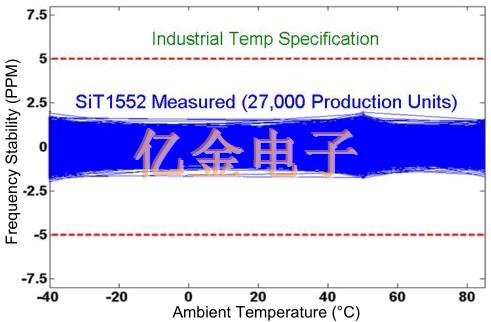

图5描绘了32kHz MEMS TCXO的频率稳定性.在这些设备中,温度使用有源温度校正电路校准系数并通过温度校正系数.该结果是32kHz TCXO晶振,频率随温度变化小于5ppm.这个低水平频率变化导致极其精确的时钟转换为显着的功率节省.同更高的准确性,无线系统不太依赖网络计时更新,可以保持睡眠状态模式可以持续更长的时间.
