如何选择合适的蓝牙晶振
蓝牙现在作为一看新型的电子设备进入到了我们的生活中。

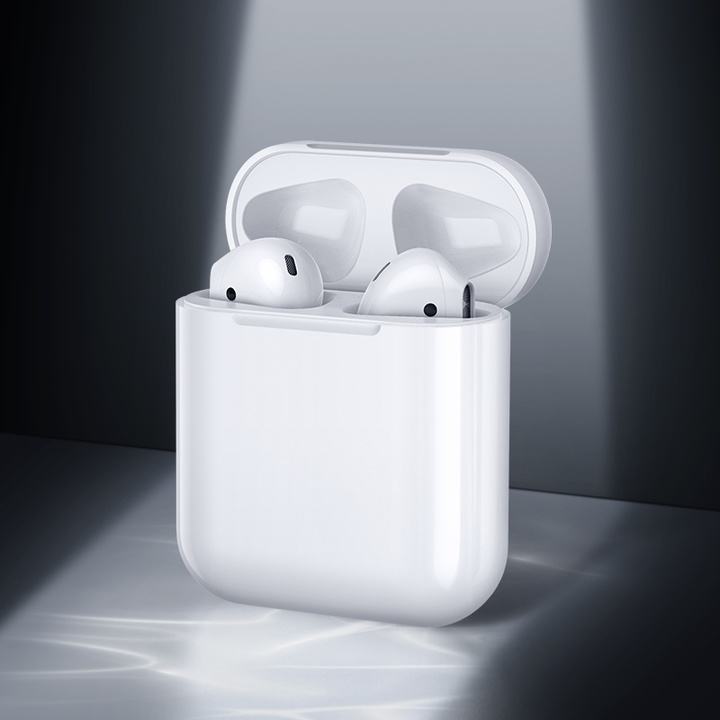

每次上班下班的时候，在人群中总能看见几个带着无线蓝牙耳机的人，给人一种有格调的感觉，喜欢看电影的人都应该又发现，在演员里的演员为了方便总是会带上蓝牙，这不仅方便了演员的工作，而且还增加了积分帅气，潇洒的现代感。它可以抛开传统的连线束缚，这种便利是其他的设备和技术所不能够满足的，让人们彻底地享受无拘无束的乐趣。
那么什么是蓝牙呢？蓝牙是一种支持短距离通信的无线电技术，一般是在十米左右，利用蓝牙级数能够有效的简化移动通信、终端之间的通信，使数据传输变得更加的便捷。蓝牙必须通过晶振来接收信号频率，如果蓝牙晶振不能正常工作，就意味着蓝牙发生无法正常连接问题，你也就听不了歌，打不了电话，这个蓝牙就等于废掉了。因此，蓝牙晶振选型非常重要。
常见的蓝牙晶振应该如何选择？今天深圳市亿金电子带你一起正确选型
常见的封装尺寸：SMD1612晶振，SMD2016晶振，SMD3225晶振。标配的频率：12MHZ，16MHZ，24MHZ，32MHZ，40MHZ。负载电容：7PF，9PF，12PF，20PF。频率精度：±10ppm
频率精度是蓝牙晶振的一个非常重要参数。目前市场流通的有±10PPM、±20PPM和±30PPM三种频差，但蓝牙方案一般会选用±10PPM的晶振，因为±10PPM更为稳定可靠。
一些蓝牙产品还用到一款专门起时间显示作用的晶振，简称表晶，其频率为：32.768KHZ ，常用的封装为SMD3215，精度为±20PPM。
由于蓝牙对频偏要求比较高，所以晶振的品质对蓝牙的性能至关重要，选型过程中。必须保证石英晶振的一致性和稳定性。否则蓝牙距离短、卡音、丢数据、跑不起来等等问题就都来了也不好查问题
一般情况下，蓝牙接收模块存在信号连接及接收不良主要原因是受到晶振频偏影响，因此，在晶振选型时，建议选择具备精度高稳定性强的晶振。在精度选择方面，选择±10ppm以内的晶振，这样能够确保天线的正常信号接收功能，如灵敏度，距离及数据传输速度等。这些都是蓝牙功能得以实现的关键。晶振决定着整个蓝牙模块的时钟信号运行状态，因此有时针对调试好的蓝牙模块，有时会出现更换晶振就出现不良现象的情况。
当然，导致蓝牙设备发生不良的因素不排除其它方面，比如蓝牙芯片品质不良、焊接不良及软件需要DEBUG等。我们这里主要讲晶振。如果蓝牙芯片对晶振的频率精度要求为±10ppm以内，我们就需要给不良电路板上电，测试晶振的实际输出频率。
以目前蓝牙模块经常采用的无源晶振SMD 16MHz 9PF ±10ppm为例：
16MHz中的 “M”在英文中是 million的缩写，即百万的意思，数字为1000000
因此 16MHz=16000000Hz,在理想状态之下，我们想要得到的晶振输出频率就是16000000Hz。高于这个数值或低于这个数值都被称之为频率偏差，简称频偏。
±10ppm：晶振频率误差范围为：±（16MHz* 10ppm）=±160Hz，即：晶振输出频率精度应该处于15.999840MHz至16.000160MHz之间。
假如频率计数器实测SMD 16MHz输出频率为15.999223MHz，晶振的实际输出频率偏负向了，显然已经偏出±10ppm。用公式反推得出数据约为：-48ppm。这时可以得出结论，晶振已严重超差，足够可以引发芯片无法捕捉频率信号并导致蓝牙出现上述各种不良。
若采用的为无源晶振，这时需要通过调整晶振外接电容值来对频率微调，逻辑是当晶振偏负向工作时，说明晶振振幅弱，我们需要减小外接电容值，以便给电路释放更多电荷，使晶振振动幅度加强，即，可实现晶振频率偏正向变化，反之亦然。在调试过程中，可以通过频率计对晶振输出频率进行实测，当它靠近16.000000这个数值时，选择的外接电容值即为最佳。
对于采用有源贴片晶振OSC16MHz的方案，频率是固定的，输出频率精度是多少就是多少，没法调节。如实测精度不能满足芯片之需求，就只能更换真正的±10ppm有源晶振了。
蓝牙晶振工作温度范围一般为-20℃~+70℃， 而深圳市亿金电子的蓝牙晶振可以根据你的需求订制宽温晶振。在外界温度变化较大的环境下，宽温特性可以使蓝牙晶振具备更优良的稳定性，以确保蓝牙设备之间更快速配对，及稳定数据传输，即音乐播放流畅，通话不卡断。
