香港NKG晶振|SCO7|SCO7-9B-16M000-ZTS|2520石英晶振

频率：16MHZ

尺寸：2.5 × 2.0× 1.0mm

香港NKG晶振|SCO7|SCO7-9B-16M000-ZTS|2520石英晶振,香港NKG晶振,SCO7贴片晶振,有源晶体振荡器,SCO7-9B-16M000-ZTS晶振,2520石英晶振,四脚封装晶振,频率16MHz,电压2.5V,负载15pF,频率稳定性50ppm,工作温度范围-40~125°C,耐高温晶振,高可靠性晶振,无铅环保晶振,GPS导航晶振,信息娱乐系统晶振,环绕视图摄像头晶振,汽车音响控制器晶振.

订购热线：0755-27876565

香港NKG晶振|SCO7|SCO7-9B-16M000-ZTS|2520石英晶振,香港NKG晶振,SCO7贴片晶振,有源晶体振荡器,SCO7-9B-16M000-ZTS晶振,2520石英晶振,四脚封装晶振,频率16MHz,电压2.5V,负载15pF,频率稳定性50ppm,工作温度范围-40~125°C,耐高温晶振,高可靠性晶振,无铅环保晶振,GPS导航晶振,信息娱乐系统晶振,环绕视图摄像头晶振,汽车音响控制器晶振.

香港NKG晶振|SCO7|SCO7-9B-16M000-ZTS|2520石英晶振特点：

-超小尺寸的SMD封装尺寸为2.5 x 2.0 x 1.0mm，带有4个衬垫

-高可靠的缝封封装，低老化

-低抖动和相位噪声版本可用

-符合AEC-Q200标准的汽车级产品可供选择

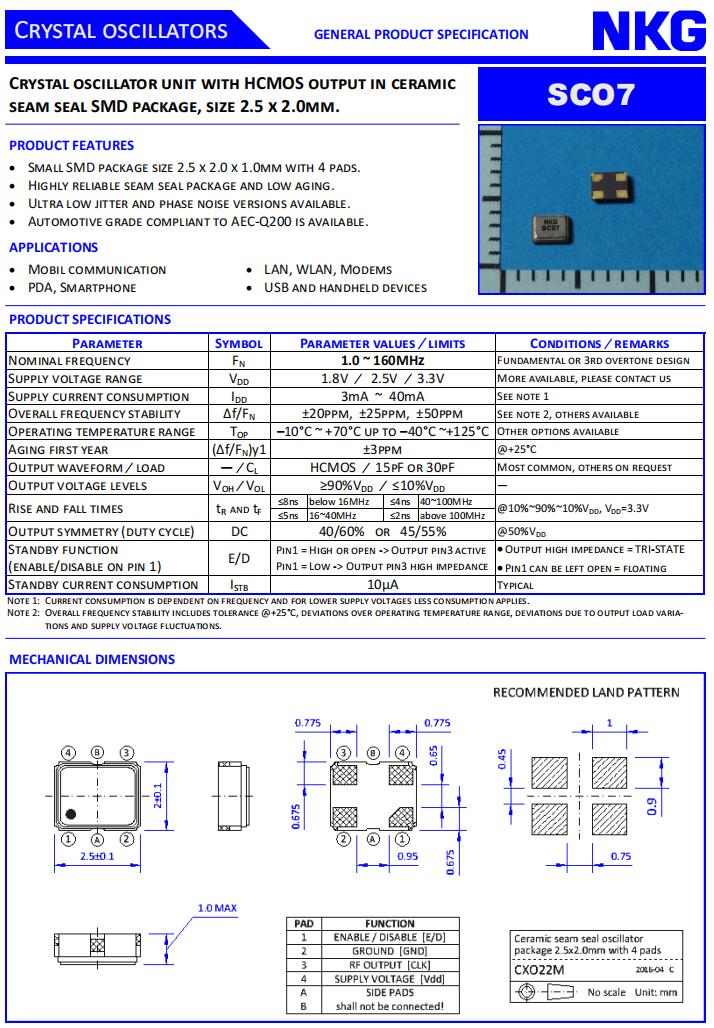

yijin-2 香港NKG晶振|SCO7|SCO7-9B-16M000-ZTS|2520石英晶振规格表

Parameter	Symbol	Specifications	Remarks
Frequency range	FN	16MHz	Fundamental or 3rd overtone design
Supply voltage range	VDD	2.5V	More available, please contact us
Supply current consumption	IDD	3mA ~ 40mA
Overall frequency stability	?f/FN	±50ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	–40°C ~+125°C	Options available
Aging first year	(Δf/FN)y1	±3ppm	@+25°C
Output waveform ? load	— ? CL	HCMOS /15pF or 30pF	Most common, others on request
Output voltage levels	VOH ? VOL	≥90%VDD /≤10%VDD	-
Output symmetry (duty cycle)	DC	40/60% or 45/55%	@50%VDD
Standby function (enable/disable on pin 1)	E/D	Pin1 = High or open -> Output pin3 active Pin1 = Low -> Output pin3 high impedance	?Output high impedance = TRI-STATE ?Pin1 can be left open = floating
Standby current consumption	ISTB	10µA	Typical

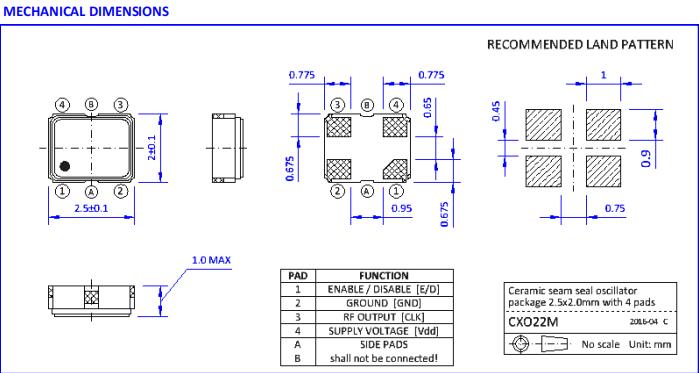

yijin-3 香港NKG晶振|SCO7|SCO7-9B-16M000-ZTS|2520石英晶振尺寸图

yijin-5

YJ-6
