NDK晶振,32.768K晶振,NX1610SE晶振,音叉晶体谐振器

频率:32.768KHZ

尺寸:1.6x1.0mm

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 NDK晶振,32.768K晶振,NX1610SE晶振,音叉晶体谐振器

NDK-1

NDK晶振日本电波工业株式会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.

现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.

日本电波工业株式会社NDK晶振经营范围:晶体谐振器、有源晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

经营理念:

要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用.

日本电波工业株式会社NDK晶振抢先取得社会需求,为客户提供高质量的服务与晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.

追求使用更方便、更稳定的发振源,创造更高的附加价值.

NDK晶振日本电波工业株式会社不畏失败,向困难挑战,努力培养出能自我开发的人才.

通过工作发扬人格.

尊重个人,努力提高员工的生活水平.

以与关系公司、供货商及包括地区社会在内的共同繁荣来回报投资者.

致力于保护地球环境,担负起责任.

yijin-1

NDK晶振,32.768K晶振,NX1610SE晶振,音叉晶体谐振器,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

NDK晶振规格

单位

NX1610SE晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF,9pF,12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

yijin-3

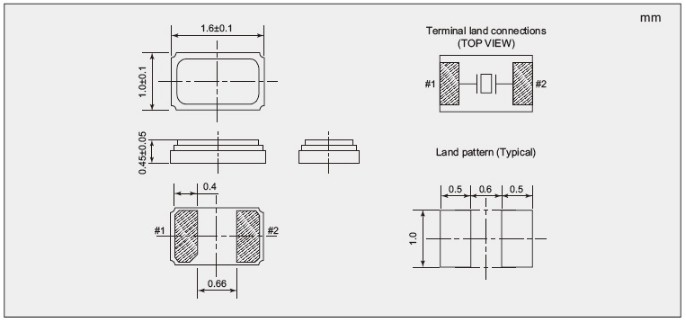

NX1610SE 1610

yijin-4

在使用NDK晶振时应注意以下事项:

注意事项(存放和工作条件)

1.产品存放条件

请将产品存放在温度和湿度稳定的室内,并避免存放在温度变化大的地方.请在以下条件下存放32.768K贴片晶振,石英晶振,晶体谐振器.

温度:-10+40/湿度:155%R.H.

2.存放有效期

晶体谐振器的有效期限(存放期限)为以密封且未开封包装发货后6个月.请在发货后6个月内使用本产品.如果本产品经过了长时间存放(超过6个月),则在使用时要小心谨慎,因为本产品的可焊性有可能降低和/或有可能发生锈蚀.请定期确认产品的可焊性和特性.NDK晶振,32.768K晶振,NX1610SE晶振,音叉晶体谐振器

3.产品存放注意事项

1)请不要将石英晶体存放在化学品气体环境下(酸性、碱性、碱基、有机酸、硫化物之类),因为产品元件特性的品质有可能由于存放在化学品气体环境下而降低和/或可焊性降低.

2)请不要在无任何衬垫物的情况下将晶体谐振器直接放置在地板,以避免受潮和生锈.

3)请不要将本品存放在诸如这类的地方:如潮湿高温处,阳光直射处以及存在振动处.

4)请在开封后立即使用本产品,因为如果在不良条件下存放,本产品的特性质量有可能降低和/或可焊性下降.

5)请不要让石英晶体跌落,以免陶瓷部件破裂.

4.其它:由于本产品未采用不透气密封,所以不能涂覆保形涂层和部件清洗.

yijin-5
