NDK晶振,石英晶振,NX1008AA晶振

频率:32MHZ~80MHZ

尺寸:1.0x0.8x0.25mm

1008mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能使用可靠性高.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息 NDK晶振,石英晶振,NX1008AA晶振

NDK-1

NDK晶振日本电波工业株式会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.

现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.

日本电波工业株式会社NDK晶振经营范围:石英晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

经营理念:

要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用.

日本电波工业株式会社NDK晶振抢先取得社会需求,为客户提供高质量的服务与晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.

追求使用更方便、更稳定的发振源,创造更高的附加价值.

NDK晶振日本电波工业株式会社不畏失败,向困难挑战,努力培养出能自我开发的人才.

通过工作发扬人格.

尊重个人,努力提高员工的生活水平.

以与关系公司、供货商及包括地区社会在内的共同繁荣来回报投资者.

致力于保护地球环境,担负起责任.

yijin-1

NDK晶振,石英晶振,NX1008AA晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

压电石英晶振主要是利用石英材料(水晶)的压电效应制成的电子原件和器件,压电效应是一种机电能量互换的现象,压电效应分为正压电效应和逆压电效应,正压电效应是以机械应力及,应变(形变)作用而使物体产生电荷或电压输出.逆压电效应是以电能输入使之产生机械能或,位移(形变)的输出.如果把交变电压施加到石英晶振芯片两个电极之间,当交变电压的频率与石英晶振芯片固有频率一致时,通过逆压电效应,芯片便产生机械振动,同时又通过正压电效应而输出电信号.石英晶振材料的压电效应是有方向性的,只有在电轴方向才具有压电效应.石英有天然自然的结晶体,也有人工制造的结晶体.天然石英和人造石英均为多面体形状.目前电子元器件使用的主要是人造石英材料.主要成分为SiO2.
产品主要有石英晶体谐振器,石英晶体振荡器.晶振主要特点有:高稳定性(年老化率小于+/- 5PPM),高Q(品质因数)值,低功耗,小体积,易于使用.
石英晶体谐振器与石英晶体振荡器产品主要应用于通讯器材,电脑,导航,航空航天,家用电器,电子数码等领域.一般石英晶体谐振器的频率可从数百赫兹至几百兆赫兹.

yijin-2

NDK晶振规格

单位

NX1008AA晶振频率范围

石英晶振基本条件

标准频率

f_nom

32MHZ~80MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-30°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

yijin-3

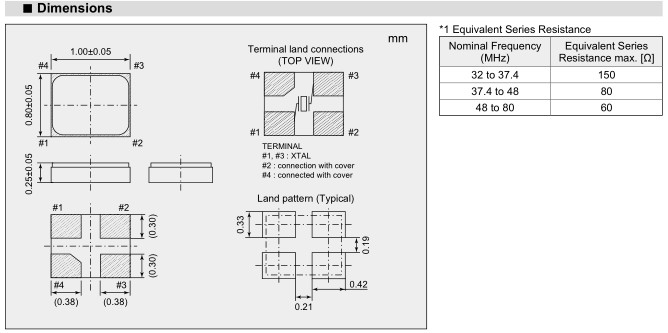

NX1008AA

yijin-4

在使用NDK晶振时应注意以下事项:

表面贴装晶体振荡器的安装

1)振荡器振动后温度快速变化

安装在板上当安装板的材料时,用于表面安装陶瓷晶体振荡器封装,有膨胀系数不同于膨胀系数陶瓷,焊接的圆角部分可能会裂开环境重复和极端温度变化会在很长一段时间内发生。在这种情况下,建议事先检查情况。NDK晶振,石英晶振,NX1008AA晶振

2)自动安装引起的冲击

当晶体振荡器被吸附或吸附时自动安装或超过规定的冲击安装在电路板上时给出的值,这会导致其特性发生变化或恶化。

3)板弯曲应力

如果在焊接晶体单元后PC板弯曲对于PC板,机械应力可能会导致焊接部分剥落或晶体单元封装裂纹。

3.清洁

对于可清洗石英晶振,贴片晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

4.储存

晶体振荡器的环境温度和湿度储存应根据常温和正常情况而定湿度(+545°C1075%)。温度和湿度以上显示的是确保环境的环境标准晶体振荡器的特性在进入时不会恶化使用或在长时间不使用电源后使用施加电源电压。但是,电气和机械特性,如振荡频率老化特性和焊接性能,可能会随时间而变化。因此它是建议不要将晶体振荡器存放起来长期(三个月或更长时间),虽然取决于关于他们的规格和配置,存储期限将不同。

此外,请勿将晶体振荡器存放在环境中高温高湿(相对湿度:75%或更多)以及产生腐蚀性气体的地方。如果你需要在暴露于海洋的环境中使用NDK贴片晶振,石英晶体振荡器微风或湿度高的地方和露水凝结容易发生,考虑使用密封的。

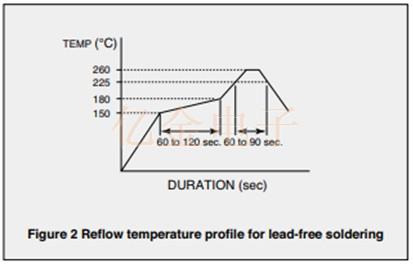

5.回流焊接

2显示了IR回流中的标准温度曲线焊接。

高精度振荡器(OCXO)和高精度振荡器的峰值温度以下类型的VCXO+ 245°C。有关更详细的回流曲线的查询,请联系我们。

hlhj

yijin-5
