NDK晶振,VCXO晶振,NV5032S晶振,压控晶体振荡器
频率:15M~2100MHZ

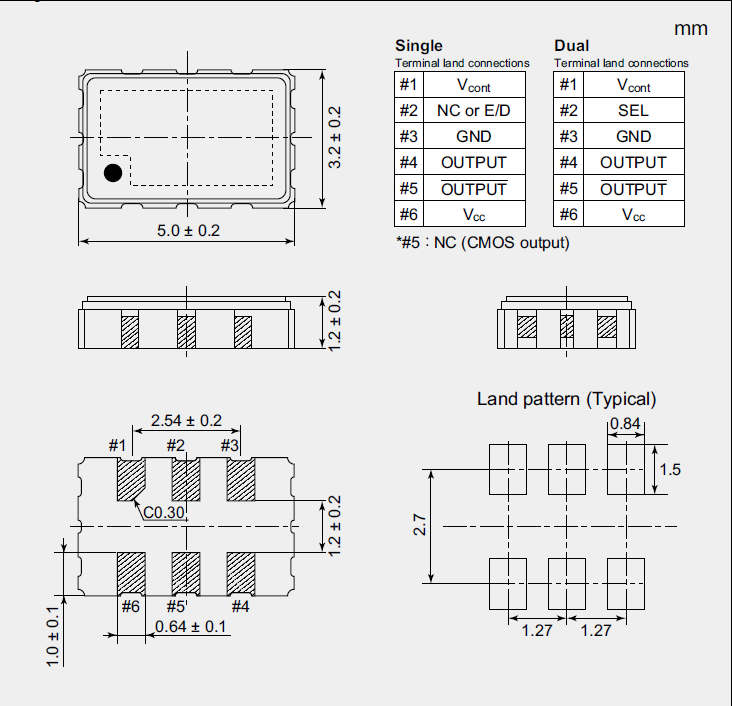

尺寸:5.0x3.2mm
日本电波工业株式会社NDK晶振经营范围:晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售
现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.
NDK晶振日本电波工业株式会社已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.
NDK晶振,VCXO晶振,NV5032S晶振,压控晶体振荡器,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.
对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.
NDK晶振型号 |
NV5032S晶振 |
|
输出频率范围 |
15~2100MHz |
|
标准频率 |
19.2MHz/26MHz/38.4MHz/40MHz/52MHz |
|
电源电压范围 |
+1.68~+3.5V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待机时电流 |
-更多详细参数请联系我们http://www.vc-tcxo.com/ |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
温度特性 |
±1.0×10-6,±2.5×10-6 max./-40~+85℃ |
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6 max./year |
|
频率控制 |
控制灵敏度 |
±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V |
频率控制极性 |
正极性 |
NDK电压控制晶体振荡器型号
NDK压控晶振型号
尺寸大小
频率范围
输出规格
频率
电压
L
W
H
Min.
Max.
[×10-6]
[VCC]
NV5032SB晶振
5.0
3.2
1.2
1.25
62
CMOS
±50
+3.3
NV5032SA晶振
5.0
3.2
1.2
62
170
CMOS
±50
+3.3
NV5032SC(低相位噪声)
5.0
3.2
1.2
100
200
LVPECL
±50
+3.3
NV7050SF压控晶振
7.0
5.0
1.6
1.25
62
CMOS
±50
+3.3
122.88
NV7050SA贴片晶振
7.0
5.0
1.6
62
170
CMOS
±50
+3.3
NV7050SA(低相位噪声)
7.0
5.0
1.6
100
200
LVPECL
±50
+3.3
NV7050SA(高温范围)
7.0
5.0
1.6
122.88
122.88
LVPECL
±50
+3.3
NV7050SA压控振荡器
7.0
5.0
1.6
80
170
LVPECL
±50
+3.3
NV13M08YK晶振
13.8
8.9
4.1
75
800
LVPECL
±50
+3.3
NV13M09WN晶振
13.8
9.2
2.8
75
800
LVPECL
±50
+3.3
(mm)
(MHz)
偏差
(V)
在使用NDK晶振时应注意
晶振在使用过程中需要注意哪些事项,晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题.NDK晶振,VCXO晶振,NV5032S晶振,压控晶体振荡器
大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振?
有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间.其实有源晶振在细分的情况下又能分成压控振荡器(VCXO)以及温补晶振(TCXO)这两者又可以合并为压控温补晶振(VC-TCXO),压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振,NDK高精密压控振荡器在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
