NDK晶振,有源晶振,NT2520SC晶振,2520温补晶振
频率:10M~52MHZ

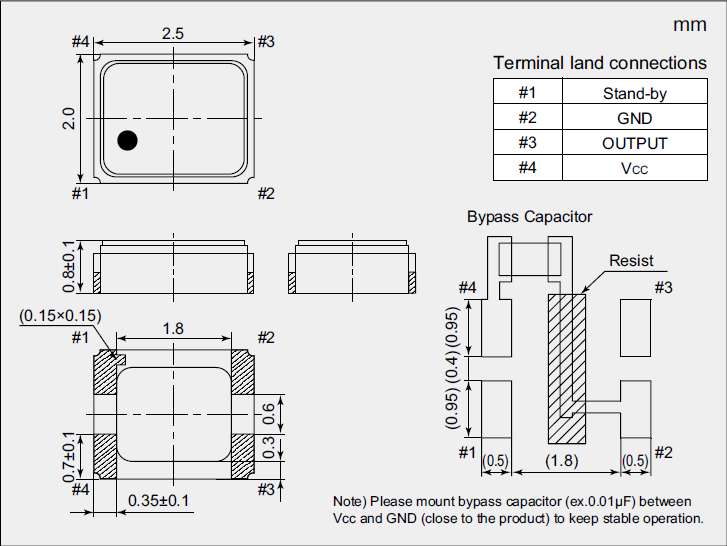

尺寸:2.5x2.0mm
2520mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) ,超小型,轻型.低消耗电流,贴片有源晶振产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
NDK晶振日本电波工业株式会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.
NDK晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.
NDK石英晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
NDK晶振,有源晶振,NT2520SC晶振,2520温补晶振,温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振(OCXO),因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是:25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.
NDK晶振型号 |
NT2520SC晶振 |
|
输出频率范围 |
10~52MHz |
|
标准频率 |
16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M |
|
电源电压范围 |
+1.68~+3.5V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz) |
|
待机时电流 |
-更多详细参数请联系我们http://www.vc-tcxo.com |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
温度特性 |
±0.5×10-6,±2.5×10-6 max./-30~+85℃ |
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6 max./year |
|
频率控制 |
控制灵敏度 |
- |
频率控制极性 |
- |
|
启动时间 |
2.0ms max. |
NDK小型2520温补石英晶体振荡器型号选择
特征 |
额定频率范围 |
频率 |
NDK晶振型号 |
对应宽温的 |
10~52 |
±0.5×10-6 |
NT2520SE晶振 |
CMOS出力,E/D機能付 |
10~52 |
±2.5×10-6 |
NT2520SC晶振 |
带有AFC(频率控制)功能 |
10~52 |
±2.0×10-6 |
NT2520SB温补晶振 |
适用于高精度GPS |
10~52 |
±0.5×10-6 |
NT2520SB晶振 |
适用于高精度GPS,具有E/D功能 |
10~52 |
±0.5×10-6 |
NT2520SD温补晶振 |
具有Enable/Disable功能 |
10~52 |
±2.0×10-6 |
NT2520SD温补晶振 |
在使用NDK晶振时应注意以下事项:
晶体振荡器的处理与其略有不同其他电子元件.请阅读以下注意事项小心地正确使用日本进口VC-TCXO振荡器,晶体振荡器确保设备的最佳性能.
1.电源旁路电容
使用本产品时,请放置一个约0.01的旁路电容μF,介于电源和GND之间(尽可能靠近产品终端尽可能).
2.安装表面贴装晶体时钟振荡器
(1)安装电路板后温度快速变化
当安装板的材料为表面安装时陶瓷有晶体时钟振荡器封装膨胀系数不同于陶瓷的膨胀系数材料,焊接的圆角部分可能会破裂,如果受到影响长时间反复发生极端温度变化.你在这样的条件下,建议情况是这样的事先检查过.NDK晶振,有源晶振,NT2520SC晶振,2520温补晶振
(2)通过自动安装进行冲击
当压电晶体,时钟振荡器被吸附或吸入时自动安装或超过的冲击过程安装振荡器时会发生指定值板,振荡器的特性会改变或恶化.
(3)板弯曲应力
将晶体时钟振荡器焊接到印刷后板,弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
