NDK晶振,NT2016SA晶振,NT2016SA-26.000000MHZ-NBG晶振

频率：26M

尺寸：2.0*1.6*0.8mm

NDK晶振是一家高价值的频率综合生产厂家,NT2016SA晶振,NT2016SA-26.000000MHZ-NBG晶振在丰富电子行业中是必不可少的,为社会的安全,安心,舒适作出贡献.订购热线0755-27876565.具有最适合于GPS用途的高稳定的频率温度特性。

订购热线：0755-27876565

NDK-2

日本电波工业株式会社NDK晶振经营范围：晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

日本电波工业株式会社NDK晶振的新概念的温补晶振,石英晶体振荡器器件.通过产品生命周期提高整体节能贡献和环境绩效的举措.制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱.

制造业-环保生产—我们将介绍一些情况下,发现CO2排放量的产品生命周期使用环境LCA方法.

NDK晶振日本电波工业株式会社所说的LCA指的是“生命周期评估”,它包括评估产品的寿命.在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成NDK石英晶体的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置.在ISO14000系列环境标准中也建立了国际标准.

yijin-1

NDK晶振,NT2016SA晶振,NT2016SA-26.000000MHZ-NBG晶振,2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8 mm,体积：0.0022 cm3,重量：0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

yijin-2

型号		NT2016SA晶振
输出频率范围		10~52MHz
标准频率		16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M
电源电压范围		+1.68~+3.5V
电源电压（Vcc）		1.8V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-更多详细参数请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

yijin-3

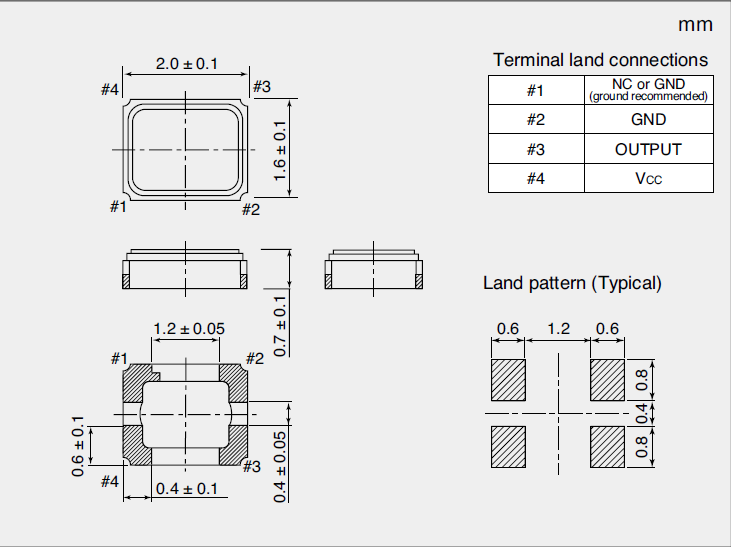

NT2016SA_2.0_1.6 TCXO

日本电波2016温补晶振型号表

特征	频率范围 (MHz)	频率温度特性	NDK晶振型号

对应宽温的	10～52	±0.5×10^-6	NT2016SE晶振
带有同一频率的两个输出功能	10～52	±2.0×10^-6	NT2016SC晶振
+1.2V、E/D功能	26～40	±0.5×10^-6	NT2016SB晶振
带有温度感应电压输出功能和E/D功能	10～52	±0.5×10^-6	NT2016SD温补晶振
带有AFC（频率控制）功能	10～52	±2.0×10^-6	NT2016SA晶振
适用于高精度GPS	10～52	±0.5×10^-6	NT2016SA温补晶振
适用于高精度GPS,E/D功能	10～52	±0.5×10^-6	NT2016SB晶振
具有Enable/Disable(Stand-by)功能	10～52	±2.0×10^-6	NT2016SB温补晶振
