日本进口NDK晶振,有源差分晶振,NP7050S-150MHZ无线通讯模块差分晶振

频率：150MHZ

尺寸：5.0x3.2mm

日本进口NDK晶振,有源差分晶振,NP7050S-150MHZ无线通讯模块差分晶振，日本NDK晶振公司,有源晶振,基站、以太网、光传输设备和服务器，支持较宽的频率范围。(15至2100MHz(频率调谐分辨率2×10-9))，频率选择功能(双、四、任意速率)，低抖动:类型130fs rms (@622.08MHz)，五种输出:CMOS, LVPECL, LVDS, CML, HCSL，支持低电源电压:+1.8V、+2.5V、+3.3V，低电流差分晶振，通讯差分晶振

订购热线：0755-27876565

NDK-2

yijin-1

日本进口NDK晶振,有源差分晶振,NP7050S-150MHZ无线通讯模块差分晶振，日本NDK晶振公司,有源晶振,基站、以太网、光传输设备和服务器，支持较宽的频率范围。(15至2100MHz(频率调谐分辨率2×10-9))，频率选择功能(双、四、任意速率)，低抖动:类型130fs rms (@622.08MHz)，五种输出:CMOS, LVPECL, LVDS, CML, HCSL，支持低电源电压:+1.8V、+2.5V、+3.3V，低电流差分晶振，通讯差分晶振

yijin-2

日本进口NDK晶振,有源差分晶振,NP7050S-150MHZ无线通讯模块差分晶振

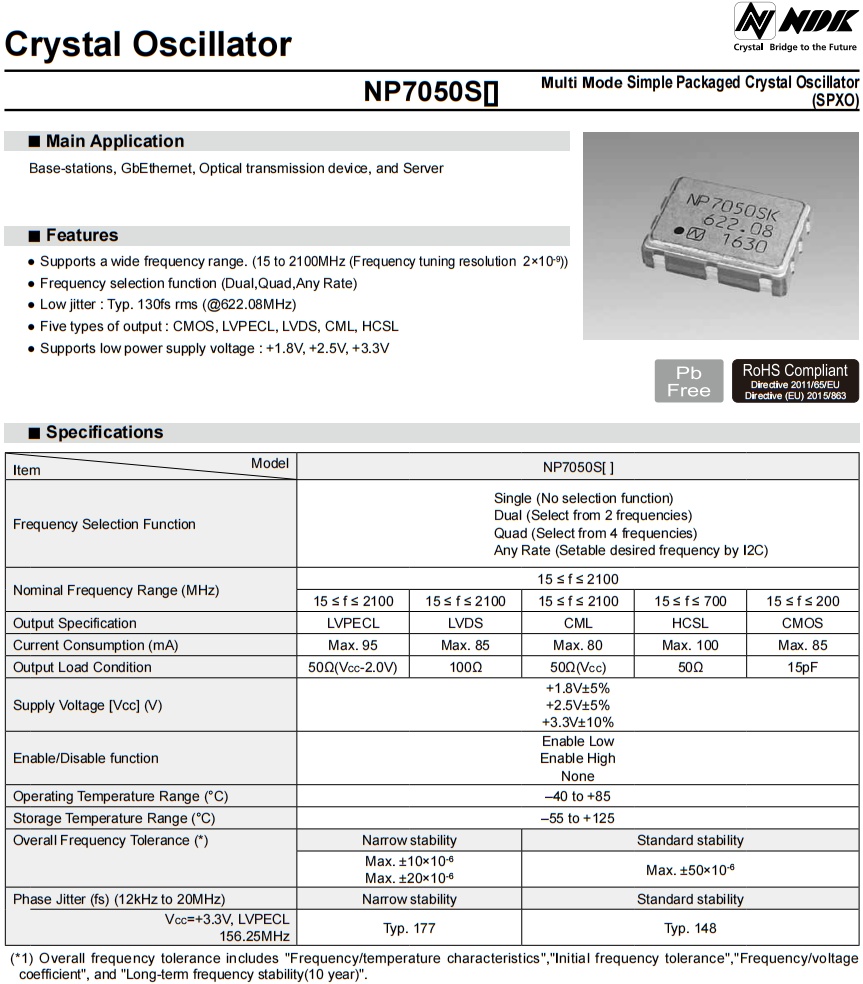

项目	型号	NP7050S
频率选择功能		单(无选择功能) 双频(从2个频率中选择) 四频(从4个频率中选择) 任意速率(通过I2C设置所需频率)
标称频率范围（MHz）		15 ≤ f ≤ 2100
		15 ≤ f ≤ 2100	15 ≤ f ≤ 2100	15 ≤ f ≤ 2100	15 ≤ f ≤ 700	15 ≤ f ≤ 200
输出规范		LVPECL	LVDS	CML	HCSL	CMOS
电流消耗量（mA）		Max. 95	Max. 85	Max. 80	Max. 100	Max. 85
输出负载条件		50Ω(VCC-2.0V)	100Ω	50Ω(VCC)	50Ω	15pF
电源电压（Vcc）		+1.8V±5% +2.5V±5% +3.3V±10%
启用/禁用功能		Enable Low Enable High None
工作温度范围（°C）		–40 to +85
储存温度范围（°C）		–55 to +125
总容许频率（*）		Narrow stability		Standard stability
		Max. ±10×10-6 Max. ±20×10-6		Max. ±50×10-6
相位抖动（fs）（12 kHz至20MHz)		Narrow stability		Standard stability
VCC=+3.3V, LVPECL 156.25MHz		Typ. 177		Typ. 148

日本进口NDK晶振,有源差分晶振,NP7050S-150MHZ无线通讯模块差分晶振

型号	常规频率[MHz]	规格编码	尺寸	输出类型	工作温度	储存温度	电源电压
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVPECL	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~2100		5.0x3.2	LVDS	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	1.8
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	2.5
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	3.3
NP5032SK,SL,SM,SN	15~700		5.0x3.2	HCSL	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVPECL	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~2100		7.0x5.0	LVDS	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	1.8
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	2.5
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	3.3
NP7050SK,SL,SM,SN	15~700		7.0x5.0	HCSL	-40?+85	-55?+125	3.3
