DSB321SE晶振,3225温补有源振荡器,小体积TCXO石英晶振

当前位置：首页 » KDS晶振 » KDS晶振,TCXO晶振,DSB321SE晶振

prevnext

KDS晶振,TCXO晶振,DSB321SE晶振

频率：9.6M~40MHZ

尺寸：3.2x2.5mm

温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

订购热线：0755-27876565

KDS-1

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.

日本株式会社大真空KDS晶振三种信赖行为守则：

可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情.

可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地.

可靠的公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐.

yijin-1

KDS晶振,TCXO晶振,DSB321SE晶振,温补晶振相位噪声和抖动是对同一种现象的两种不同的定量方式,是对短期稳定度的真实度量.石英晶体振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能.采用锁相环合成器产生输出频率的石英晶体振荡器比采用非锁相环技术的振荡器一般呈现较差的相位噪声性能.但相对的,拥有好的相位噪声和抖动的同时振荡器的设计复杂,体积大,频率低,造价高.实际上相位噪声和抖动是短期频率稳定度的度量,所以一般越高端的晶振,即频稳越好的晶振,这些指标也相应越好.

1.、牵引范围（VCXO）：是针对VCXO压控晶振的参数.

带有压控功能的晶振为（VCXO）,即通过调节控制电压改变输出频率.牵引范围为变化频率(增大或减少)与中心频率的比值.此值一般用ppm表示.通常牵引范围大约为100 - 200ppm,取决于VCXO压控晶振的结构和所选择的晶体.

2.、封装：

与其它电子元件相似,石英晶体振荡器亦采用愈来愈小型的封装.通常,较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵.所以,小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷.我们的石英晶体振荡器有插件晶振(DIP)、贴片晶振(SMD)封装,插件晶振如长方形的DIP14封装,正方形的DIP8插件晶振封装等,贴片晶振有7.0*5.0mm贴片晶振、6.0*3.5mm贴片晶振,5.0*3.2mm贴片晶振,3.2*2.5mm贴片晶振,2.5*2.0mm贴片晶振等封装.

3老化率：

随着时间的推移,频率值随着晶振变化的大小,有年老化和日老化两种指标.高精度恒温晶振（OCXO）可以达到10-8 ppm/年.

以上是选型时工程师应考虑的晶振参数,前5个参数一般就能选出相对应的石英晶振型号.其中最重要的指标是晶振频率稳定度.所谓高端,就是晶振频率稳定度非常好的晶振.

yijin-2

KDS晶振型号		DSB321SE晶振
输出频率范围		9.6M~40MHz
标准频率		19.2MHz/26MHz/38.4MHz/40MHz
电源电压范围		+1.8V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-获取等多晶振参数信息请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	±3.0×10^-6,±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6,±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

yijin-3

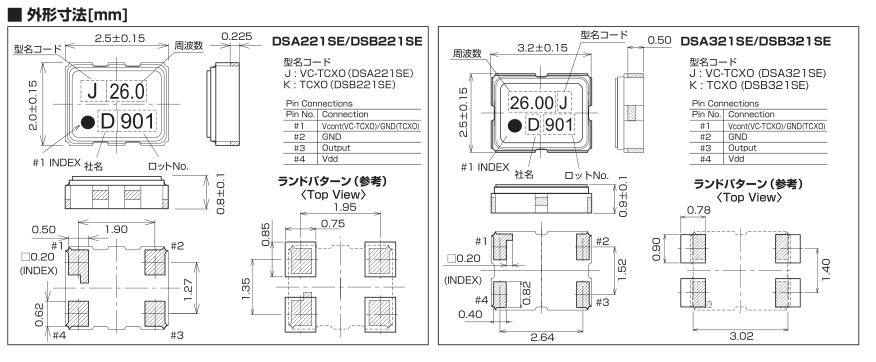

DSA_DSB_221_321_SE

在使用KDS晶振时应注意以下事项
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

1:机械振动的影响

当KDS晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

2:PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.KDS晶振,TCXO晶振,DSB321SE晶振

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些温补晶振,石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

yijin-5
