日本大真空晶体,温补晶振,DSB321SCA晶振

频率：13M~52MHZ

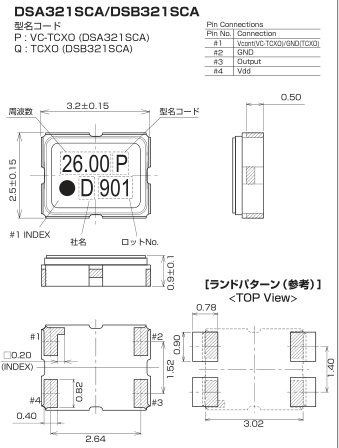

尺寸：3.2x2.5mm

温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

订购热线：0755-27876565

KDS-2

日本株式会社大真空KDS晶振发展史：

1959年在在神户市成立加工电子零件和石英晶体,进口晶振,爱普生晶体,KDS晶振,石英水晶振荡子.

1963公司变更为合股公司组织.

1965开始大规模生产石英晶体谐振器,32.768K钟表晶振,温补晶振,石英晶体振荡器等部件.

1970年日本株式会社大真空KDS晶振在东京办事处开业.

1973年开设kurodasho厂（现在的西胁工厂）生产晶体管.

1974年开设川厂（现在的凉厂）是目前人造石英晶体,（SPXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等生产规模最大的.

1976年开设宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产,在加古川市完成新总部.

1977年成立和谐电子公司建立大真空（美国）有限公司开始向美国市场供应晶体谐振器.

1980年开设鸟取工厂（目前鸟取生产部）对晶体谐振器生产增加.同年开始生产石英晶体滤波器和晶振时钟.

1981年建立大真空（香港）公司开始提供音叉型石英晶体谐振器,晶体振荡器,有源晶振的香港和中国市场.

1983年大阪证券交易所二期上市.

1984年独立完成中心实验室,开设德岛工厂（目前德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器,开始大规模生产光学低通滤波器.

1985年打开德岛第二厂开始生产陶瓷产品,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市.

1987名古屋办事处开业.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.

1988建立大真空（新加坡）有限公司加强在东盟地区销售.

1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.

1990-1991大阪证券交易所第一节上市.建立大真空（德国）公司加强在欧洲的销售.

1993建立了天津该公司开始音叉型石英晶体谐振器,石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体的海外生产.

1996日本株式会社大真空KDS晶振获得ISO9001（国际标准化组织质量管理标准）.

1998（获得QS9000质量标准/汽车质量保证管理体系.）

2000获得ISO14001（环境管理体系由国际标准化组织）,获得ISO / TS 16949（技术规范由国际标准化组织）.

2003扩大生产规模天津加工厂面积,成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为我公司的综合子公司加强石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务.

2010日本株式会社大真空KDS晶振建立大真空（泰国）有限公司.

2012日本株式会社大真空KDS晶振扩大在加古川市中央实验室的地板尺寸.

2013东京证券交易所第一节上市.

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

yijin-1

日本大真空晶体,温补晶振,DSB321SCA晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一.KDS晶振集团具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

yijin-2

KDS晶振型号		DSB321SCA晶振
输出频率范围		13M ~52MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+2.6~+3.3V
电源电压（Vcc）		+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-更多相关参数信息请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.
