日本大真空晶体,压控温补晶振,DSA322MB晶振,DSA322MA晶振
频率:9.6M~40MHZ
尺寸:3.2x2.5mm
日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO晶振)、陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.
日本株式会社大真空KDS晶振三种信赖行为守则:
可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情.
可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地.
可靠的公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐.
1我们对公司的管理政策、管理原则和管理措施有正确的认识,并本着公司和全社会的利益,不关心个人的利益和成本.
2我们将从观念到问题的解决,而不受制于陈规或惯例.
3我们会不时与有关人士进行讨论,如有需要,以方便谈判的调整,并将建立良好的关系,试图解决任何问题的诚意.
4我们将通过理解对方的立场,继续说服对方,以便处理石英晶振,贴片晶振,陶瓷雾化片,石英晶体谐振器,任何疑难问题.
5KDS晶振将始终有一个环境兼容性和执行环境兼容的活动作为我们的主要主题之一.
6我们将在每一种情况下充满信心地工作并有精神完成工作.
7我们将努力建立这样的性格和个人磁性被接受和信任周围的每一个人.
8我们要努力建立良好的人际关系,有时要勇于接受别人的脆弱.
9我们将遵守法律法规以及任何规则,包括KDS晶振各种规章制度和既定的社会规范,并确保信息的安全性认识到信息的重要性.
10我们将始终采取一个明智的行动作为社会成员.
日本大真空晶体,压控温补晶振,DSA322MB晶振,DSA322MA晶振,有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
石英晶振高精度晶片的抛光技术:KDS贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
KDS晶振型号 |
DSA322MB晶振 | |
输出频率范围 |
9.6M~40MHz |
|
标准频率 |
19.2MHz/26MHz/38.4MHz/40MHz |
|
电源电压范围 |
+2.3V~+3.5V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待机时电流 |
-获取等多晶振参数信息请联系我们http://www.vc-tcxo.com |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
温度特性 |
±1.0×10-6,±2.5×10-6 max./-30~+85℃ |
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6 max./year |
|
频率控制 |
控制灵敏度 |
±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
频率控制极性 |
正极性 |
KDS晶振型号 |
DSA322MA晶振 | |
输出频率范围 |
9.6~38.4MHz |
|
标准频率 |
19.2MHz/26MHz/38.4MHz |
|
电源电压范围 |
+2.8~+3.0V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待机时电流 |
-更多晶振参数信息请联系我们http://www.vc-tcxo.com/ |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
温度特性 |
±1.0×10-6,±2.5×10-6 max./-30~+85℃ |
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6 max./year |
|
频率控制 |
控制灵敏度 |
±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
频率控制极性 |
正极性 |

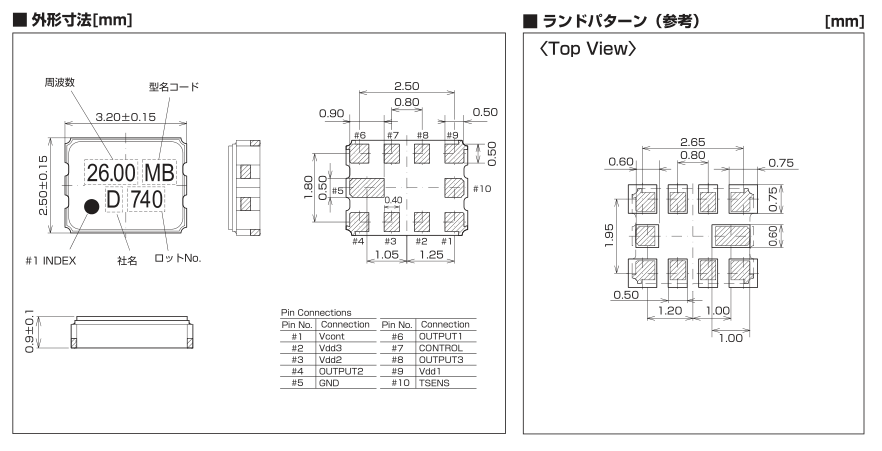

DSA3225MB晶振尺寸图

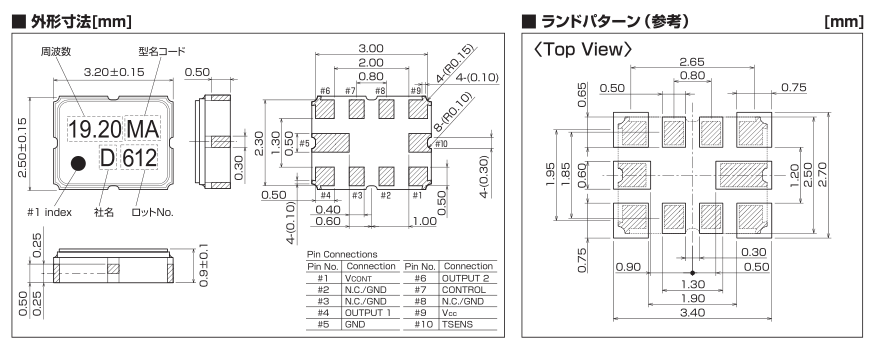

DSA322MA晶振尺寸图
- 在使用日本大真空晶体时应注意以下事项
以下是石英晶振电路设计匹配问题:
一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:
镉和CG是外部负载电容,其中已建成的芯片组. (请参阅芯片组的规格)
Rf为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.日本大真空晶体,压控温补晶振,DSA322MB晶振,DSA322MA晶振
Rd为限流电阻470Ω与1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.
一个稳定的振荡电路需要的负电阻,其值应是KDS晶振,KDS贴片晶振阻力的至少五倍.它可写为|-R|>5的Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻(-R)以下说明:
线路连接的电阻(R)与晶体串联
(2)从起点到振荡的停止点调整R的值.
(3)振荡期间测量R的值.
(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力.
附:所连接的电路的杂散电容,可能会影响测定值.
如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况:
降低外部电容(Cd和CG)的值,并采用其他KDS晶振具有较低负载电容(CL).
采用具有较低电阻(RR)的晶振.
使用光盘和CG的不等价的设计.我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.
当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.
但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法.如有不明白请联系我公司晶振的应用工程师寻求进一步的帮助,如果你的问题不能得到解决.系统无法运行,因为晶体没有足够的输出波形振幅.
