大真空晶振,VC-TCXO晶振,DSA221SJ晶振

频率：10M~40MHZ

尺寸：2.5x2.0mm

2520压控温补有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-27876565

KDS-2

日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括石英晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.

KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

KDS晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

日本株式会社大真空KDS晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

yijin-1

大真空晶振,VC-TCXO晶振,DSA221SJ晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

压电石英晶振主要是利用石英材料（水晶）的压电效应制成的电子原件和器件,压电效应是一种机电能量互换的现象,压电效应分为正压电效应和逆压电效应,正压电效应是以机械应力及,应变（形变）作用而使物体产生电荷或电压输出.逆压电效应是以电能输入使之产生机械能或,位移（形变）的输出.如果把交变电压施加到石英晶振芯片两个电极之间,当交变电压的频率与石英晶振芯片固有频率一致时,通过逆压电效应,芯片便产生机械振动,同时又通过正压电效应而输出电信号.石英晶振材料的压电效应是有方向性的,只有在电轴方向才具有压电效应.石英有天然自然的结晶体,也有人工制造的结晶体.天然石英和人造石英均为多面体形状.目前电子元器件使用的主要是人造石英材料.主要成分为SiO2.

产品主要有石英晶体谐振器,石英晶体振荡器.晶振主要特点有：高稳定性（年老化率小于+/- 5PPM）,高Q（品质因数）值,低功耗,小体积,易于使用.

石英晶体谐振器与石英晶体振荡器产品主要应用于通讯器材,电脑,导航,航空航天,家用电器,电子数码等领域.一般石英晶体谐振器的

频率可从数百赫兹至几百兆赫兹.

yijin-2

KDS晶振型号		DSA221SJ晶振
输出频率范围		10M~40MHz
标准频率		10/12.6/12.8/13/14.4/14.85/16.8/19.2/19.68/19.8/20 MHz
电源电压范围		+2.6V~+3.3V
电源电压（Vcc）		+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-更多晶振参数信息请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	±3.0×10^-6,±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6,±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

yijin-3

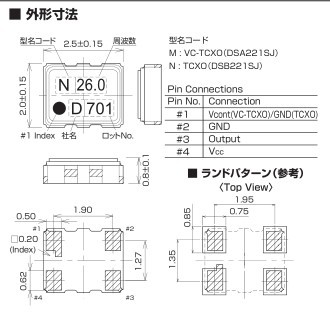

DSA221SJ

yijin-4 在使用KDS晶振时应注意以下事项

晶体高精度的频率、电阻的测量技术

注意：在石英晶振晶体测量中各个厂家的仪器会存在一定的差距（误差）,所以应对晶振晶体测试仪器做特别管制.尤其是小公差产品.目前本公司的标准仪器在品管部.DIP产品为 250A,SMD晶振产品为250B.品管部应对公司内每台单机每个月进行一次校对.自动测试机用平移法进行测试.同时保留和记录与不同客户之间的误差.在生产中用平移法解决.
