VC-TCXO振荡器,1XXA32000MBA,2520贴片晶振,进口KDS晶振,DSA221SDN

频率：32.000MHz

尺寸：2.5*2.0*0.8mm

VC-TCXO振荡器,1XXA32000MBA,2520贴片晶振,进口KDS晶振,DSA221SDN 小体积 2520 贴片晶振是小型化市场的福音，2520 因本身体积小型，厚度薄等特点，被使用在移动通讯，蓝牙设备等领域中。DSA221SDN系列中的1XXA32000MBA晶振频率是32MHz，是2520贴片晶振，该晶振为进口KDS晶振，属于有源晶振种类中的压控温补晶振，即VC-TCXO振荡器。VC-TCXO晶振多应用于：智能手机晶体、无线基站、精密仪器、GPS卫星、汽车应用等。

订购热线：0755-27876565

yijin-1

VC-TCXO振荡器,1XXA32000MBA,2520贴片晶振,进口KDS晶振,DSA221SDN

小体积 2520 贴片晶振是小型化市场的福音，2520 因本身体积小型，厚度薄等特点，被使用在移动通讯，蓝牙设备等领域中。DSA221SDN系列中的1XXA32000MBA晶振频率是32MHz，是2520贴片晶振，该晶振为进口KDS晶振，属于有源晶振种类中的压控温补晶振，即VC-TCXO晶振。VC-TCXO晶振多应用于：智能手机晶体、无线基站、精密仪器、GPS卫星、汽车应用等。

KDS即是日本大真空株式会社（DASHINKU CORP），成立于1951年，至今已有50多年的历史。是全球领先的三大晶振制造商之一。其制造工场主要分布在日本本土、中国大陆、中国台湾、泰国、印度尼西亚等十个制造中心。其中天津工场是全球晶振行业最大的单体制造工厂。也是全球最大的TF型（主要是32.768KHz）晶振制造工厂。KDS晶振产品在业界属于高端产品，其应用偏向中高端市场。产品广泛应用于电表、水表等计量仪表、汽车电子、工业控制系统、金融微电子、医疗电子设备、高端消费类产品、通信终端和网络设备、便携式产品等行业。

yijin-2

VC-TCXO振荡器,1XXA32000MBA,2520贴片晶振,进口KDS晶振,DSA221SDN

类型	DSA221SDN (VC-TCXO)
频率范围	9.6?52MHz
标准频率	19.2MHz/26MHz/38.4MHz/40MHz/52MHz
电源电压范围	+1.68?+3.5V
电源电压（Vcc）	+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流	+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
输出电压	0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载	10kΩ//10pF
常温偏差	±1.5×10-6 max.（After 2 reflows）
温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃ (Option)
包装单位	3000pcs./reel（φ180）

yijin-3

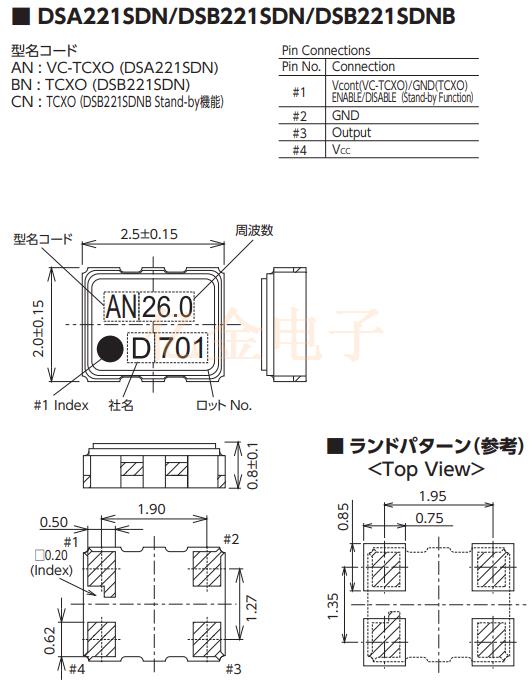

VC-TCXO振荡器,1XXA32000MBA,2520贴片晶振,进口KDS晶振,DSA221SDN

yijin-4

VC-TCXO振荡器,1XXA32000MBA,2520贴片晶振,进口KDS晶振,DSA221SDN

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5：卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

yijin-5
