日本KDS大真空SMD-49,1AJ17408AAGA石英贴片晶振

频率：3.072~70MHZ

尺寸：11.0x4.6mm

日本KDS大真空SMD-49,1AJ17408AAGA石英贴片晶振，日本进口KDS大真空晶振，SMD-49是一款小体积晶振，尺寸11.0x4.6mm两脚贴片晶振，1AJ240006AEA无源晶振，1AJ240006BB石英晶体谐振器，1AR270002EH石英贴片晶振，1AR245766BE表面贴装型水晶振子/MHz频带水晶振子，1AJ160006BL支持−40℃~+125℃的宽工作温度范围，耐高温晶振，无铅环保晶振，频率稳定度优异，耐冲击性、高精度，耐振性等高可靠性，支持自动安装回流焊接，支持RoHS/ELV。符合AEC-Q200标准，该贴片晶振被广泛用于通讯设备晶振，无线网络晶振，蓝牙模块晶振，汽车电子晶振，导航仪晶振，GPS定位晶振，物联网等应用.

订购热线：0755-27876565

yijin-2

日本KDS大真空SMD-49,1AJ17408AAGA石英贴片晶振，参数图

型名	SMD-49
周波数範囲	3.072~33.9MHz	26~70MHz
オーバトーン次数	Fundamental
負荷容量	8pF, 10pF, 12pF, 20pF
励振レベル	10μW （300μW max.）	50μW （1mW max.）
周波数許容偏差	±50×10-6 ，±100×10-6（at 25℃)
周波数温度特性	±50×10-6/-10~＋60℃
	±100×10-6/-30~＋80℃
保存温度範囲	-40~＋85℃
梱包単位（1）	1000pcs./reel （φ330）

yijin-3

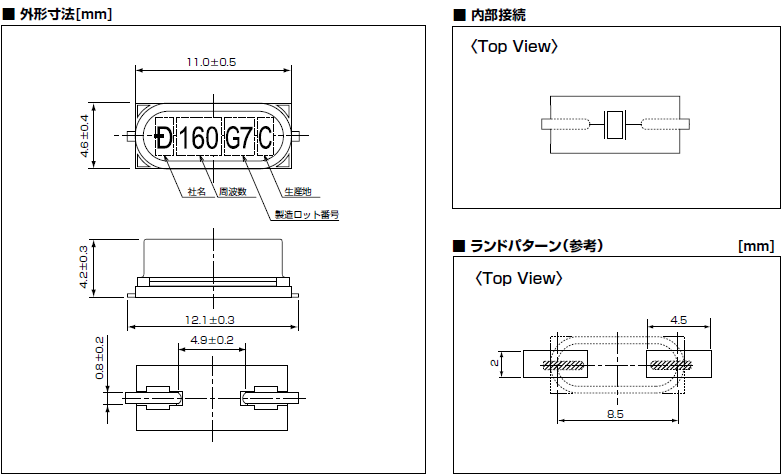

日本KDS大真空SMD-49,1AJ17408AAGA石英贴片晶振，尺寸图

yijin-4

日本KDS大真空SMD-49,1AJ17408AAGA石英贴片晶振

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶振产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些贴片晶振.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.日本KDS大真空SMD-49,1AJ17408AAGA石英贴片晶振
机械振动的影响
当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

品牌	原厂代码	型号	尺寸	频率
KDS晶振	1AJ043324C	SMD-49	11*4.6	4.332M
KDS晶振	1AJ17408AAGA	SMD-49	11*4.6	17.408M
KDS晶振	1AJ250004B	SMD-49	11*4.6	25.000M
KDS晶振	1AJ100005B	SMD-49	11*4.6	10.000M
KDS晶振	1AJ240006AEA	SMD-49	11*4.6	24.000M
KDS晶振	1AJ240006AK	SMD-49	11*4.6	24.000M
KDS晶振	1AJ240006BB	SMD-49	11*4.6	24.000M
KDS晶振	1AJ245765C	SMD-49	11*4.6	24.576M
KDS晶振	1AR270002GA	SMD-49	11*4.6	27.000M
KDS晶振	1AR304002A	SMD-49	11*4.6	30.400M
KDS晶振	1AR245766AZ	SMD-49	11*4.6	24.576M
KDS晶振	1AR245766BE	SMD-49	11*4.6	24.576M
KDS晶振	1AR270002CG	SMD-49	11*4.6	27.000M
KDS晶振	1AR270002CGA	SMD-49	11*4.6	27.000M
KDS晶振	1AR270002EH	SMD-49	11*4.6	27.000M
KDS晶振	1AV270002BA	SMD-49	11*4.6	27.000M
KDS晶振	1AR270002CQ	SMD-49	11*4.6	27.000M
KDS晶振	1AJ270002CH	SMD-49	11*4.6	27.000M
KDS晶振	1AJ270002DT	SMD-49	11*4.6	27.000M
KDS晶振	1AR11059CEB	SMD-49	11*4.6	11.0592MHZ
KDS晶振	1AJ039286A	SMD-49	11*4.6	3.928231MHZ
KDS晶振	1AJ160006BL	SMD-49贴片晶振	11*4.6	16.000MHZ
KDS晶振	1AJ16000EEL	SMD-49	11*4.6	16.000MHZ
KDS晶振	1AJ160003D	SMD-49	11*4.6	16.000MHZ
KDS晶振	1AJ073726AV	SMD-49	11*4.6	7.3728MHZ
KDS晶振	1AJ040003DJ	SMD-49	11*4.6	4.000MHZ
KDS晶振	1AR300002CT	SMD-49	11*4.6	30.000M
KDS晶振	1AJ099976A	SMD-49	11*4.6	9.9975M
KDS晶振	1AR040003DK	SMD-49	11*4.6	4.000MHZ
