村田晶振,贴片陶瓷晶振,CSTCE20M0V53-R0晶振,CSTCE_V晶振

频率：14M~20MHZ

尺寸：3.2x1.3mm

晶振有内藏负载电容的“陶瓷晶振”。电子的陶瓷晶振“压电陶瓷”，作为微处理器电路板上时钟振荡器的最适合元件得到了广泛应用。ZTT三脚晶振产品系列可用于振荡电路设计，无需外部负载电容器，既获得了高密度安装，又降低了成本。

订购热线：0755-27876565

muRata-2

村田自1973年在中国香港成立第一家销售公司起,至今村田陶瓷晶振中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.

村田公司是一家使用性能优异电子原料,设计、制造最先进的陶瓷晶振,陶瓷晶体谐振器,陶瓷滤波器电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影.

村田制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.

2009年度,根据环境管理体系中的规定,村田在其日本国内的所有事业所和海外的所有生产基地中,建立了绿色经营活动的框架,通过共享与绿色经营有关的信息,致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力.

村田晶振,贴片陶瓷晶振,CSTCE20M0V53-R0晶振,CSTCE_V晶振,振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.贴片的体积有以下几种：

7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备

yijin-2

CSTCE20M0V53-R0晶振	SMD
频率	20.000MHz
频率公差	±0.5%
工作温度范围	-20℃ to 80℃，工业级-40℃ to 125℃
频率温度特性	±0.3%
频率老化	±0.2%
清洗	Not available
谐振阻抗	40Ω
内置负载电容	15pF

yijin-3

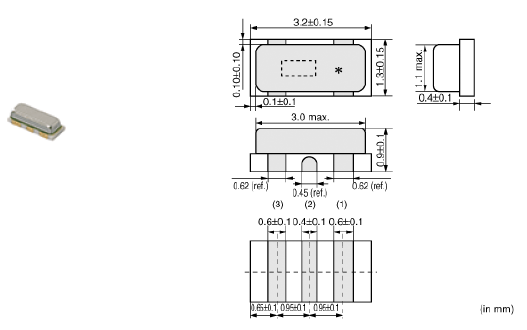

CSTCE20M0V53-R0 3.2-1.3

yijin-4 在使用村田晶振时应注意以下事项：

早期主要以陶瓷系列为主的村田公司在2009年也开始研发石英晶振系列,村田和东京电波建立了业务合作关系之后,通过利用东京电波拥有的高品质的石英晶体元件,加上村田的生产技术,共同开发出符合市场要求的定时元件
1. 焊接条件(1) 回流焊接如右侧温度曲线所示,对振荡子施加一个热应力;然后在自然状态下放置1小时后,对振荡子进行测量.(a) 预热条件为+150到+180℃,60到120秒钟.温度升高到+150℃的时间应长于30秒钟.(b) 加热条件为最低温度+230℃时不超过40秒钟,峰值温度狙应低于+260℃
2．烙铁将温度为+300±5℃的烙铁置于振荡子电极上方0.5mm处.将通过烙铁熔化的焊料施加到电极上 3±1秒钟;然后,在自然状态下放置24小时后,对振荡子进行测量.村田晶振,贴片陶瓷晶振,CSTCE20M0V53-R0晶振,CSTCE_V晶振
