精工晶振,时钟晶振,SC-32T晶振

频率：32.768KHz

尺寸：3.2*1.5*0.6mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

小体积贴片3215mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.

订购热线：0755-27876565

SEIKO-1 日本精工晶振株式会社精工晶振自创业以来始终秉承着“永远领先时代一步”的经营姿态，不断推进着革新。我们牢记着这一自创业以来继承至今的理念和“把握顾客感性”这一崭新的理念，精工晶振制定了“让时代与心灵悦动SEIKO晶振”的企业口号。SEIKO生产的石英晶振型号并不是很多，但是质量绝对可以和日产任何一个大品牌“媲美”。低负载贴片晶体,3215石英谐振器,SC-32T晶振
SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写，也成为SII。SII拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商，同时也生产电脑打印机。做电子元器件，在石英振子这一方面，SII也是做的非常之出色的,精工晶振株式会社SMD晶振用多样的技术支持高度发展的社会和产业。
此外，精工株式会社还生产温补晶振,石英晶体振荡器，ABS刹车零件、发动机、变速器零件等汽车配件，以及数码相机的快门等产品。除此以外，我们生产的机床产品凝聚了精工在金属加工领域所积累的高度工艺，得到了众多汽车零件厂商的青睐，为其高精度的生产制造贡献着自己的力量。

yijin-1

精工晶振,时钟晶振,SC-32T晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性.晶振高精密点胶技术:石英晶振晶片胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用,使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

yijin-2

精工晶振	单位	SC-32T晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF、7pF、9pF、12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

yijin-3

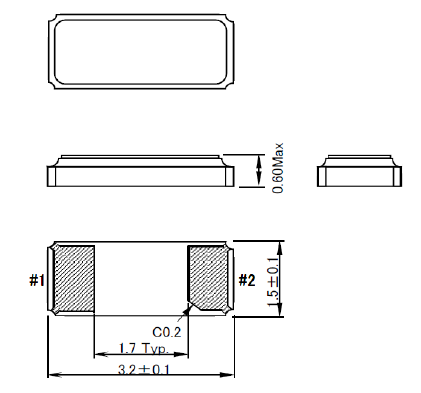

SC-32T 3215

yijin-4

晶振的软焊温度条件被设计成可以和普通电子零部件同时作业，但如果是超过规格以上的高温，则频率有可能发生较大的变化，因此请避免不必要的高温度。精工晶振,时钟晶振,SC-32T晶振
有关SC-32T晶振产品的回流焊焊接温度描述，请参照“表面贴装型晶体产品的回流焊焊接温度描述”。
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然3215贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得精工石英晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。低负载贴片晶体,3215石英谐振器,SC-32T晶振

yijin-5
