精工晶振,贴片晶振,SC-32A晶振

频率:32.768KHz

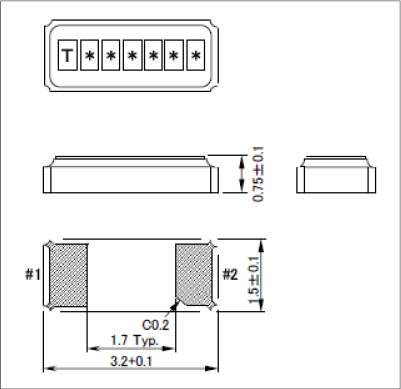

尺寸:3.2*1.5*0.75mm

工作温度:-55℃~+125℃

保存温度:-55℃~+125℃

负载电容:12.5pF

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器.


订购热线:0755-27876565
QQ咨询 点击这里给我发消息 精工晶振,贴片晶振,SC-32A晶振

SEIKO-1为实现长期愿景,旨在于2020年前成为全球市场的领先企业,启动了第6次中期经营计划。业务战略的目标是成为以腕表业务为核心的高收益集团,推进“收益能力的强化与面向成长的投资”。此外,彻底推进“经营基础的强化”,特别是在企业治理体制中谋求进一步的强化,设置以独立外部董事为核心的咨询委员会,引进董事会的有效性评估机制等。
精工晶振株式会社精工晶振用多样的技术支持高度发展的社会和产业用精密加工技术支持社会发展:精工运用源自腕表制造的精密加工技术,制造从医疗仪器到汽车、手机的广泛领域的精密零件,支持社会发展。运用通过制造钟表所积累的精密加工技术,我们还提供石英晶振,有源晶振,压控振荡器,精密切削零件产品,石英晶振被广泛的应用于硬盘驱动器零件、医疗器械、照相机、电机和手机等各种领域。耐高温32.768K晶振,汽车级贴片音叉晶体,SC-32A晶振
SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写,也成为SII。SII拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商,同时也生产电脑打印机。精工SEIKO已被列入全球晶振行业十强企业名单中。2012年精工SEIKO集团在国内投资1530万美元建设生产基地。更大的弥补了国内市场对高端晶体的需求。

yijin-1

精工晶振,贴片晶振,SC-32A晶振.小体积贴片3215mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型,具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1.是指球面加工曲率半径的工艺设计(a.球面的余弦磨量; b.球面的均匀磨量;c.球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算).

yijin-2

精工晶振

单位

SC-32A晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-55°C  +125°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW  100μW

频率公差

f_— l

±5ppm、±10ppm、±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF、7pF、9pF、12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

yijin-3

SC-32P 3215

yijin-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管SC-32A晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于3215耐高温晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。精工晶振,贴片晶振,SC-32A晶振
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存压电晶体谐振器产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。耐高温32.768K晶振,汽车级贴片音叉晶体,SC-32A晶振
