精工晶振,32.768K,SC-20S晶振,Q-SC20S03220C5AAAF晶振

频率：32.768KHz

尺寸：2.05*1.2*0.6mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27876565

SEIKO-1 运用通过制造钟表所积累的精密加工技术，我们还提供石英晶振,有源晶振,压控振荡器,精密切削零件产品，石英晶振被广泛的应用于硬盘驱动器零件、医疗器械、照相机、电机和手机等各种领域。精工爱普生株式会社精工晶振永恒不变主体就是,依靠“觉得可靠的质量”让顾客得到放心和满足。
精工32.768K钟表晶振,贴片晶振,石英晶体谐振器具有小型、低功耗和高性能的特点。在数码家电、汽车、产业用设备等广泛领域中，为最终产品的性能提升做出了贡献。“永远领先时代一步”这一创业的经营态度一直支持着精工的创新和飞跃。2014年，精工祈愿在这种领先精神的基础上，带着“期待和激动”与所有利益相关者共创、共享这充满希望的新时代。2012音叉石英晶振,高精度贴片谐振器,SC-20S晶振
SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写，也成为SII。SII拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商，同时也生产电脑打印机。做电子元器件，在石英振子这一方面，SII也是做的非常之出色的,目前，能够与日本精工晶振全球同等级竞争的，只有日本大真空KDS。

yijin-1

精工晶振,32.768K,SC-20S晶振,Q-SC20S03220C5AAAF晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,压电石英晶振主要是利用石英材料(水晶)的压电效应制成的电子原件和器件,压电效应是一种机电能量互换的现象,压电效应分为正压电效应和逆压电效应,正压电效应是以机械应力及,应变(形变)作用而使物体产生电荷或电压输出.

yijin-2

精工晶振	单位	SC-20S晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF、9pF、12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

yijin-3

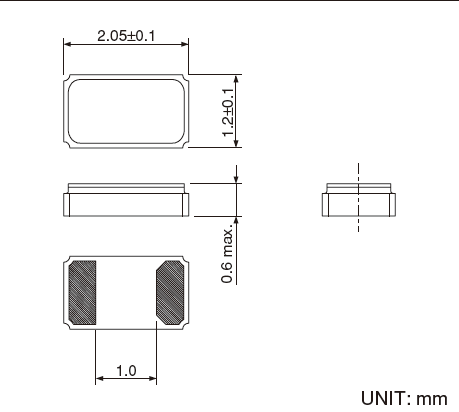

SC-20S 2012

yijin-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。2012音叉石英晶振,高精度贴片谐振器,SC-20S晶振
使用环境（温度和湿度）
请在规定的温度范围内使用SC-20S晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致SC-20S贴片晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。精工晶振,32.768K,SC-20S晶振,Q-SC20S03220C5AAAF晶振
负载电容
振荡电路中负载电容的不同，可能导致SC-20S手机晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
