日本进口KYOCERA低抖动差分晶振,KC7050P125.000L30E00交换机专用6G晶振
频率:125MHz
尺寸:7050mm
日本进口KYOCERA低抖动差分晶振,KC7050P125.000L30E00交换机专用6G晶振,日本京瓷晶振公司,KC7050P125.000L30E00晶振,有源晶振,LVDS输出晶振,日本进口小型陶瓷封装类型,接缝密封的高可靠性,LVDS输出,电源电压VCC=3.3V,±25 × 10-6可一一对应,交换机晶振,高精度设备晶振。

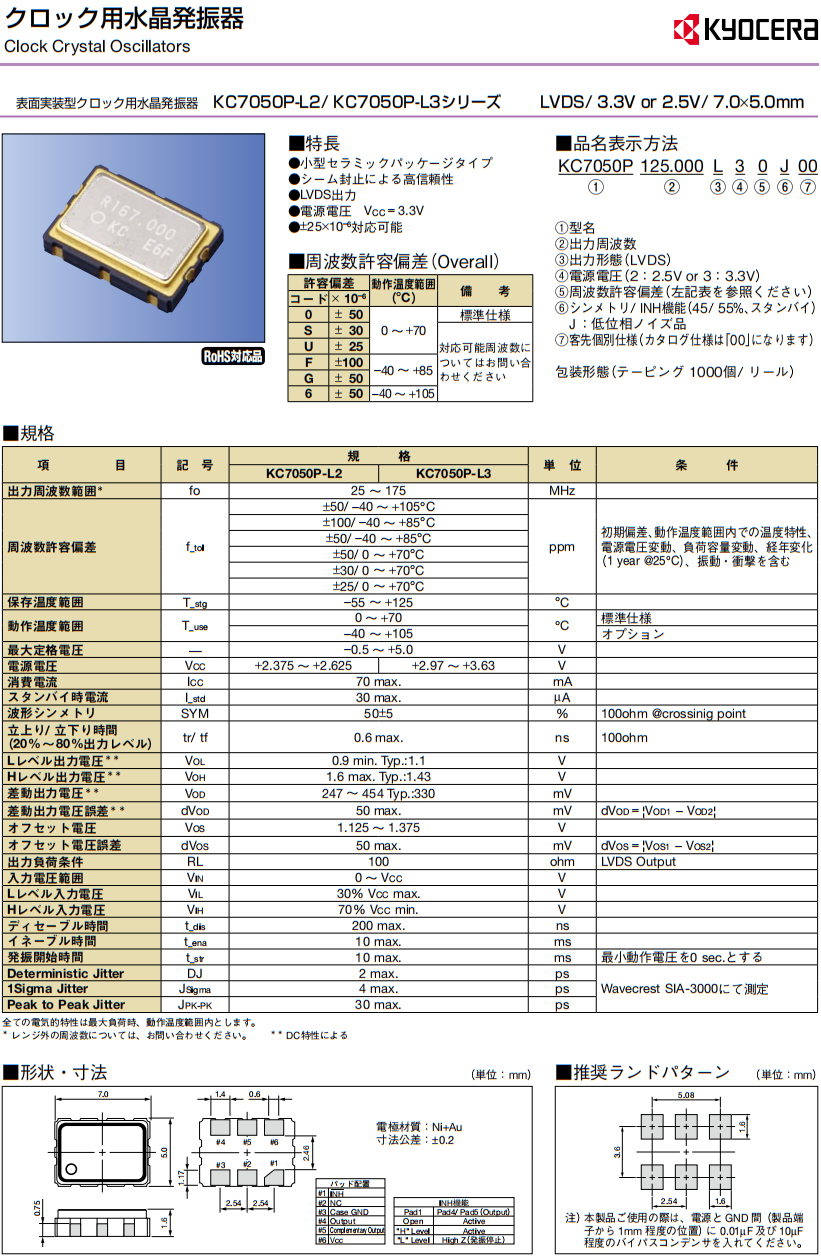

日本进口KYOCERA低抖动差分晶振,KC7050P125.000L30E00交换机专用6G晶振
項目 | 記 号 | 規格 | 単 位 | 条件 | |
KC7050P-L2 | KC7050P-L3 | ||||
出力周波数範囲* | fo | 25 ? 175 | MHz | ||
周波数許容偏差 | ±50/ −40 ? +105°C | 初期偏差、動作温度範囲内での温度特性、 電源電圧変動、負荷容量変動、経年変化 ( 1 year @25°C) 、振動 ? 衝撃を含む | |||
f_tol | ppm | ||||
± 100/ −40 ? +85°C | |||||
±50/ −40 ? +85°C | |||||
±50/ 0 ? +70°C | |||||
±30/ 0 ? +70°C | |||||
±25/ 0 ? +70°C | |||||
保存温度範囲 | T_stg | −55 ? +125 | °C | ||
動作温度範囲 | T_use | 0 ? +70 | 標準仕様 | ||
−40 ? +105 | オプション | ||||
最大定格電圧 | — | −0.5 ? +5.0 | V | ||
電源電圧 | VCC | +2.375 ? +2.625 | +2.97 ? +3.63 | ||
消費電流 | ICC | 70 max. | mA | ||
スタンバイ時電流 | I_std | 30 max. | A | ||
波形シンメトリ | SYM | 50±5 | % | 100ohm @crossinig point | |
立上り/ 立下り時間 (20% ?80%出力レベル) |
tr/ tf | 0.6 max. | ns | 100ohm | |
Lレベル出力電圧** | VOL | 0.9 min. Typ.:1.1 | V | ||
Hレベル出力電圧** | VOH | 1.6 max. Typ.:1.43 | |||
差動出力電圧** | VOD | 247 ? 454 Typ.:330 | mV | ||
差動出力電圧誤差** | dVOD | 50 max. | dVOD =|VOD1 − VOD2 | | ||
オフセット電圧 | VOS | 1.125 ? 1.375 | V | ||
オフセット電圧誤差 | dVOS | 50 max. | mV | dVOS =|VOS1 − VOS2 | | |
出力負荷条件 | RL | 100 | ohm | LVDS Output | |
入力電圧範囲 | VIN | 0 ? VCC | V | ||
Lレベル入力電圧 | VIL | 30% VCC max. | |||
Hレベル入力電圧 | VIH | 70% VCC min. | |||
ディセーブル時間 | t_dis | 200 max. | ns | ||
イネーブル時間 | t_ena | 10 max. | ms | ||
発振開始時間 | t_str | 10 max. | 最小動作電圧を0 sec. とする | ||
Deterministic Jitter | DJ | 2 max. | ps | Wavecrest SIA-3000にて測定 | |
1Sigma Jitter | JSigma | 4 max. | |||
Peak to Peak Jitter | JPK-PK | 30 max. |
日本进口KYOCERA低抖动差分晶振,KC7050P125.000L30E00交换机专用6G晶振
京瓷原厂编码 | 生产商品牌 | 型号 | 类型 | 频率 | 输出类型 | 电压 | 频率稳定度 |
KC7050T156.250L3AEYF | KYOCERA晶振 | KC7050T-L3 | SO (SAW) | 156.25 MHz | LVDS | 3.3V | ±100ppm |
KC7050T212.500L3AEYF | KYOCERA晶振 | KC7050T-L3 | SO (SAW) | 212.5 MHz | LVDS | 3.3V | ±100ppm |
KC7050T212.500P3AEYG | KYOCERA晶振 | KC7050T-P3 | SO (SAW) | 212.5 MHz | LVPECL | 3.3V | ±100ppm |
KC7050P125.000L20E00 | KYOCERA晶振 | KC7050P-L2 | XO (Standard) | 125 MHz | LVDS | 2.5V | ±50ppm |
KC7050P150.000L20E00 | KYOCERA晶振 | KC7050P-L2 | XO (Standard) | 150 MHz | LVDS | 2.5V | ±50ppm |
KC7050T156.250L20E00 | KYOCERA晶振 | KC7050T-L2 | SO (SAW) | 156.25 MHz | LVDS | 2.5V | ±50ppm |
KC7050T156.250L30E00 | KYOCERA晶振 | KC7050T-L3 | SO (SAW) | 156.25 MHz | LVDS | 3.3V | ±50ppm |
KC7050T200.000L20E00 | KYOCERA晶振 | KC7050T-L2 | SO (SAW) | 200 MHz | LVDS | 2.5V | ±50ppm |
KC7050T200.000L30E00 | KYOCERA晶振 | KC7050T-L3 | SO (SAW) | 200 MHz | LVDS | 3.3V | ±50ppm |
KC7050T250.000L20E00 | KYOCERA晶振 | KC7050T-L2 | SO (SAW) | 250 MHz | LVDS | 2.5V | ±50ppm |
KC7050T250.000L30E00 | KYOCERA晶振 | KC7050T-L3 | SO (SAW) | 250 MHz | LVDS | 3.3V | ±50ppm |
KC7050T312.500L20E00 | KYOCERA晶振 | KC7050T-L2 | SO (SAW) | 312.5 MHz | LVDS | 2.5V | ±50ppm |
KC7050T312.500L30E00 | KYOCERA晶振 | KC7050T-L3 | SO (SAW) | 312.5 MHz | LVDS | 3.3V | ±50ppm |
KC7050Y312.500L20EZU | KYOCERA晶振 | KC7050Y-L20EZU | SO (SAW) | 312.5 MHz | LVDS | 2.5V | ±50ppm |
KC7050Y156.250P20EZU | KYOCERA晶振 | KC7050Y-P20EZU | SO (SAW) | 156.25 MHz | LVPECL | 2.5V | ±50ppm |
KC7050Y312.500L30EZU | KYOCERA晶振 | KC7050Y-L30EZU | SO (SAW) | 312.5 MHz | LVDS | 3.3V | ±50ppm |
KC7050Y312.500P20EZU | KYOCERA晶振 | KC7050Y-P20EZU | SO (SAW) | 312.5 MHz | LVPECL | 2.5V | ±50ppm |
KC7050Y312.500P30EZU | KYOCERA晶振 | KC7050Y-P30EZU | SO (SAW) | 312.5 MHz | LVPECL | 3.3V | ±50ppm |
KC7050Y75.0000L20EZU | KYOCERA晶振 | KC7050Y-L20EZU | SO (SAW) | 75 MHz | LVDS | 2.5V | ±50ppm |
KC7050Y75.0000L30EZU | KYOCERA晶振 | KC7050Y-L30EZU | SO (SAW) | 75 MHz | LVDS | 3.3V | ±50ppm |
KC7050Y200.000L30EZU | KYOCERA晶振 | KC7050Y-L30EZU | SO (SAW) | 200 MHz | LVDS | 3.3V | ±50ppm |
KC7050Y75.0000P20EZU | KYOCERA晶振 | KC7050Y-P20EZU | SO (SAW) | 75 MHz | LVPECL | 2.5V | ±50ppm |
KC7050Y125.000P30EZU | KYOCERA晶振 | KC7050Y-P30EZU | SO (SAW) | 125 MHz | LVPECL | 3.3V | ±50ppm |
KC7050Y75.0000P30EZU | KYOCERA晶振 | KC7050Y-P30EZU | SO (SAW) | 75 MHz | LVPECL | 3.3V | ±50ppm |
KC7050Y250.000L20EZU | KYOCERA晶振 | KC7050Y-L20EZU | SO (SAW) | 250 MHz | LVDS | 2.5V | ±50ppm |
KC7050Y250.000L30EZU | KYOCERA晶振 | KC7050Y-L30EZU | SO (SAW) | 250 MHz | LVDS | 3.3V | ±50ppm |
KC7050Y250.000P20EZU | KYOCERA晶振 | KC7050Y-P20EZU | SO (SAW) | 250 MHz | LVPECL | 2.5V | ±50ppm |
KC7050Y250.000P30EZU | KYOCERA晶振 | KC7050Y-P30EZU | SO (SAW) | 250 MHz | LVPECL | 3.3V | ±50ppm |
KC7050Y125.000L20EZU | KYOCERA晶振 | KC7050Y-L20EZU | SO (SAW) | 125 MHz | LVDS | 2.5V | ±50ppm |
KC7050Y156.250P30EZU | KYOCERA晶振 | KC7050Y-P30EZU | SO (SAW) | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
KC7050Y125.000L30EZU | KYOCERA晶振 | KC7050Y-L30EZU | SO (SAW) | 125 MHz | LVDS | 3.3V | ±50ppm |
KC7050Y125.000P20EZU | KYOCERA晶振 | KC7050Y-P20EZU | SO (SAW) | 125 MHz | LVPECL | 2.5V | ±50ppm |
KC7050Y200.000L20EZU | KYOCERA晶振 | KC7050Y-L20EZU | SO (SAW) | 200 MHz | LVDS | 2.5V | ±50ppm |
KC7050Y200.000P20EZU | KYOCERA晶振 | KC7050Y-P20EZU | SO (SAW) | 200 MHz | LVPECL | 2.5V | ±50ppm |
KC7050Y156.250L20EZU | KYOCERA晶振 | KC7050Y-L20EZU | SO (SAW) | 156.25 MHz | LVDS | 2.5V | ±50ppm |
KC7050Y200.000P30EZU | KYOCERA晶振 | KC7050Y-P30EZU | SO (SAW) | 200 MHz | LVPECL | 3.3V | ±50ppm |
KC7050Y156.250L30EZU | KYOCERA晶振 | KC7050Y-L30EZU | SO (SAW) | 156.25 MHz | LVDS | 3.3V | ±50ppm |
KC7050P125.000L30E00 | KYOCERA晶振 | KC7050P-L3 | XO (Standard) | 125 MHz | LVDS | 3.3V | ±50ppm |
KC7050P156.250L30E00 | KYOCERA晶振 | KC7050P-L3 | XO (Standard) | 156.25 MHz | LVDS | 3.3V | ±50ppm |
KC7050P100.000P30E00 | KYOCERA晶振 | KC7050P-P3 | XO (Standard) | 100 MHz | LVPECL | 3.3V | ±50ppm |
KC7050P106.250P30E00 | KYOCERA晶振 | KC7050P-P3 | XO (Standard) | 106.25 MHz | LVPECL | 3.3V | ±50ppm |
KC7050P125.000P30E00 | KYOCERA晶振 | KC7050P-P3 | XO (Standard) | 125 MHz | LVPECL | 3.3V | ±50ppm |
KC7050P155.520P30E00 | KYOCERA晶振 | KC7050P-P3 | XO (Standard) | 155.52 MHz | LVPECL | 3.3V | ±50ppm |
KC7050T156.250P20E00 | KYOCERA晶振 | KC7050T-P2 | SO (SAW) | 156.25 MHz | LVPECL | 2.5V | ±50ppm |
KC7050T200.000P20E00 | KYOCERA晶振 | KC7050T-P2 | SO (SAW) | 200 MHz | LVPECL | 2.5V | ±50ppm |
KC7050T250.000P20E00 | KYOCERA晶振 | KC7050T-P2 | SO (SAW) | 250 MHz | LVPECL | 2.5V | ±50ppm |
KC7050T312.500P20E00 | KYOCERA晶振 | KC7050T-P2 | SO (SAW) | 312.5 MHz | LVPECL | 2.5V | ±50ppm |
KC7050T156.250P30E00 | KYOCERA晶振 | KC7050T-P3 | SO (SAW) | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
KC7050T200.000P30E00 | KYOCERA晶振 | KC7050T-P3 | SO (SAW) | 200 MHz | LVPECL | 3.3V | ±50ppm |
KC7050T250.000P30E00 | KYOCERA晶振 | KC7050T-P3 | SO (SAW) | 250 MHz | LVPECL | 3.3V | ±50ppm |
KC7050T312.500P30E00 | KYOCERA晶振 | KC7050T-P3 | SO (SAW) | 312.5 MHz | LVPECL | 3.3V | ±50ppm |
KC7050P100.000L30E00 | KYOCERA晶振 | KC7050P-L3 | XO (Standard) | 100 MHz | LVDS | 3.3V | ±50ppm |
KC7050P150.000L30E00 | KYOCERA晶振 | KC7050P-L3 | XO (Standard) | 150 MHz | LVDS | 3.3V | ±50ppm |
KC7050P155.520L30E00 | KYOCERA晶振 | KC7050P-L3 | XO (Standard) | 155.52 MHz | LVDS | 3.3V | ±50ppm |
KC7050P156.250P30E00 | KYOCERA晶振 | KC7050P-P3 | XO (Standard) | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
KC7050P156.250L20E00 | KYOCERA晶振 | KC7050P-L2 | XO (Standard) | 156.25 MHz | LVDS | 2.5V | ±50ppm |
