KC3225L156.250H2GJ00高频差分晶振,京瓷高品质有源6G晶振

频率:156.25MHZ

尺寸:3.2x2.5mm

 超小型表面贴片型贴片晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.




订购热线:0755-27876565
QQ咨询 点击这里给我发消息 KC3225L156.250H2GJ00高频差分晶振,京瓷高品质有源6G晶振

JC-1

yijin-1   KC3225L156.250H2GJ00高频差分晶振,京瓷高品质有源6G晶振,有源晶体振荡器,3225晶振,石英晶振,贴片晶振,6G晶振,差分晶振,高频晶振,日本进口晶振,耐高温有源晶振,高品质晶振,京瓷晶振,KC3225L156.250H2GJ00,KC3225L-H2晶振,光模块晶振

yijin-2

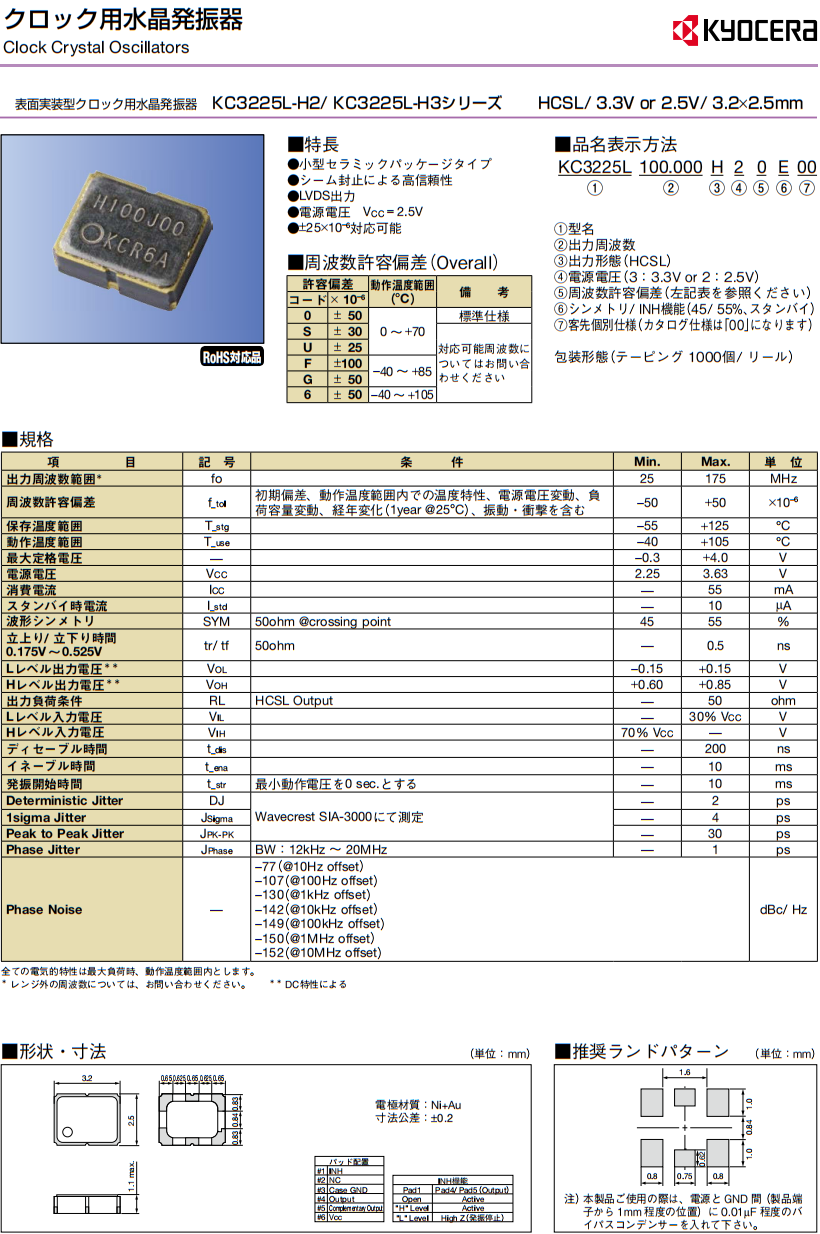

KC3225L156.250H2GJ00高频差分晶振,京瓷高品质有源6G晶振

項目   条件 Min. Max.
频率范围 fo 25 175 MHz
频率偏差度 f_tol 初期偏差、動作温度範囲内での温度特性、電源電圧変動、負
荷容量変動、経年変化(1year @25°C) 、振動 ? 衝撃を含む
−50 +50 × 10−6
储存温度 T_stg −55 +125 °C
工作温度 T_use −40 +105 °C
最大电压 −0.3 +4.0 V
电压电压 VCC 2.25 3.63 V
消耗电流 ICC 55 mA
待机电流 I_std 10 A
波形对称 SYM 50ohm @crossing point 45 55 %
上升/下降时间0.175 V~0.525 V tr/ tf 50ohm 0.5 ns
电平输入电压 VOL −0.15 +0.15 V
电平输出电压 VOH +0.60 +0.85 V
出力负荷条件 RL HCSL Output 50 ohm
禁用时间 t_dis 200 ns
使能时间 t_ena 10 ms
発振開始時間 t_str 最小動作電圧を0 sec. とする 10 ms
Deterministic Jitter DJ Wavecrest SIA-3000にて測定 2 ps
1sigma Jitter JSigma 4 ps
峰值到峰值抖动 JPK-PK 30 ps
相位抖动 JPhase BW :12kHz ? 20MHz 1 ps
相位噪音 −77 (@10Hz offset)
− 107 (@100Hz offset)
− 130 (@1kHz offset)
− 142 (@10kHz offset)
− 149 (@100kHz offset)
− 150 (@1MHz offset)
− 152 (@10MHz offset)
dBc/ Hz

yijin-3

KC3225L156.250H2GJ00高频差分晶振,京瓷高品质有源6G晶振

KC3225L-H2-H3-3.2-2.5 OSC

KC3225h2

京瓷原厂编码 生产商品牌 型号 类型 频率 输出类型 电压 频率稳定度
KC3225L156.250P2GJ00 KYOCERA晶振 KC3225L-P2 XO (Standard) 156.25 MHz LVPECL 2.5V ±50ppm
KC3225L156.250P3GJ00 KYOCERA晶振 KC3225L-P3 XO (Standard) 156.25 MHz LVPECL 3.3V ±50ppm
KC3225L156.250H2GJ00 KYOCERA晶振 KC3225L-H2 XO (Standard) 156.25 MHz HCSL 2.5V ±50ppm
KC3225L156.250H3GJ00 KYOCERA晶振 KC3225L-H3 XO (Standard) 156.25 MHz HCSL 3.3V ±50ppm
KC7050T156.250L3AEYF KYOCERA晶振 KC7050T-L3 SO (SAW) 156.25 MHz LVDS 3.3V ±100ppm
KC7050T212.500L3AEYF KYOCERA晶振 KC7050T-L3 SO (SAW) 212.5 MHz LVDS 3.3V ±100ppm
KC7050T212.500P3AEYG KYOCERA晶振 KC7050T-P3 SO (SAW) 212.5 MHz LVPECL 3.3V ±100ppm
KC7050P125.000L20E00 KYOCERA晶振 KC7050P-L2 XO (Standard) 125 MHz LVDS 2.5V ±50ppm
KC7050P150.000L20E00 KYOCERA晶振 KC7050P-L2 XO (Standard) 150 MHz LVDS 2.5V ±50ppm
KC7050T156.250L20E00 KYOCERA晶振 KC7050T-L2 SO (SAW) 156.25 MHz LVDS 2.5V ±50ppm
KC7050T156.250L30E00 KYOCERA晶振 KC7050T-L3 SO (SAW) 156.25 MHz LVDS 3.3V ±50ppm
KC7050T200.000L20E00 KYOCERA晶振 KC7050T-L2 SO (SAW) 200 MHz LVDS 2.5V ±50ppm
KC7050T200.000L30E00 KYOCERA晶振 KC7050T-L3 SO (SAW) 200 MHz LVDS 3.3V ±50ppm
KC7050T250.000L20E00 KYOCERA晶振 KC7050T-L2 SO (SAW) 250 MHz LVDS 2.5V ±50ppm
KC7050T250.000L30E00 KYOCERA晶振 KC7050T-L3 SO (SAW) 250 MHz LVDS 3.3V ±50ppm
KC7050T312.500L20E00 KYOCERA晶振 KC7050T-L2 SO (SAW) 312.5 MHz LVDS 2.5V ±50ppm
KC7050T312.500L30E00 KYOCERA晶振 KC7050T-L3 SO (SAW) 312.5 MHz LVDS 3.3V ±50ppm
KC7050Y312.500L20EZU KYOCERA晶振 KC7050Y-L20EZU SO (SAW) 312.5 MHz LVDS 2.5V ±50ppm
KC7050Y156.250P20EZU KYOCERA晶振 KC7050Y-P20EZU SO (SAW) 156.25 MHz LVPECL 2.5V ±50ppm
KC7050Y312.500L30EZU KYOCERA晶振 KC7050Y-L30EZU SO (SAW) 312.5 MHz LVDS 3.3V ±50ppm
KC7050Y312.500P20EZU KYOCERA晶振 KC7050Y-P20EZU SO (SAW) 312.5 MHz LVPECL 2.5V ±50ppm
KC7050Y312.500P30EZU KYOCERA晶振 KC7050Y-P30EZU SO (SAW) 312.5 MHz LVPECL 3.3V ±50ppm
KC7050Y75.0000L20EZU KYOCERA晶振 KC7050Y-L20EZU SO (SAW) 75 MHz LVDS 2.5V ±50ppm
KC7050Y75.0000L30EZU KYOCERA晶振 KC7050Y-L30EZU SO (SAW) 75 MHz LVDS 3.3V ±50ppm
KC7050Y200.000L30EZU KYOCERA晶振 KC7050Y-L30EZU SO (SAW) 200 MHz LVDS 3.3V ±50ppm
KC7050Y75.0000P20EZU KYOCERA晶振 KC7050Y-P20EZU SO (SAW) 75 MHz LVPECL 2.5V ±50ppm
KC7050Y125.000P30EZU KYOCERA晶振 KC7050Y-P30EZU SO (SAW) 125 MHz LVPECL 3.3V ±50ppm
KC7050Y75.0000P30EZU KYOCERA晶振 KC7050Y-P30EZU SO (SAW) 75 MHz LVPECL 3.3V ±50ppm
KC7050Y250.000L20EZU KYOCERA晶振 KC7050Y-L20EZU SO (SAW) 250 MHz LVDS 2.5V ±50ppm
KC7050Y250.000L30EZU KYOCERA晶振 KC7050Y-L30EZU SO (SAW) 250 MHz LVDS 3.3V ±50ppm
KC7050Y250.000P20EZU KYOCERA晶振 KC7050Y-P20EZU SO (SAW) 250 MHz LVPECL 2.5V ±50ppm
KC7050Y250.000P30EZU KYOCERA晶振 KC7050Y-P30EZU SO (SAW) 250 MHz LVPECL 3.3V ±50ppm
KC7050Y125.000L20EZU KYOCERA晶振 KC7050Y-L20EZU SO (SAW) 125 MHz LVDS 2.5V ±50ppm
KC7050Y156.250P30EZU KYOCERA晶振 KC7050Y-P30EZU SO (SAW) 156.25 MHz LVPECL 3.3V ±50ppm
KC7050Y125.000L30EZU KYOCERA晶振 KC7050Y-L30EZU SO (SAW) 125 MHz LVDS 3.3V ±50ppm
KC7050Y125.000P20EZU KYOCERA晶振 KC7050Y-P20EZU SO (SAW) 125 MHz LVPECL 2.5V ±50ppm
KC7050Y200.000L20EZU KYOCERA晶振 KC7050Y-L20EZU SO (SAW) 200 MHz LVDS 2.5V ±50ppm
KC7050Y200.000P20EZU KYOCERA晶振 KC7050Y-P20EZU SO (SAW) 200 MHz LVPECL 2.5V ±50ppm
KC7050Y156.250L20EZU KYOCERA晶振 KC7050Y-L20EZU SO (SAW) 156.25 MHz LVDS 2.5V ±50ppm
KC7050Y200.000P30EZU KYOCERA晶振 KC7050Y-P30EZU SO (SAW) 200 MHz LVPECL 3.3V ±50ppm
KC7050Y156.250L30EZU KYOCERA晶振 KC7050Y-L30EZU SO (SAW) 156.25 MHz LVDS 3.3V ±50ppm
KC7050P125.000L30E00 KYOCERA晶振 KC7050P-L3 XO (Standard) 125 MHz LVDS 3.3V ±50ppm
KC7050P156.250L30E00 KYOCERA晶振 KC7050P-L3 XO (Standard) 156.25 MHz LVDS 3.3V ±50ppm
KC7050P100.000P30E00 KYOCERA晶振 KC7050P-P3 XO (Standard) 100 MHz LVPECL 3.3V ±50ppm
KC7050P106.250P30E00 KYOCERA晶振 KC7050P-P3 XO (Standard) 106.25 MHz LVPECL 3.3V ±50ppm
KC7050P125.000P30E00 KYOCERA晶振 KC7050P-P3 XO (Standard) 125 MHz LVPECL 3.3V ±50ppm
KC7050P155.520P30E00 KYOCERA晶振 KC7050P-P3 XO (Standard) 155.52 MHz LVPECL 3.3V ±50ppm
KC7050T156.250P20E00 KYOCERA晶振 KC7050T-P2 SO (SAW) 156.25 MHz LVPECL 2.5V ±50ppm
KC7050T200.000P20E00 KYOCERA晶振 KC7050T-P2 SO (SAW) 200 MHz LVPECL 2.5V ±50ppm
KC7050T250.000P20E00 KYOCERA晶振 KC7050T-P2 SO (SAW) 250 MHz LVPECL 2.5V ±50ppm
KC7050T312.500P20E00 KYOCERA晶振 KC7050T-P2 SO (SAW) 312.5 MHz LVPECL 2.5V ±50ppm
KC7050T156.250P30E00 KYOCERA晶振 KC7050T-P3 SO (SAW) 156.25 MHz LVPECL 3.3V ±50ppm
KC7050T200.000P30E00 KYOCERA晶振 KC7050T-P3 SO (SAW) 200 MHz LVPECL 3.3V ±50ppm
KC7050T250.000P30E00 KYOCERA晶振 KC7050T-P3 SO (SAW) 250 MHz LVPECL 3.3V ±50ppm
KC7050T312.500P30E00 KYOCERA晶振 KC7050T-P3 SO (SAW) 312.5 MHz LVPECL 3.3V ±50ppm
KC7050P100.000L30E00 KYOCERA晶振 KC7050P-L3 XO (Standard) 100 MHz LVDS 3.3V ±50ppm
KC3225L156.250L3GJ00 KYOCERA晶振 KC3225L-L3 XO (Standard) 156.25 MHz LVDS 3.3V ±50ppm
KC3225L156.250L2GJ00 KYOCERA晶振 KC3225L-L2 XO (Standard) 156.25 MHz LVDS 2.5V ±50ppm
KC7050P150.000L30E00 KYOCERA晶振 KC7050P-L3 XO (Standard) 150 MHz LVDS 3.3V ±50ppm
KC7050P155.520L30E00 KYOCERA晶振 KC7050P-L3 XO (Standard) 155.52 MHz LVDS 3.3V ±50ppm
KC7050P156.250P30E00 KYOCERA晶振 KC7050P-P3 XO (Standard) 156.25 MHz LVPECL 3.3V ±50ppm
KC7050P156.250L20E00 KYOCERA晶振 KC7050P-L2 XO (Standard) 156.25 MHz LVDS 2.5V ±50ppm
