大河晶振,有源晶振,FCXO-75HC晶振

频率：100MHZ

尺寸：7.0x5.0x2.0mm

7050mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：0755-27876565

DH-2

大河晶振自1949年生产晶振以来,公司一贯重视开发具有独特性能的石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控晶振元器件,经过60多年的发展,RIVER ELETEC现已成为一个以研发和生产晶振为核心业务的日本上市公司,公司产品以不断追求“小型化、高性能、高品质 ”为目标,服务于手机,IT,数码,汽车等多个领域,拥有稳定的国内外客户群体.
大河晶振以提高用户满意度为目标,不断推进集团整体业务的发展.让用户满意,就是让使用装有本公司产品的手机、数码相机等电子设备的广大用户满意.我们深知这一点,因而更加努力向目标迈进.由于小型水晶元器件在信息通信中是必不可少的部件,因此上述理念已深深植入于本公司每个员工的心中.
大河晶振科技是一家电子设备制造商如石英晶体谐振器、SMD晶振,石英晶体振荡器,普通晶体振荡器（PXO）、压控晶体振荡器（VCXO）.特别是对SMD型（表面贴装器件型）小型晶体器件,我们一直在优先作为业内领先的公司,积累了原始的诀窍.因此,我们从许多客户赢得信任,为“小型的河”.
自1949开始生产电阻,我们一直致力于开发有吸引力的设备,并扩大我们的业务作为我们的整个集团,旨在获得更高的客户满意度.
如此高的顾客满意会导致人们对使用电子产品,如手机和数码相机的电子产品的满意度.因为我们知道这个事实,我们可以继续为我们的目标努力.由于晶体器件是信息和通信领域中的重要组成部分,在每个员工中都存在着强烈的欲望.
环保理念：
大河晶振以“遵纪守法”、“零排放”和“削减废弃物”为基本方针进行废弃物管理.
大河晶振为了削减事业活动中排放的碳排放总量,提出了防止地球变暖的方针,为了达成目标,组织起防止地球变暖委员会,包括从产品与生产设备的设计、开发阶段到生产工序的削减对策在内,由大河集团整体持续不断地推进全公司上下有组织的活动.
随着事业的成长,碳排放呈现增加的趋势,但是大河将继续推进由防止地球变暖特别委员会开展的活动,作为活动主体的事业所,通过横向开展改进能源效率的措施、与积极实施性价比较高的节能措施,为削减大河集团整体的碳排放总量而努力.
大河石英晶振符合 ISO 9001和ISO 14001认证,大河严格遵守质量和环保性能的需求.随着数字网络在全球范围内的普及,石英晶体元件将履行更为关键的作用.我们将着手解决发展下一代有价值的部件的挑战.我们仍然致力于为我们的股东,企业合作伙伴,社区和员工更大的利益相关者的满意度.通过企业管理,值得普遍尊重,我们努力实现可持续经营,丰富社会.
大河晶振深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.

yijin-1

大河晶振,有源晶振,FCXO-75HC晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
yijin-2

大河晶振项目	符号	FCXO-75HC晶振规格	条件
输出频率范围	f₀	100MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.vc-tcxo.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

yijin-3

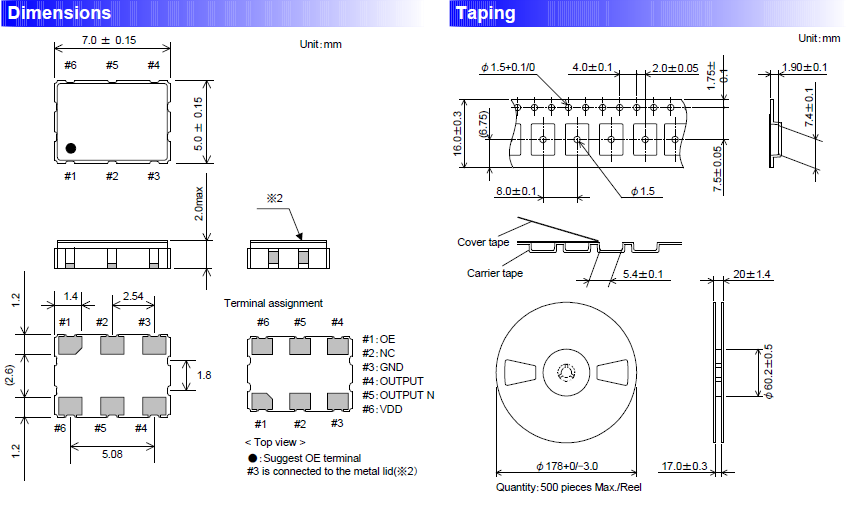

FCXO75HC_7_5 OSC

yijin-4

有源晶振的选择和使用注意事项
晶振的分类里面有一种叫做有源晶振。相对于无源晶振来的说，有源晶振是不需要振荡数字处理器的内部振荡器，所有的有源晶振都有4只引脚，是一个内部完整的振荡器，它的结构除了石英晶体以外，还自身具备有晶体管和阻容元件，所以相对来说一般体积会比较大。在此，亿金电子要为大家简单介绍一下有源晶振和晶体的选择。
1、需要倍频的振荡数字处理器需要配置好锁相环路周边配置电路，主要是隔离和滤波；大河晶振,有源晶振,FCXO-75HC晶振
2、标称频率小于20MHz的晶振基本上都是基频频率元件，稳定度较好是它的特点。标称频率大于20MHz的晶振大多就为谐波的(一般有3次谐波和5次谐波)，那么对比基频的来说，谐波的稳定度较差，所以我们一般是建议用户使用基频元器件，毕竟倍频用的锁相环电路需要的周边器件主要是电容、电阻、电感，他们的稳定度和成本都要比晶振这样的频率元件好太多；
3、时钟信号PCB板布线走线时尽量使它的长度短而宽，和其它PCB板的印制线间距尽量远一些，尽量紧靠器件布线，有时可能需要走内层，还可能需要用地线包围，避免对时钟信号造成干扰；
4、如果工程工艺需要背板从外部牵进时钟信号，对此有特殊的设计要求时请详细参考相关的资料。
日本进口晶振的成本较高，所以需要您的谨慎选择和小心使用，才能尽可能的为您节约成本，避免购买到不适用的晶振。深圳市亿金电子有限公司永远为客户做到最周全！
