西铁城晶振,贴片晶振,CSX-750P晶振
频率:1.0MHZ~125.0MHZ

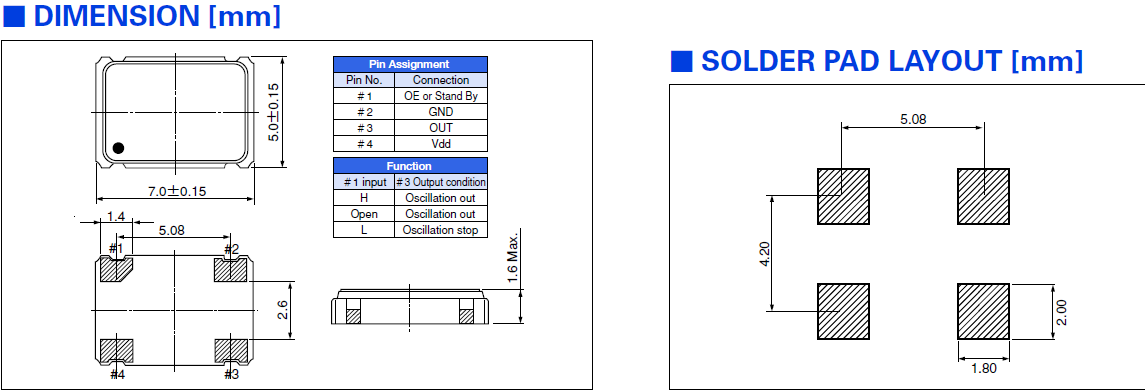

尺寸:7.0x5.0x1.6mm
有源晶体振荡器,5070mm有源晶振,小体积7050贴片晶振,外观小型,表面贴片型晶体振荡器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
日本西铁城株式会社品牌【CITIZEN晶振】,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.
西铁城石英晶振为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场.
西铁城奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城试图满足你的期望在电子设备领域的龙头企业.
西铁城石英晶振集团创立于1959年7月28日,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,水晶振动子,水晶振荡器,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等.
西铁城晶振发展史:
1959年手表的组装工厂生产和御代田精密株式会社设立
1960年手表的零部件制造厂和河口湖精密株式会社设立(后的西铁城西洋网股份有限公司)
1963年轴承石的生产的目的,シメオ精密株式会社(后的西铁城精密科技股份有限公司)成立
1964年计量器类(刻度规)的生产开始
1973年西铁城使用晶振钟表用步进马达磁铁的生产开始
1974年フジミ株式会社设立
1975年钟表用音叉型水晶振动子片,压电石英晶体元器件、压电石英晶体、有源晶体开始生产
1976年水晶振动子,晶振,石英晶振,有源晶振,压控振荡器的生产开始
1978年通过陶瓷材料的手表用轴承石的生产开始
1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始
西铁城晶振,贴片晶振,CSX-7050P晶振,7050mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围.石英晶振晶片厚度与频率的关系为:在压电晶体行业,亿金电子生产晶振频率的高低是显示技术水平的一个方面,我司通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家亿金电子的竞争力,使晶振厂家在高频石英晶振的研发及生产领先于国内其它公司.
西铁城晶振项目 |
符号 |
CSX-7050P晶振规格 |
条件 |
输出频率范围 |
f0 |
1.0MHZ~125.0MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
更多详情欢迎咨询:http://www.vc-tcxo.com/ |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
以下西铁城晶振使用注意事项
所有产品的共同点
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶体谐振器制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.) 西铁城晶振,贴片晶振,CSX-7050P晶振,
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,进口晶振请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
跟此产品相关的产品 / Related Products
- SG7050VAN 650.000000M-KCBAB日本进口LVDS差分晶振,爱普生6G通讯基站晶振
SG7050VAN 650.000000M-KCBAB日本进口LVDS差分晶振,爱普生6G通讯基站晶振,日本进口石英晶体振荡器,SG7050VAN晶振,SG7050VAN 650.000000M-KCBAB晶振,7050晶振,六脚晶振,EPSON晶振,高频晶振,高精度晶振,6G通讯基晶振,光模块晶振,工业级差分晶振,交换机晶振,6G室外设备晶振

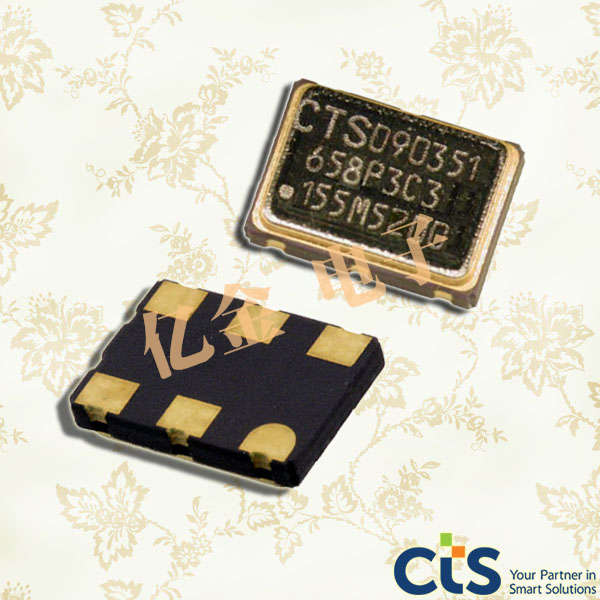

- CTS晶振,石英晶体振荡器,658晶振,多输出差分晶振
