西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

频率:32.768KHZ

尺寸:2.5x6.0mm

32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
订购热线:0755-27876565
QQ咨询 点击这里给我发消息

CT-2

日本西铁城株式会社品牌【CITIZEN,该品牌创立时间在1918,早期主要研发与生产时计产品,1959西铁城晶振集团成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.

1959年手表的组装工厂生产和御代田精密株式会社设立

1960年手表的零部件制造厂和河口湖精密株式会社设立(后的西铁城西洋网股份有限公司)

1963年轴承石的生产的目的,シメオ精密株式会社(后的西铁城精密科技股份有限公司)成立

1964年计量器类(刻度规)的生产开始

1973年西铁城使用晶振钟表用步进马达磁铁的生产开始

1974年フジミ株式会社设立

1975年钟表用音叉型水晶振动子片,压电石英晶体元器件、压电石英晶体、有源晶体开始生产

1976年水晶振动子,晶振,石英晶振,有源晶振,压控振荡器的生产开始

1978年通过陶瓷材料的手表用轴承石的生产开始

1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始

1986年西铁城使用晶振电子视图的生产开始

1987年光通信用的零部件?菲规则的生产开始

1989年光通信用零部件?成套筒的生产开始

1990年在香港务冠實业有限公司设立

1991年御代田精密有限公司的商号为ミヨタ株式会社设立

1993年的树脂邦德生产

1995年北御牧事业所设立

2000年強电微液晶显示器的生产开始

2001年中国·梧州市领冠电子(梧州)有限公司设立,主要生产销售晶振,石英晶振,有源晶振, 32.768K,时钟晶体,压电石英晶体,温补晶振,石英晶体振荡器.

2003年在中国?苏州市喜美歌电子材料(苏州)有限公司设立(后的西铁城光电器件(苏州)有限公司)

2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立

2006年薄膜亚mount生产开始

2008年西铁城ミヨタ株式会社西铁城精密科技股份有限公司合并.合并公司名西铁城精细技术ミヨタ株式会社

迎来2009年创立50周年

2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC .

2013CITIZEN SEIMITSUTHAILANDCO .,设立LTD .

2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并.合并公司西铁城精密设备有限公司

2016CITIZEN FINEDEVICE PHILIPPINES设立CORP .

yijin-1

西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振,32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,32.768K晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.NSK】台湾津绽NSK晶振【SIWARD】台湾希华【Pericom】百利通亚陶晶振科技【CTS】美国CTS晶振

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.yijin-2

西铁城晶振规格

单位

CMJ206T晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

yijin-3

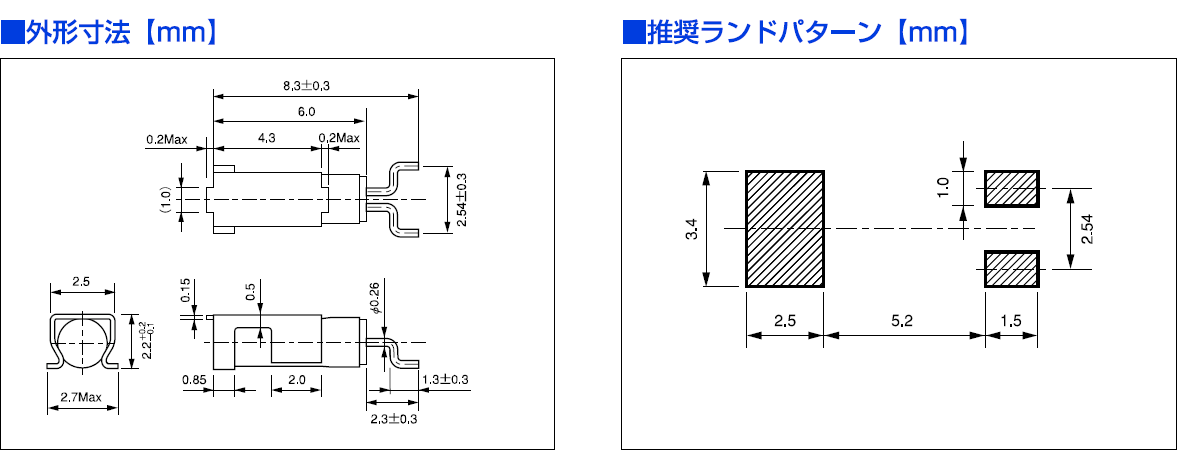

CMJ206T

yijin-4在使用西铁城晶振时应注意以下事项:

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

yijin-5
