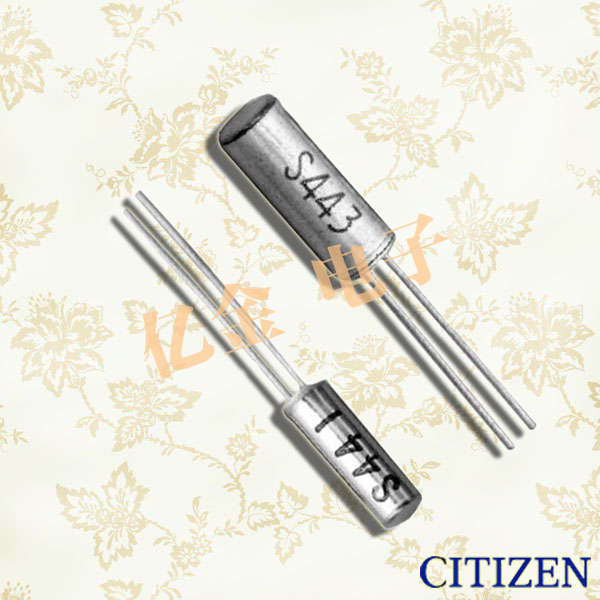

西铁城晶振,CFS-20632768DZBB晶振,无源晶振

频率：32.768KHZ

尺寸：2.0*6.0mm

西铁城晶振是一家生产有源晶振,无源晶振的厂家,CFS-20632768DZBB晶振多年在销售市场上都遥遥领先,32.768K作为时钟频率元器件在电子产品中发挥着重要的作用.深圳市亿金电子为你提供正品一手货源,可批零.订购热线0755-27876565

订购热线：0755-27876565

西铁城晶振,CFS-20632768DZBB晶振,无源晶振

CITIZEN西铁城公司的前身为日本尚工舍时计研究所，创立于1918年，主要从事钟表的开发和制造，在1924年制造出第一只怀表。西铁城钟表株式会社成立于1930年，在第二年（1931年）生产出第一只西铁城牌手表。截止2010年底，已发展为以钟表为主业，多种经营的集团性跨国大公司，年销售额约三十八亿美元。西铁城自成立以来，一直在钟表行业处于领先地位，创造了诸多世界第一。

大多数人只知道日本西铁城公司是做手表，时钟产品类的，其实西铁城公司是一个集团公司，公司有很多个分公司，也生产很多种产品,比如石英晶振系列也是西铁城的主打产品之一，而且早在2001年就在中国建厂以生产石英晶体表晶32.768KHZ系列为主，当然最出名的，深入中国人脑海里的还是西铁城的钟表了。

西铁城于2001年7月在梧州投资成立领冠电子(梧州)有限公司,注册资本3000万元港币,主要生产石英晶振、手表、液晶反光块及其它新型电子元器件,当年12月投产,2002年出口额为1000多万美元。

西铁城在音叉水晶表晶振动子（石英晶振）这一领域也是遥遥领先的，与日本元器件品牌爱普生晶振，日本精工晶振seiko,日本大真空KDS晶振,日本西铁城石英晶振murata,并称世界日产五大品牌。对于西铁城晶振动子,其要求相比其他各大品牌，工艺也是非常之严格，工艺上除清洗、被银、点胶、微调、中测、封焊、检漏、老化、测试、打标、编带、包装等步骤外,选用的设备仪器其优点有先进性、功能性、适应性和经济性,西铁城推出3款适合时钟上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振。

日本株式会社西铁城晶振品牌【CITIZEN】，该品牌创立时间在1918年，早期主要研发与生产时计产品，在1959年西铁城成功研发出防水，防振的手表，从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部，从此研发音叉型压电石英水晶振动子.

yijin-1 石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等

yijin-2

西铁城晶振规格	单位	CFS-206晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF ～ ∞	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

yijin-3

CFS-206_CFV-206_CFS-145

yijin-4

所有产品的共同点
1：抗冲击
抗冲击是指石英晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）
5：卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
