进口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振
频率:212.5MHz
尺寸:5.0x3.2mm

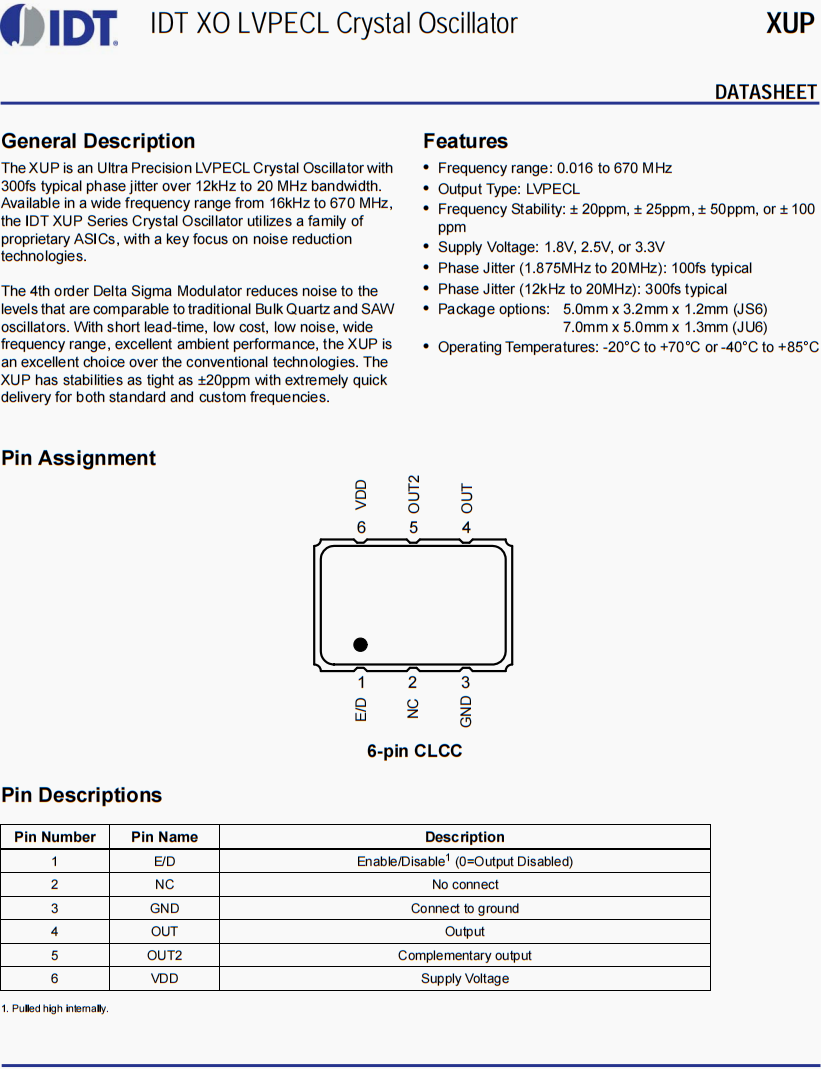

进口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振,美国 IDT晶振 公司,高品质进口晶振,有源晶振,差分晶振 ,LVPECL晶振,XUP晶振,石英晶振,金属面晶振,频率范围:0.016至670 MHz,输出类型:LVPECL,频率稳定性:±20ppm,±25ppm,±50ppm,或±100ppm,电源电压:1.8V, 2.5V,或3.3V,相位抖动(1.875MHz至20MHz): 100fs典型,相位抖动(12kHz至20MHz): 300fs典型,封装选项:5.0mm × 3.2mm × 1.2mm (JS6),7.0mm × 5.0mm × 1.3mm (JU6),工作温度:-20°C至+70°C或-40°C至+85°C
进口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振

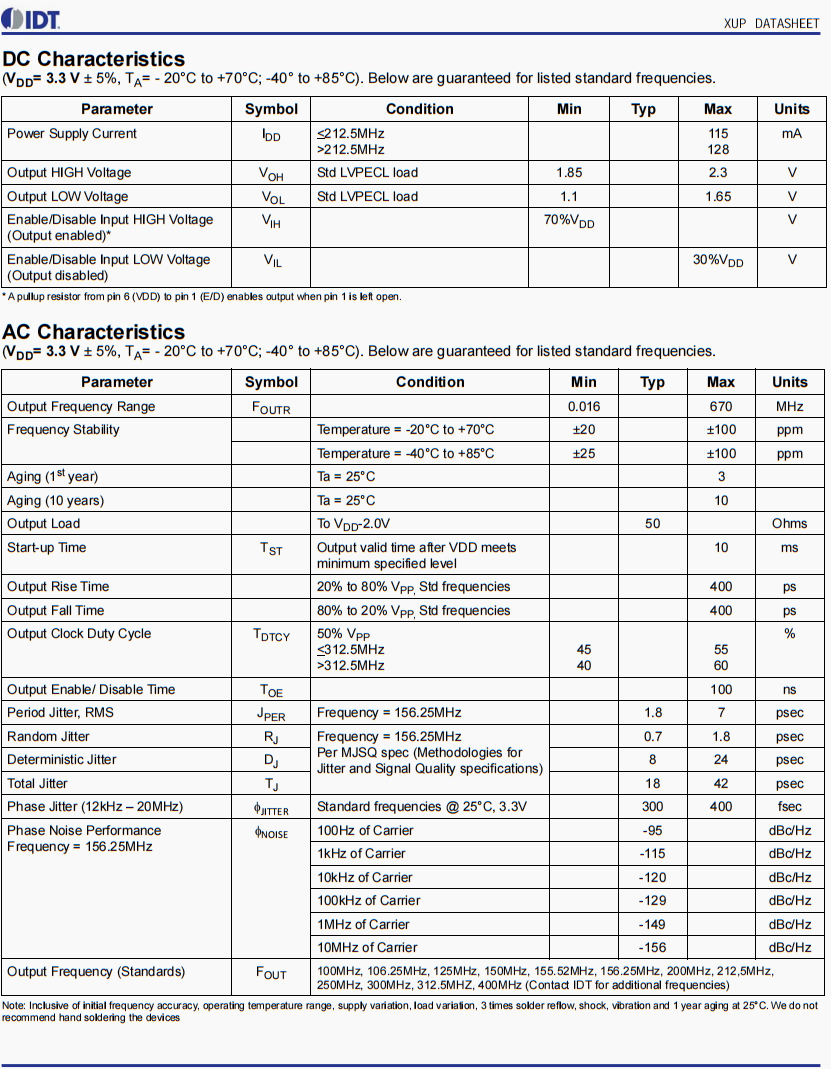

IDT晶振型号 |
符号 |
XUP晶振(5032) |
输出规格 |
- |
LV-PECL |
输出频率范围 |
fo |
0.016~670MHz |
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
频率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存温度范围 |
T_stg |
-40~+85℃ |
运行温度范围 |
T_use |
-10~+70℃ ,-40~+85℃ |
消耗电流 |
ICC |
45mA max. (fo≦170MHz) |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
50Ω to VCC-2V |
波形对称 |
SYM |
45~55% [at outputs cross point] |
0电平电压 |
VOL |
VCC-1.81~VCC-1.62V |
1电平电压 |
VOH |
VCC-1.025~VCC-0.88V |
上升时间 下降时间 |
tr, tf |
0.5ns max. [20~80% Output, OutputN] |
差分输出电压 |
VOD1, VOD2 |
-更多相关参数信息请联系我们http://www.vc-tcxo.com |
差分输出误差 |
⊿VOD |
- |
补偿电压 |
VOS |
- |
补偿电压误差 |
⊿VOS |
- |
交叉点电压 |
Vcr |
- |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
200ns |
输出使能时间 |
tPZL |
2ms |
周期抖动(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
总抖动(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
进口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振
原厂代码 | 生产商品牌 | 型号 | 类型 | 频率 | 输出 | 电压 | 频率稳定度 | 工作温度 |
XUL535156.250JS6I8 | IDT晶振 | XUL | XO (Standard) | 156.25MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535150.000JS6I8 | IDT晶振 | XUL | XO (Standard) | 150MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUN535100.000JS6I8 | IDT晶振 | XUN | XO (Standard) | 100MHz | HCSL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535156.250JS6I8 | IDT晶振 | XUP | XO (Standard) | 156.25MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535100.000JS6I8 | IDT晶振 | XUL | XO (Standard) | 100MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535125.000JS6I8 | IDT晶振 | XUL | XO (Standard) | 125MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUH736156.250JU4I | IDT晶振 | XUH | XO (Standard) | 156.25MHz | HCMOS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUH536156.250JS4I | IDT晶振 | XUH | XO (Standard) | 156.25MHz | HCMOS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL536100.000JS6I | IDT晶振 | XUL | XO (Standard) | 100MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL536125.000JS6I | IDT晶振 | XUL | XO (Standard) | 125MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUN536100.000JS6I | IDT晶振 | XUN | XO (Standard) | 100MHz | HCSL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUN536133.333JS6I | IDT晶振 | XUN | XO (Standard) | 133.333MHz | HCSL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP536100.000JS6I | IDT晶振 | XUP | XO (Standard) | 100MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP536125.000JS6I | IDT晶振 | XUP | XO (Standard) | 125MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP536150.000JS6I | IDT晶振 | XUP | XO (Standard) | 150MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP536156.250JS6I | IDT晶振 | XUP | XO (Standard) | 156.25MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL736125.000JU6I | IDT晶振 | XUL | XO (Standard) | 125MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP736150.000JU6I | IDT晶振 | XUP | XO (Standard) | 150MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP736156.250JU6I | IDT晶振 | XUP | XO (Standard) | 156.25MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP736100.000JU6I | IDT晶振 | XUP | XO (Standard) | 100MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL736150.000JU6I | IDT晶振 | XUL | XO (Standard) | 150MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP736125.000JU6I | IDT晶振 | XUP | XO (Standard) | 125MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL736100.000JU6I | IDT晶振 | XUL | XO (Standard) | 100MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP536212.500JS6I | IDT晶振 | XUP | XO (Standard) | 212.5MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL736212.500JU6I | IDT晶振 | XUL | XO (Standard) | 212.5MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL536212.500JS6I | IDT晶振 | XUL | XO (Standard) | 212.5MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP736212.500JU6I | IDT晶振 | XUP | XO (Standard) | 212.5MHz | LVPECL | 3.3V | ±25ppm | -40°C ~ 85°C |
XUP535100.000JS6I8 | IDT晶振 | XUP | XO (Standard) | 100MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535125.000JS6I8 | IDT晶振 | XUP | XO (Standard) | 125MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535150.000JS6I8 | IDT晶振 | XUP | XO (Standard) | 150MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535212.500JS6I8 | IDT晶振 | XUL | XO (Standard) | 212.5MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535212.500JS6I8 | IDT晶振 | XUP | XO (Standard) | 212.5MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL536150.000JS6I | IDT晶振 | XUL | XO (Standard) | 150MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
XUL535100.000JS6I | IDT晶振 | XUL | XO (Standard) | 100MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535125.000JS6I | IDT晶振 | XUL | XO (Standard) | 125MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535150.000JS6I | IDT晶振 | XUL | XO (Standard) | 150MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535156.250JS6I | IDT晶振 | XUL | XO (Standard) | 156.25MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535100.000JS6I | IDT晶振 | XUP | XO (Standard) | 100MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535125.000JS6I | IDT晶振 | XUP | XO (Standard) | 125MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535150.000JS6I | IDT晶振 | XUP | XO (Standard) | 150MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535156.250JS6I | IDT晶振 | XUP | XO (Standard) | 156.25MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUN535100.000JS6I | IDT晶振 | XUN | XO (Standard) | 100MHz | HCSL | 3.3V | ±50ppm | -40°C ~ 85°C |
XUL535212.500JS6I | IDT晶振 | XUL | XO (Standard) | 212.5MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
XUP535212.500JS6I | IDT晶振 | XUP | XO (Standard) | 212.5MHz | LVPECL | 3.3V | ±50ppm | -40°C ~ 85°C |
