欧美进口IDT晶振,6G通讯差分LVDS晶振,高品质XUL535156.250JS6I8晶振

频率:156.25MHz

尺寸:7.0x5.0mm

欧美进口IDT晶振,6G通讯差分LVDS晶振,高品质XUL535156.250JS6I8晶振 石英晶振,贴片晶振,六脚晶振,高品质晶振,6G通讯晶振,LVDS晶振,欧美晶振,进口晶振,6G晶振,高精度晶振,小体积晶振,XUL是一种超精密LVDS晶体振荡器,在12kHz至20mhz带宽范围内具有300fs典型相位抖动。IDT XUL系列晶体振荡器提供16kHz至1500MHz的宽频率范围,采用一系列专有asic,重点关注降噪技术。四阶δ σ调制器将噪声降低到与传统的大块石英和SAW振荡器相当的水平。由于交货时间短,成本低,噪音低,频率范围宽,环境性能优异,XUL是传统技术的绝佳选择。XUL的稳定性高达+/- 20ppm,标准和定制频率的交付速度都非常快.


订购热线:0755-27876565
QQ咨询 点击这里给我发消息 欧美进口IDT晶振,6G通讯差分LVDS晶振,高品质XUL535156.250JS6I8晶振

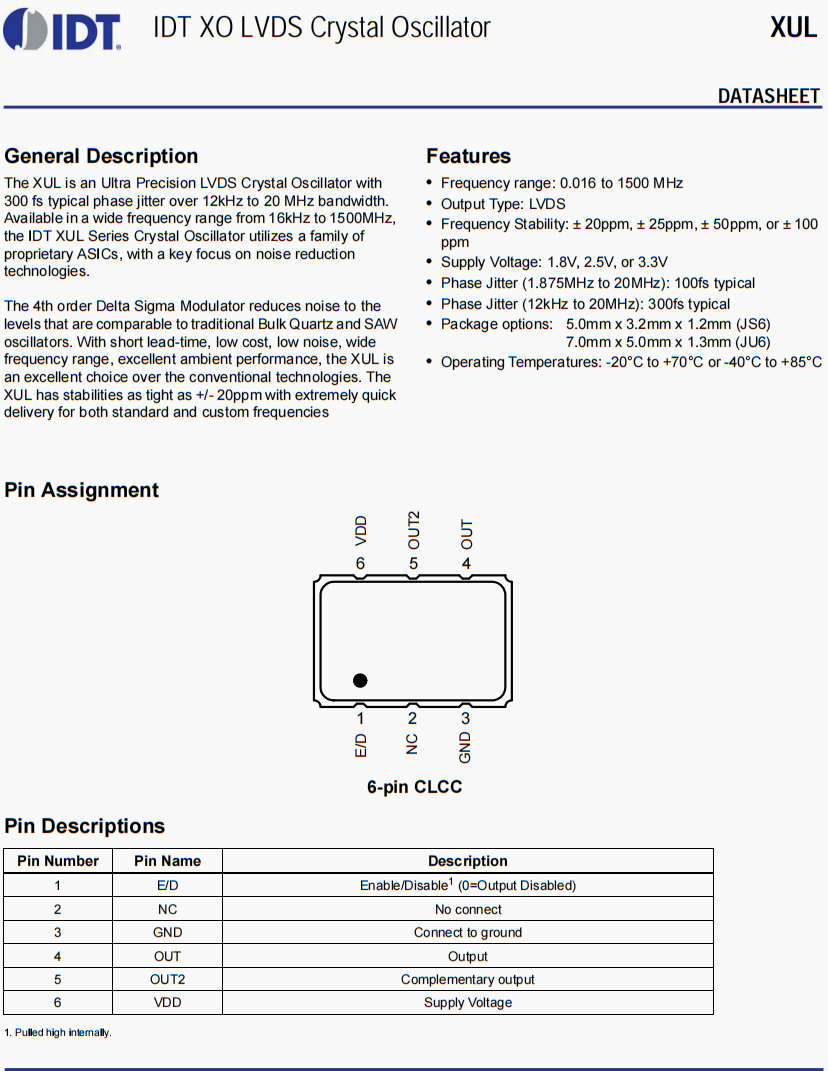

IDT-1

yijin-1

欧美进口IDT晶振,6G通讯差分LVDS晶振,高品质XUL535156.250JS6I8晶振 石英晶振,贴片晶振,六脚晶振,高品质晶振,6G通讯晶振,LVDS晶振,欧美晶振,进口晶振,6G晶振,高精度晶振,小体积晶振,XUL是一种超精密LVDS晶体振荡器,在12kHz至20mhz带宽范围内具有300fs典型相位抖动。IDT XUL系列晶体振荡器提供16kHz至1500MHz的宽频率范围,采用一系列专有asic,重点关注降噪技术。四阶δ σ调制器将噪声降低到与传统的大块石英和SAW振荡器相当的水平。由于交货时间短,成本低,噪音低,频率范围宽,环境性能优异,XUL是传统技术的绝佳选择。XUL的稳定性高达+/- 20ppm,标准和定制频率的交付速度都非常快.

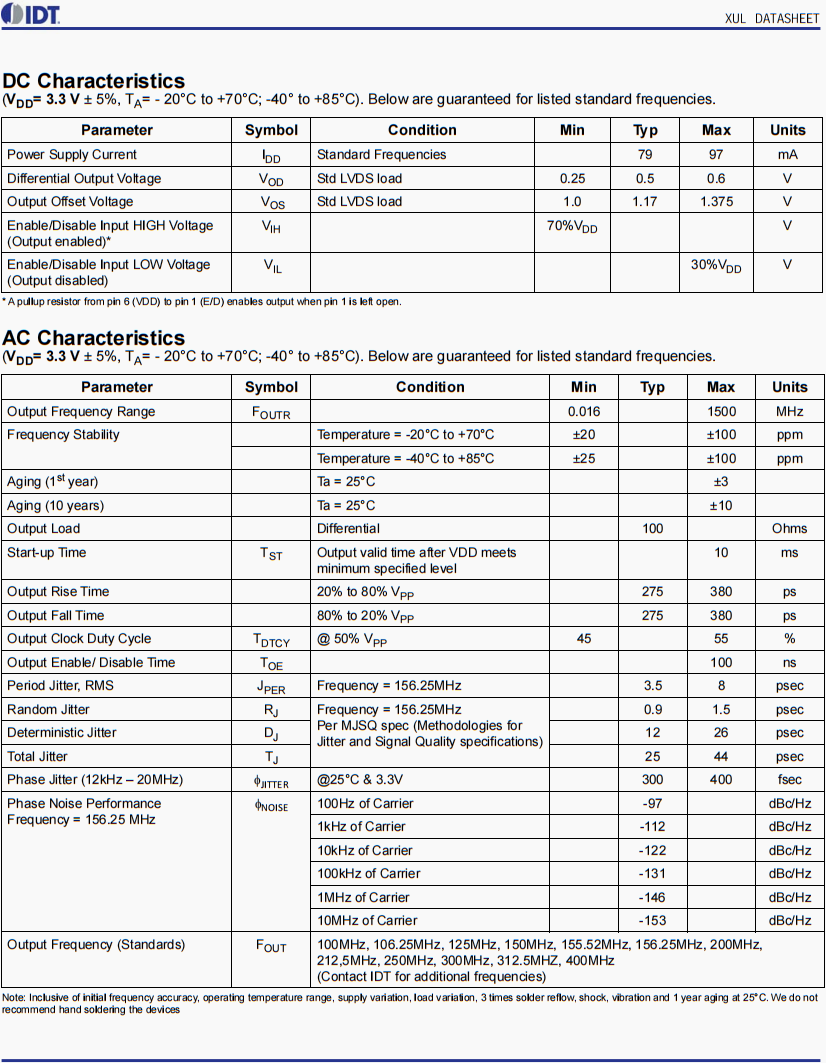

yijin-2

欧美进口IDT晶振,6G通讯差分LVDS晶振,高品质XUL535156.250JS6I8晶振

IDT晶振型号

符号

XUL晶振(5070)

输出规格

-

LVDS

输出频率范围

fo

0.016?1500MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存温度范围

T_stg

-40+85

运行温度范围

T_use

-10+70 ,-40+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

4555% [at outputs cross point]

0电平电压

VOL

-更多相关信息资料请联系我们http://www.vc-tcxo.com

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20?80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.247?0.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.1251.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-3

欧美进口IDT晶振,6G通讯差分LVDS晶振,高品质XUL535156.250JS6I8晶振

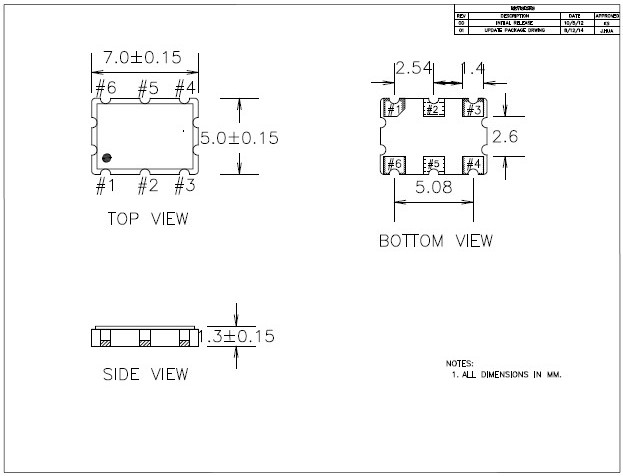

XUL 5070

XUL

XUL2

原厂代码 生产商品牌 型号 类型 频率  输出 电压 频率稳定度      工作温度
XUL535156.250JS6I8 IDT晶振 XUL XO (Standard) 156.25MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUL535150.000JS6I8 IDT晶振 XUL XO (Standard) 150MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUN535100.000JS6I8 IDT晶振 XUN XO (Standard) 100MHz HCSL 3.3V ±50ppm -40°C ~ 85°C
XUP535156.250JS6I8 IDT晶振 XUP XO (Standard) 156.25MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUL535100.000JS6I8 IDT晶振 XUL XO (Standard) 100MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUL535125.000JS6I8 IDT晶振 XUL XO (Standard) 125MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUH736156.250JU4I IDT晶振 XUH XO (Standard) 156.25MHz HCMOS 3.3V ±25ppm -40°C ~ 85°C
XUH536156.250JS4I IDT晶振 XUH XO (Standard) 156.25MHz HCMOS 3.3V ±25ppm -40°C ~ 85°C
XUL536100.000JS6I IDT晶振 XUL XO (Standard) 100MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUL536125.000JS6I IDT晶振 XUL XO (Standard) 125MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUN536100.000JS6I IDT晶振 XUN XO (Standard) 100MHz HCSL 3.3V ±25ppm -40°C ~ 85°C
XUN536133.333JS6I IDT晶振 XUN XO (Standard) 133.333MHz HCSL 3.3V ±25ppm -40°C ~ 85°C
XUP536100.000JS6I IDT晶振 XUP XO (Standard) 100MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUP536125.000JS6I IDT晶振 XUP XO (Standard) 125MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUP536150.000JS6I IDT晶振 XUP XO (Standard) 150MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUP536156.250JS6I IDT晶振 XUP XO (Standard) 156.25MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUL736125.000JU6I IDT晶振 XUL XO (Standard) 125MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUP736150.000JU6I IDT晶振 XUP XO (Standard) 150MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUP736156.250JU6I IDT晶振 XUP XO (Standard) 156.25MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUP736100.000JU6I IDT晶振 XUP XO (Standard) 100MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUL736150.000JU6I IDT晶振 XUL XO (Standard) 150MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUP736125.000JU6I IDT晶振 XUP XO (Standard) 125MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUL736100.000JU6I IDT晶振 XUL XO (Standard) 100MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUP536212.500JS6I IDT晶振 XUP XO (Standard) 212.5MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUL736212.500JU6I IDT晶振 XUL XO (Standard) 212.5MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUL536212.500JS6I IDT晶振 XUL XO (Standard) 212.5MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUP736212.500JU6I IDT晶振 XUP XO (Standard) 212.5MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
XUP535100.000JS6I8 IDT晶振 XUP XO (Standard) 100MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUP535125.000JS6I8 IDT晶振 XUP XO (Standard) 125MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUP535150.000JS6I8 IDT晶振 XUP XO (Standard) 150MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUL535212.500JS6I8 IDT晶振 XUL XO (Standard) 212.5MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUP535212.500JS6I8 IDT晶振 XUP XO (Standard) 212.5MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUL536150.000JS6I IDT晶振 XUL XO (Standard) 150MHz LVDS 3.3V ±25ppm -40°C ~ 85°C
XUL535100.000JS6I IDT晶振 XUL XO (Standard) 100MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUL535125.000JS6I IDT晶振 XUL XO (Standard) 125MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUL535150.000JS6I IDT晶振 XUL XO (Standard) 150MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUL535156.250JS6I IDT晶振 XUL XO (Standard) 156.25MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUP535100.000JS6I IDT晶振 XUP XO (Standard) 100MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUP535125.000JS6I IDT晶振 XUP XO (Standard) 125MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUP535150.000JS6I IDT晶振 XUP XO (Standard) 150MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUP535156.250JS6I IDT晶振 XUP XO (Standard) 156.25MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
XUN535100.000JS6I IDT晶振 XUN XO (Standard) 100MHz HCSL 3.3V ±50ppm -40°C ~ 85°C
XUL535212.500JS6I IDT晶振 XUL XO (Standard) 212.5MHz LVDS 3.3V ±50ppm -40°C ~ 85°C
XUP535212.500JS6I IDT晶振 XUP XO (Standard) 212.5MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
